2-19
(2) 从“送料器一览”中按下元件断料的送料器的按钮 ( 红色 )。
在“元件补给”界面的送料器配置图上显示元件断料发生模
块内的全部送料器，发生位置用红色显示。
Note
送料器配置图用不同颜色显示送料器的状态。
红 色 : 发生元件断料和送料器未设置等无法使用送料器的状态。
粉红色 : 发生接合停止的送料器。
黄 色 : 元件断料预告等需要注意的送料器。
绿 色 : 送料器正常。
灰 色 : 线路板程序中未使用的送料器。
也能确认除元件断料的送料器 ( 红色 ) 外的其他送料器的状态并同
时进行元件补给。
(3) 按 [ 警报解除 ] 按钮，解除警报。
(4) 按元件断料送料器安装台的送料器准备完了开关，关闭开关
LED。

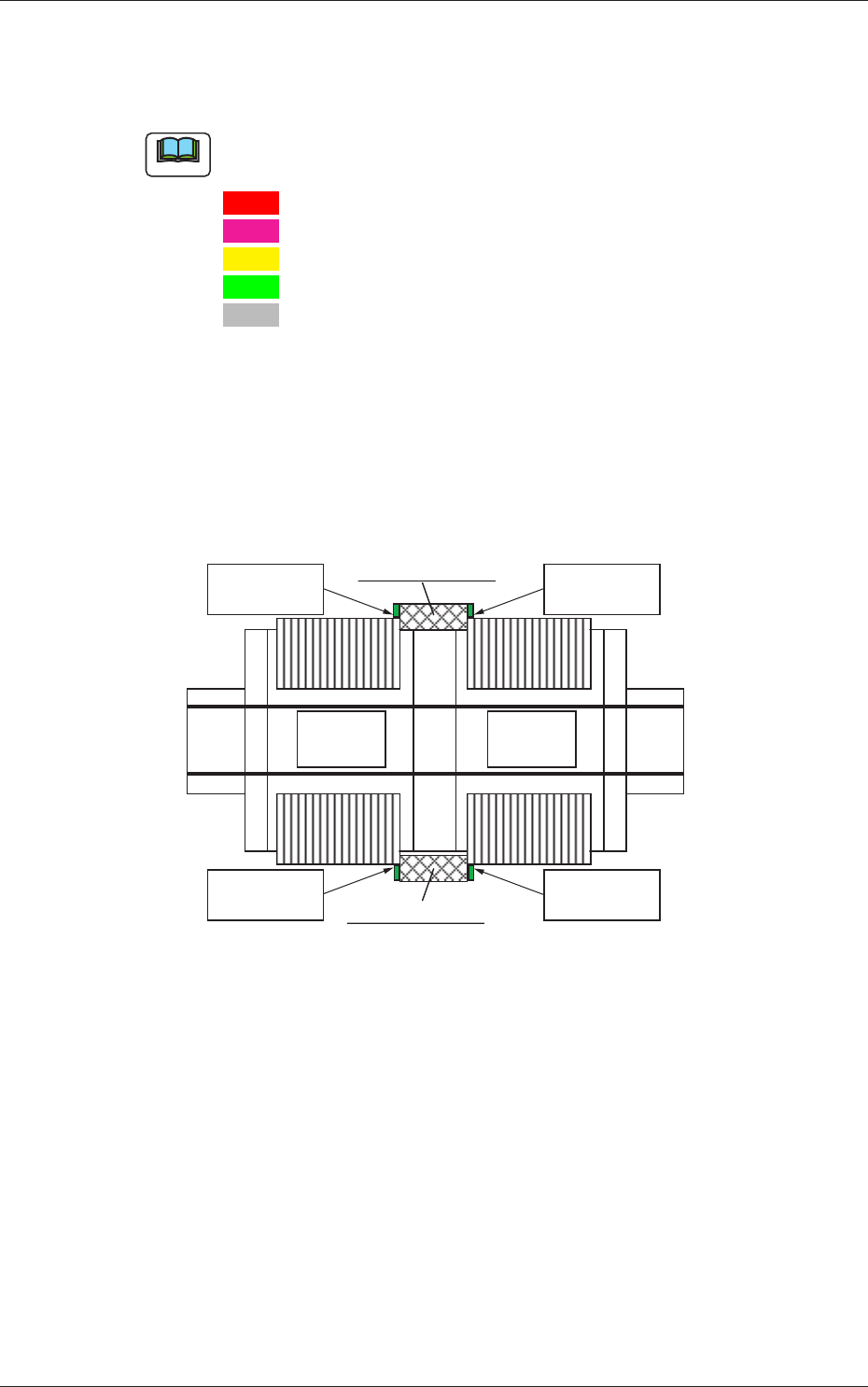

Fig.1B17 送料器准备完了开关
2.1 发生元件断料时
0708-001
F1 准备完了
F1 READY
F2 准备完了
F2 READY
F3 准备完了
F3 READY
F4 准备完了
F4 READY
正面操作台
背面操作台
2-20
(5) 拆卸发生元件断料的送料器。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
(6) 在送料器上补给元件。
(7) 将进行元件补给的送料器安装到指定的 Fdr No. 位置。
注意
请正确安装送料器，不要使其松动。
如果安装不良，将导致与安装头部的冲突或吸取异常。
请在正确的 Fdr No. 上安装送料器。
错误安装送料器会导致元件被安装头夹住。
Reference
送料器的安装和拆卸方法，请参照带式送料器使用说明书。
(8) 送料器的交换结束后，在“元件补给”界面，设定补给的元
件数。
•
补给了新编带时
按 [ 元件补给 ] 按钮。
确认送料器一览内的余量，确认已进行元件补给。
•
补给了使用过的编带时
( 编带的元件数和元件数据库中设定的数量不同时 )
按 [ 当前元件余数 ] 按钮，在“当前元件余数”输入界面输
入补给的元件数。
确认送料器一览内的余量，确认已进行元件补给。
(9) 按下进行了元件补给模块的送料器准备完了开关，打开开关
LED( 绿色 )。
(10) 确认送料器准备完了开关亮绿色灯，按操作台的 [START] 按
钮。
闪烁中的 [START] 按钮变为亮灯 ( 绿色 )，再开始运行。
2.1 发生元件断料时
0708-001
2-21
2.2 生产运行中有意识地补给元件时
2.2 生产运行中有意识地补给元件时
Procedure
(1) 按操作台的 [STOP] 按钮，暂停生产。
(2) 按下进行元件补给模块的送料器准备完了开关，关掉开关
LED。
(3) 从送料器安装台拆卸元件变少的送料器。
(4) 在送料器放置新的元件并安装到送料器安装台。
(5) 按生产运行主要界面的 [ 元件补给 ] 按钮，切换到“元件补给”
界面。

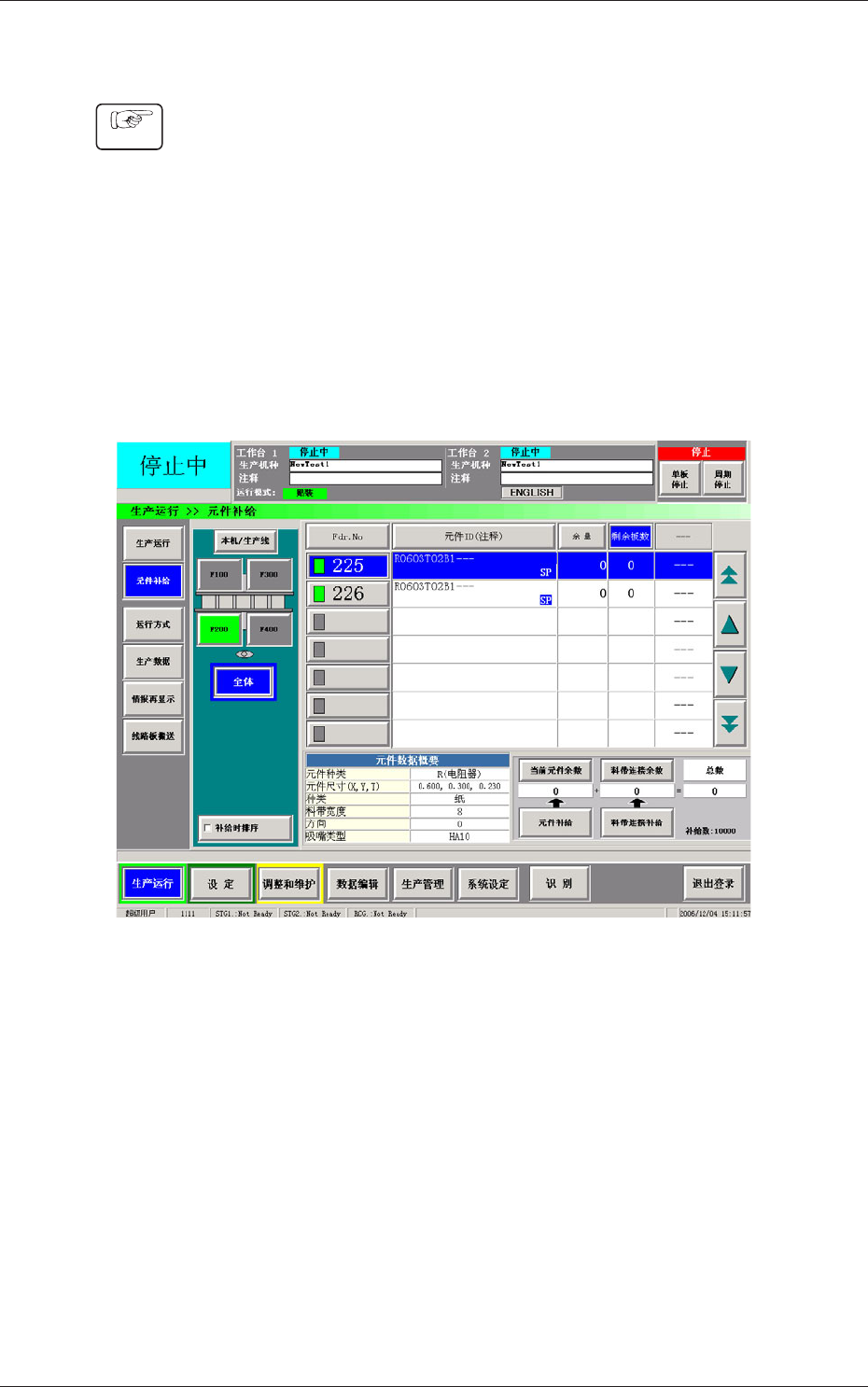

Fig.1B18
(6) 按进行了元件补给的 Fdr No. 的按钮。
0708-001
