3-10
3.3 线路板支撑销和传送带宽度的调整
(7) 关闭开闭门。
(8) 按工作台准备完了开关，开关亮灯。
开闭门被锁定。
(9) 按“线路板位置定位”的 [ 解除 ] 按钮，在 10 秒钟内按下
操作台的 [START] 按钮。
支撑台下降。
0708-001
3-11
3.3 线路板支撑销和传送带宽度的调整
3.3.3 线路板支撑销的设置及拆卸上的注意事项
Notice
设置线路板支撑销时，请垂直插入。
•
在滑道下侧设置有线路板支撑销，就会在支撑台上升时发生冲突。
•
在设置不正确的状态下运行，可能会损坏装置。
Fig.1C5 不可设置位置
Fig.1C6
(a) 支撑台上落有元件或垃圾时，将无法正常设置线路板支撑销。
落有元件或垃圾时请用吸尘器吸除 ( 禁止吹气 )。
(b) 在
支撑台上进行作业时，若将手或物品放置在支撑台使其受重压
时，就有可能变形，因此请注意。
注意
线路板背面有元件时，请在碰不到元件的位置上插入线路板
支撑销。
0708-001
滑道
支撑台
起冲突
滑道
线路板支撑销
已贴装元件
线路板
支撑台上升
起冲突
进入孔内的芯片元件等异物
支撑台上的异物
Notice
3-12

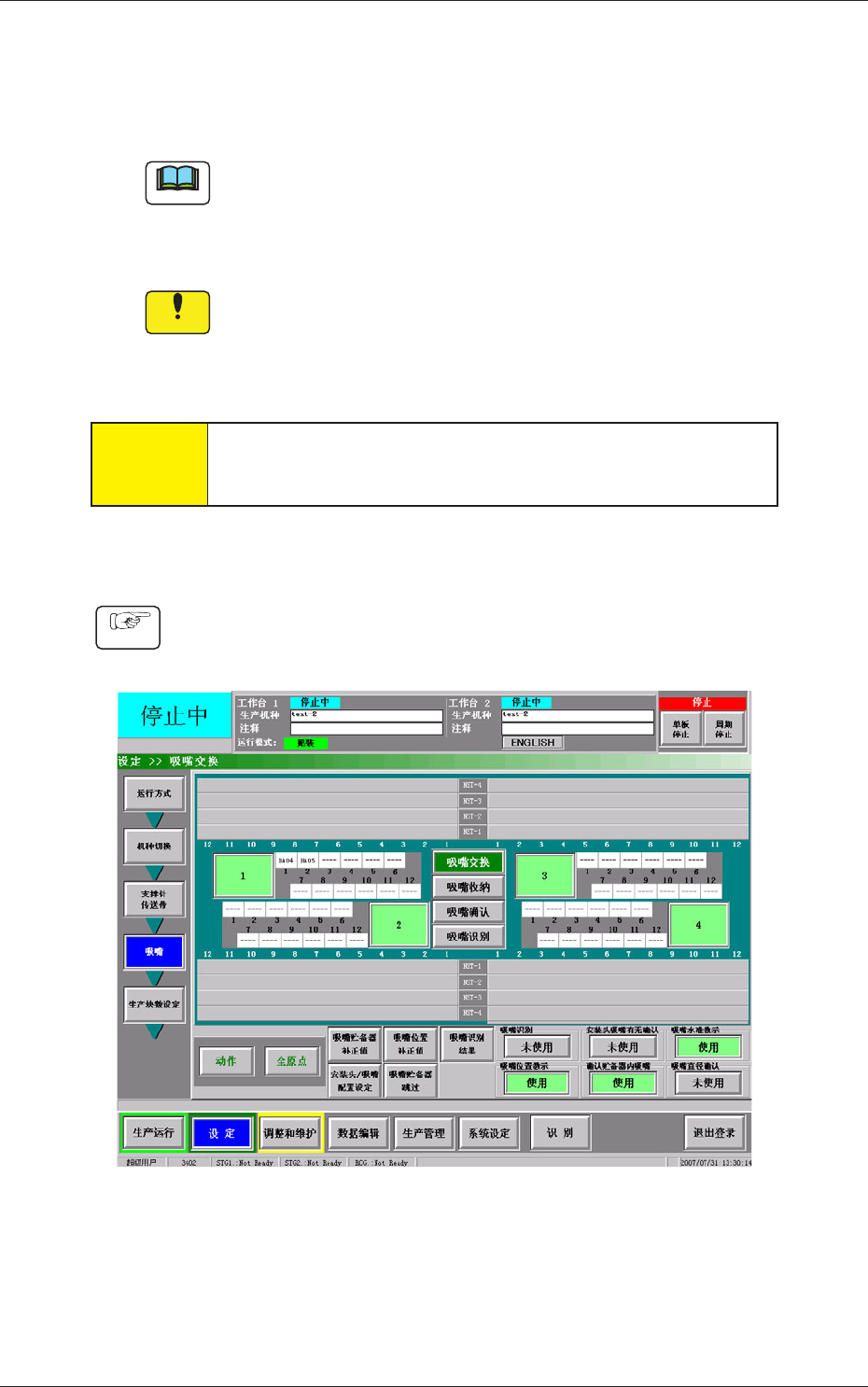

3.4 吸嘴的准备
将登录在生产机种用线路板程序中吸嘴配置数据的吸嘴安装到吸嘴储
料器上。
Note
(a) “机种切换”前后的吸嘴数合计超过 12 个时，请进行 [ 吸嘴收纳 ]
后，实行 [ 吸嘴交换 ( 贴装 )]。
(b) 装置存储吸嘴从哪个吸嘴储料器地址贴装，并在该储料器地址收
纳吸嘴。
Notice
•
请在正确的位置上配置吸嘴。
吸嘴的位置和吸嘴配置数据不同时，会发生吸嘴干扰。
•
请不要在吸嘴储料器上放置异物。
以免导致装置故障。
注意
请不要使磁铁等带磁性的物品接近吸嘴。
以免在吸取元件、贴装元件时发生异常。
3.4.1 吸嘴的更换
Procedure
(1) 按“设定”菜单的 [ 吸嘴 ] 按钮，显示“吸嘴交换”界面。
Fig.1C6-1
3.4 吸嘴的准备
0708-001
