4 - 10 X 方向元件贴装点 3 Y 方向 1.3 元件贴装条件 1.3 元件贴装条件 (1) 吸嘴形状接近先装元件或障碍物贴装元件时，吸嘴的形状成为限制条件之一。关于吸嘴的形状，请参照“吸嘴类型一览表”章节。 (2) 考虑元件贴装位置时的元件邻接间隔 Fig.1D1 Note (a) Fig.1D1 表示吸嘴未从元件外形出来时的状态。另外，不考虑贴装元件时锡膏和粘合剂等导致的元件贴装偏离。 (b) “A ～ H”表示包含各…

4-9

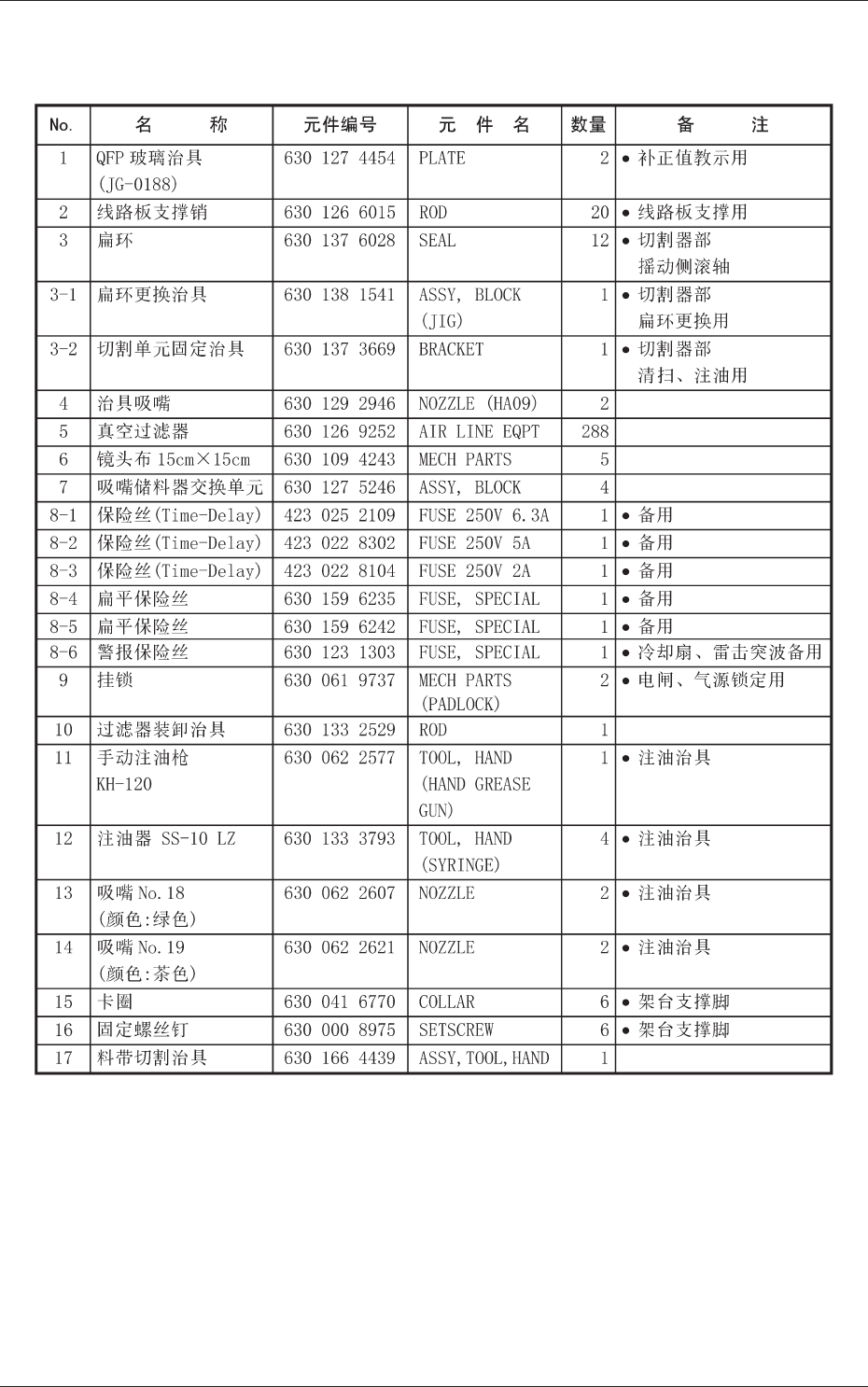

1.2 标准附属元件列表

Table 1D2

0807-003

4-10

X 方向

元件贴装点 3

Y 方向

1.3 元件贴装条件

(1) 吸嘴形状

接近先装元件或障碍物贴装元件时，吸嘴的形状成为限制条件之

一。关于吸嘴的形状，请参照“吸嘴类型一览表”章节。

(2) 考虑元件贴装位置时的元件邻接间隔

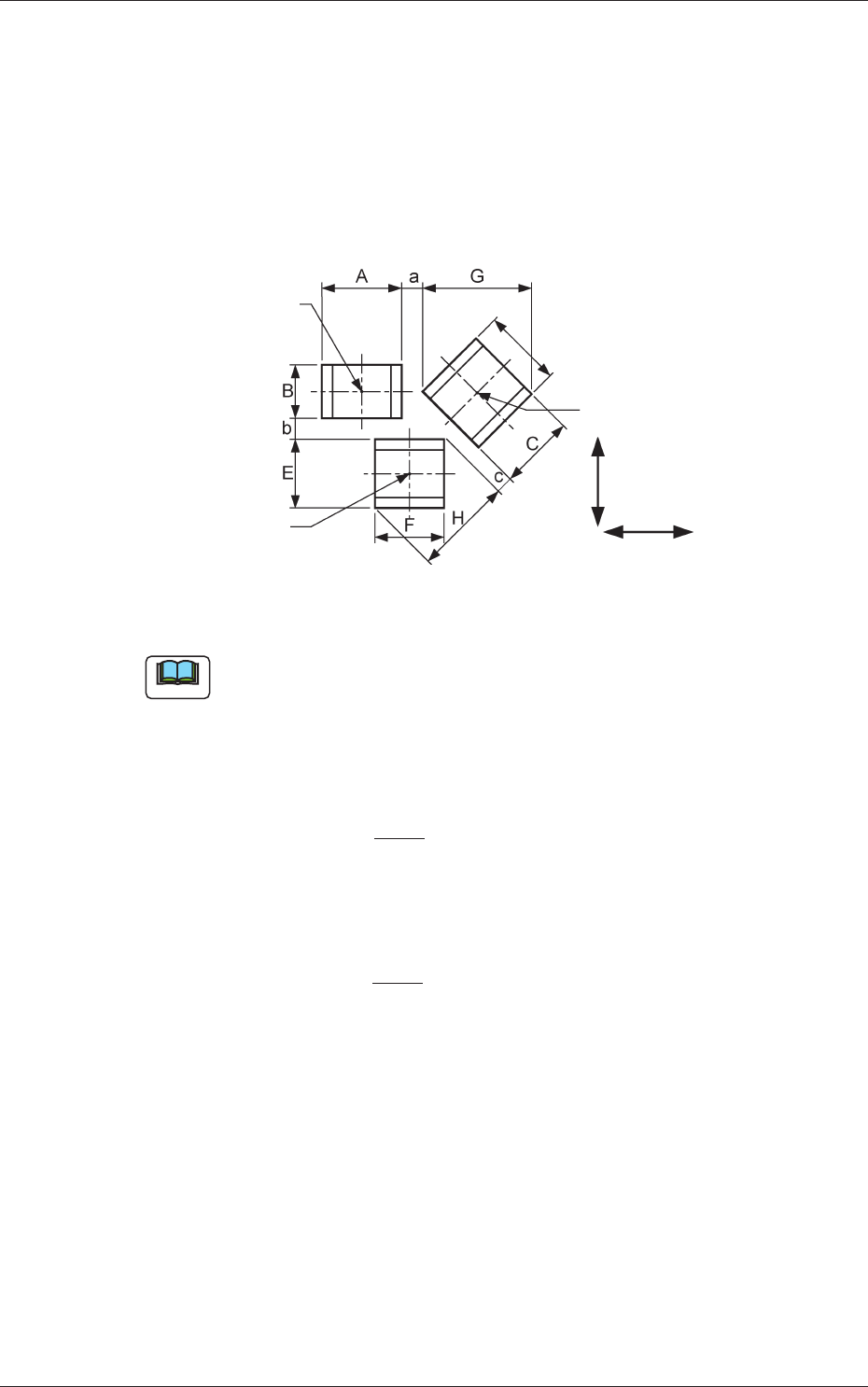

Fig.1D1

Note

(a) Fig.1D1 表示吸嘴未从元件外形出来时的状态。

另外，不考虑贴装元件时锡膏和粘合剂等导致的元件贴装偏离。

(b) “A ～ H”表示包含各元件的偏差的最大尺寸，将各元件的最小邻

接间隔 (a、b、c) 定为“0.2mm”大小。

“X 方向数据 =　　　 + Min. 0.2mm”。

(Y 方向数据无关 )

(d) 元件贴装点 1 和元件贴装点 2 的最小邻接贴装位置数据定为

“Y 方向数据 =　　　 + Min. 0.2mm”。

(X 方向数据无关 )

(e) 元件贴装点 2 和元件贴装点 3 的最小邻接贴装位置数据请参考

Fig.1D1 计算。

A ＋ G

B ＋ E

0708-001

元件贴装点 1

元件贴装点 2

4-11

(3) 与障碍物的最小接近临界距离

•

障碍物 ( 参照各部截面图 ) 与吸嘴或元件的最小接近临界距离

为“0.5mm”以上。另外，“线路板上面”成为基准。

Fig.1D2

0.5 ～ 5.0

3.0

线路板

0.5 ～ 5.0

3.0

线路板

2.0

1.3 元件贴装条件

( 装置前侧 )

　( 装置后侧 )

单位 :mm

0708-001
