1 - 45 (2) 送料器批量更换推车 是为了将送料器安装台安装到装置主机上的手推车。可使用送料器批 量更换推车批量更换送料器安装台。并且通过事先在预备推车里准备 送料器，可大幅缩短机种切换 ( 送料器更换 ) 时间。 装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的 料带碎屑。 Fig.1A24 送料器批量更换推车 警告 若不安装送料器批量更换推车，送料器安装部分会发生间隙， 危险。 请在安装送料器批量更换推车的状态下使…
1-44
2.4 进行表面实际贴装的机构
2.4.8 送料器安装台和送料器批量更换推车
(1) 送料器安装台
送料器安装台是供给元件的机构。
通过安装在送料器安装台上的带式送料器供给元件。
各送料器安装台上贴有表示送料器配置位置的 Fdr.No. 板。

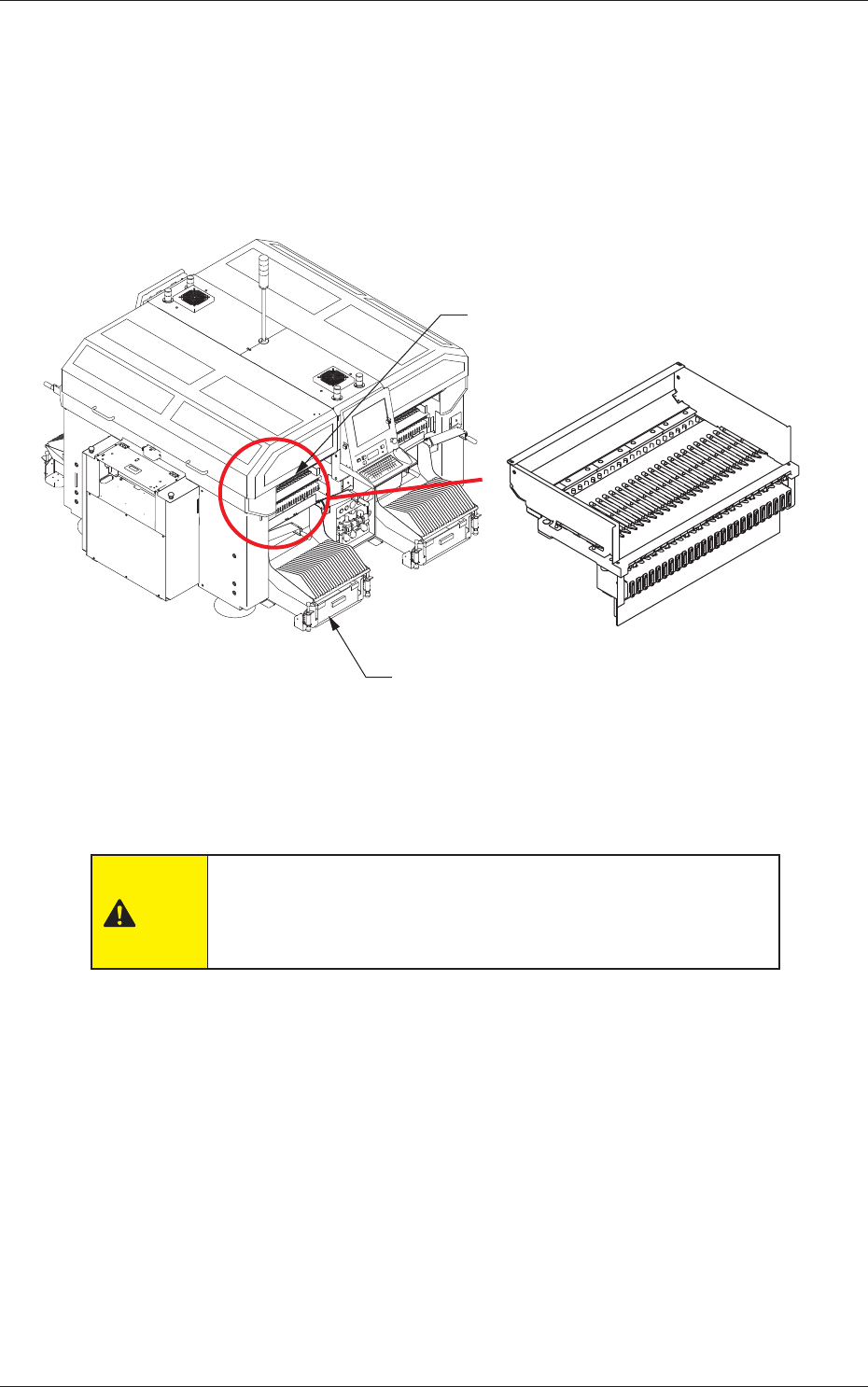

Fig.1A23 送料器安装台和送料器批量更换推车
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通
道继续自动运行 ( 送料器替代运行 )。此时也可以切换前后横梁的通路。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
0708-001
送料器批量更换推车
送料器安装台
1-45
(2) 送料器批量更换推车
是为了将送料器安装台安装到装置主机上的手推车。可使用送料器批
量更换推车批量更换送料器安装台。并且通过事先在预备推车里准备
送料器，可大幅缩短机种切换 ( 送料器更换 ) 时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的
料带碎屑。

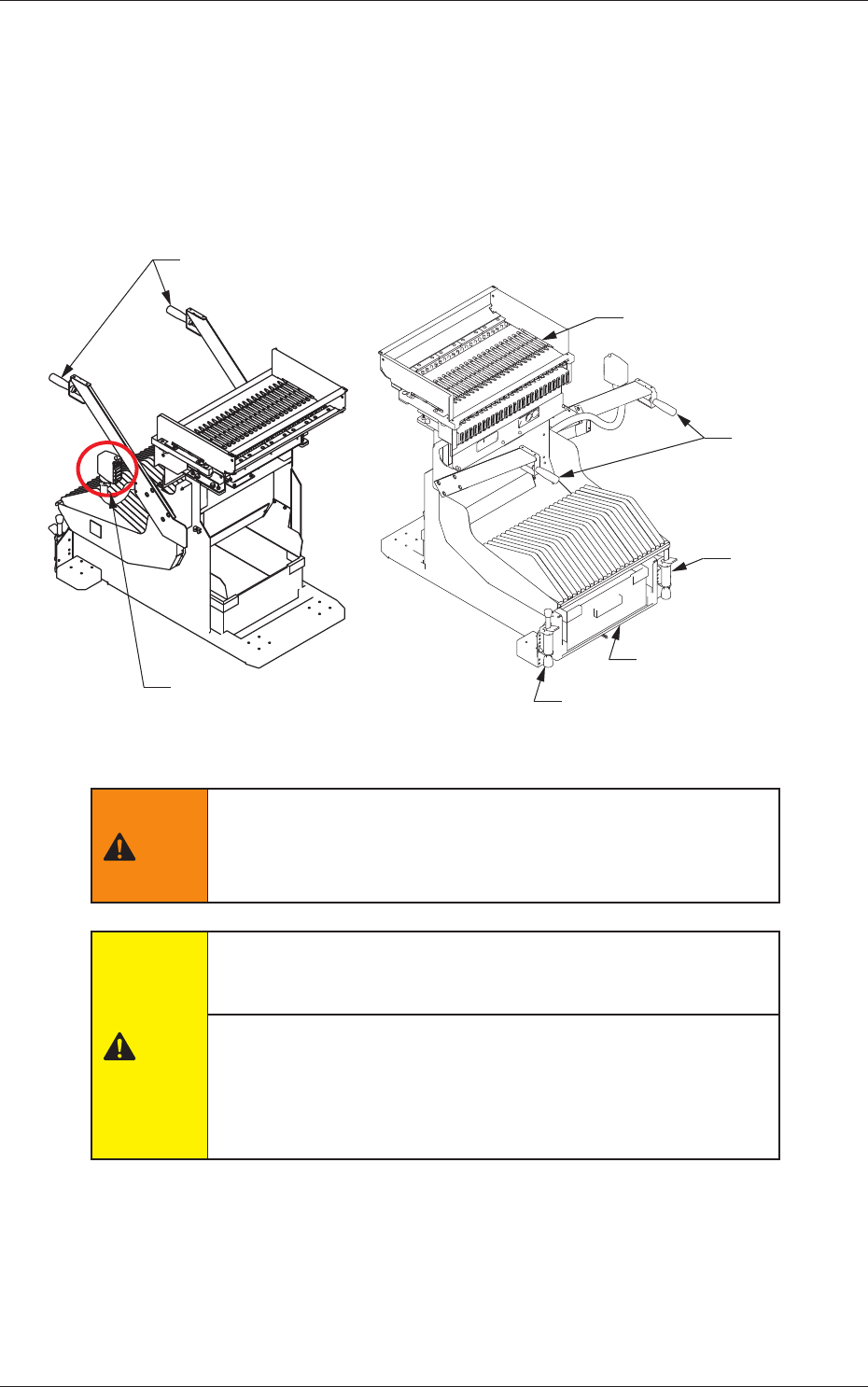

Fig.1A24 送料器批量更换推车
警告
若不安装送料器批量更换推车，送料器安装部分会发生间隙，
危险。
请在安装送料器批量更换推车的状态下使用装置。
注意
注意手指被压碎
•
移动送料器批量更换推车时，请握住把手进行操作。
注意脚下
•
移动送料器批量更换推车时，请注意不要撞到脚。尤其是
地面有突起或凹凸或卡在铺盖物的高低差或下沉处时，会
出现推车的移动电阻突变的情况。
2.4 进行表面实际贴装的机构
0708-001
送料器安装台
碎屑箱
把手
制动阀
连接器
把手
制动阀
1-46
•
送料器批量更换推车的更换
注意
送料器安装台上下时，请不要将手伸入可动部。
送料器准备完了开关的 LED 灯闪烁时，送料器安装台进行升
降，因此请小心。
注意
装置运转中请不要拆卸连接器。
请在送料器安装台完全下降的停止状态下装卸送料器安装台
用连接器。
Procedure
(1) 搭载带式送料器时用切割器单元的手动操作剪切料带。
(2) 按装置的送料器准备完了开关。
送料器准备完了开关的 LED 灯灭，送料器夹板按杆的电磁锁
定被解除。
(3) 长按装置的送料器准备完了开关。
送料器安装台开始下降，装置的送料器准备完了开关的 LED
灯开始闪烁 ( 表示动作中 )。
(4) 完成送料器批量更换推车的连接解除时，送料器准备完了开
关的 LED 灯灭。
(5) 卸下连接器固定控制杆，从装置连接器拔出送料器批量更换
推车的连接器，贴到推车旁的松紧带上。
(6) 解除送料器批量更换推车制动器的制动 (2 处 )，将送料器批
量更换推车拉出装置外。
(7) 将备有带式送料器的送料器批量更换推车安装在装置上，锁
定制动器的制动 (2 处 )。
Notice
(a) 将送料器批量更换推车推入装置内时，请径直推入，使装置
侧的导轨处在交换箱臂内侧。
(b) 送料器批量更换推车在中途位置时，无法进行连接动作。
请确实推入到制动阀处。
2.4 进行表面实际贴装的机构
0708-001
