3-5
3. 生产机种的切换
3.1 运行方式的选择
在设定菜单的“运行方式”界面中选择运行方式。
Procedure
(1) 按“设定”菜单的 [ 运行方式 ] 按钮，显示“运行方式”界面。
Fig.1C3
(2) 在“运行方式”界面选择运行方式。
通常选择 [ 贴装 ]。
3. 生产机种的切换
0708-001
3-6
3.2 生产机种的选择
3.2 生产机种的选择
在设定菜单的“机种切换”界面中设定生产机种。
Procedure
(1) 按“设定”菜单的 [ 机种切换 ] 按钮，显示“机种切换”界面。
Fig.1C4 “机种切换”界面
(2) 选择要设定为生产机种的程序名。
该线路板程序被选定，选中行变成蓝色。
(3) 按“机种切换”界面的 [ 机种切换 ] 按钮。
生产机种的切换结束。
Note
线路板程序出现异常时，无法实行机种切换。此时，请修正
线路板程序后再次进行机种切换。
0708-001
“生产机种”选择
3-7
3.3 线路板支撑销和传送带宽度的调整
若没有正确设定传送带宽度，就无法进行线路板搬送。
Note
请确认在作业前的生产机种和机种切换后的生产机种中使用的线路板
状态 ( 大小、厚度、背面有无元件等 )，检讨是否进行传送带宽度以
及线路板支撑销的调整。
3.3.1 线路板支撑销的回收和传送带宽度的调整
Procedure

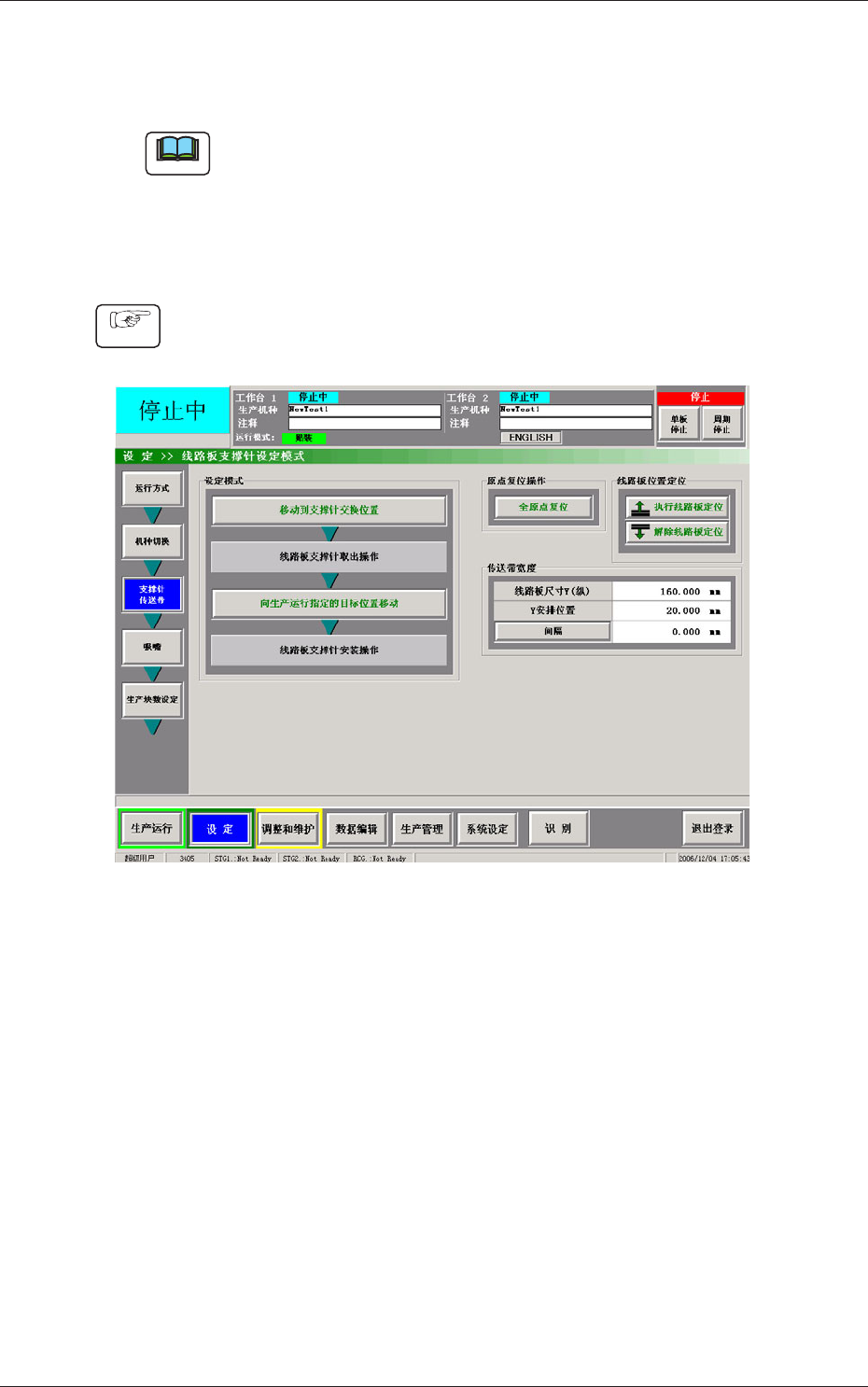

(1) 按“设定”菜单的 [ 支撑针 ( 销 ) 传送带 ] 按钮，便显示“线
路板支撑针 ( 销 ) 设定模式”界面。
Fig.1C4-1
(2) 按 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内按下操作
台的 [START] 按钮。
安装头待避，传送带宽度扩展到最大宽度。
(3) 按相应工作台的工作台准备完了开关，开关灭灯。
开闭门锁定被解除。
3.3 线路板支撑销和传送带宽度的调整
