2-5
1.2.2 元件和线路板的准备
(1) 元件的准备
Procedure
(1) 拆卸送料器批量更换推车。
Reference
详细内容请参照第一章 2.4.8 送料器安装台和送料器批量
更换推车、送料器批量更换推车的更换。
(2) 安装送料器到送料器安装台上。
请确认将什么种类的送料器配置到哪个 Fdr No.( 送料器编
号 ) 后安装。
Reference
详细内容请参照带式送料器使用说明书的带式送料器的安装
及拆卸方法。
警告
心脏起搏器安装者请不要使用带式送料器。
心脏起搏器会受到磁性的影响导致重大事故。
注意
请正确安装送料器，不要使其松动。
如果安装不良，将导致与安装头部的冲突或吸取异常。
请在正确的 Fdr No. 上安装送料器。
错误安装送料器会导致元件被安装头夹住。
(3) 将送料器批量更换推车安装到装置上。
Reference
详细内容请参照第一章 2.4.8 送料器安装台和送料器批量更换
推车、送料器批量更换推车的更换。
1.2 运行前的准备
0708-001
2-6
1.2 运行前的准备
0708-001
(2) 线路板的准备
通常的生产运行时，请确认前工序的装置上是否准备有线路板。
单独运行本装置时 ( 实际贴装的测试等时 )
Procedure
(1) 打开横梁上部的开闭门。
(2) 在线路板供给部上放置线路板。
在线路板供给部上放置线路板时，请将线路板安装到搬送线
路板检出传感器为 ON( 亮红色灯 ) 的位置。
注意
打开传送带上盖时，若不用磁铁夹进行固定，传送带上盖就
会倒下，有可能夹住手或手指而受伤。
并且，有可能损坏传送带上盖或机盖开闭检出传感器。
磁铁夹上附着异物时，请去除。有可能造成无法固定传送带
上盖。
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近磁铁夹。
磁性会导致磁卡数据消失、损坏钟表类。
注意
关闭传送带上盖时，请注意夹进手或手指。
有可能被传送带机盖夹住手或手指而受伤。
请握紧把手慢慢关闭。
Notice
用力关闭传送带上盖时，有可能破损传送带上盖和机盖开闭传感器。
请握紧把手慢慢关闭。
2-7
0708-001
1.3 生产运行的启动
1.3 生产运行的启动
1.3.1 系统的启动
确认装置已接通电源后，请按住操作台的 [POWER ON] 按钮一秒钟以上。
[POWER ON] 按钮亮红色灯，系统被启动，装置开始自检测。

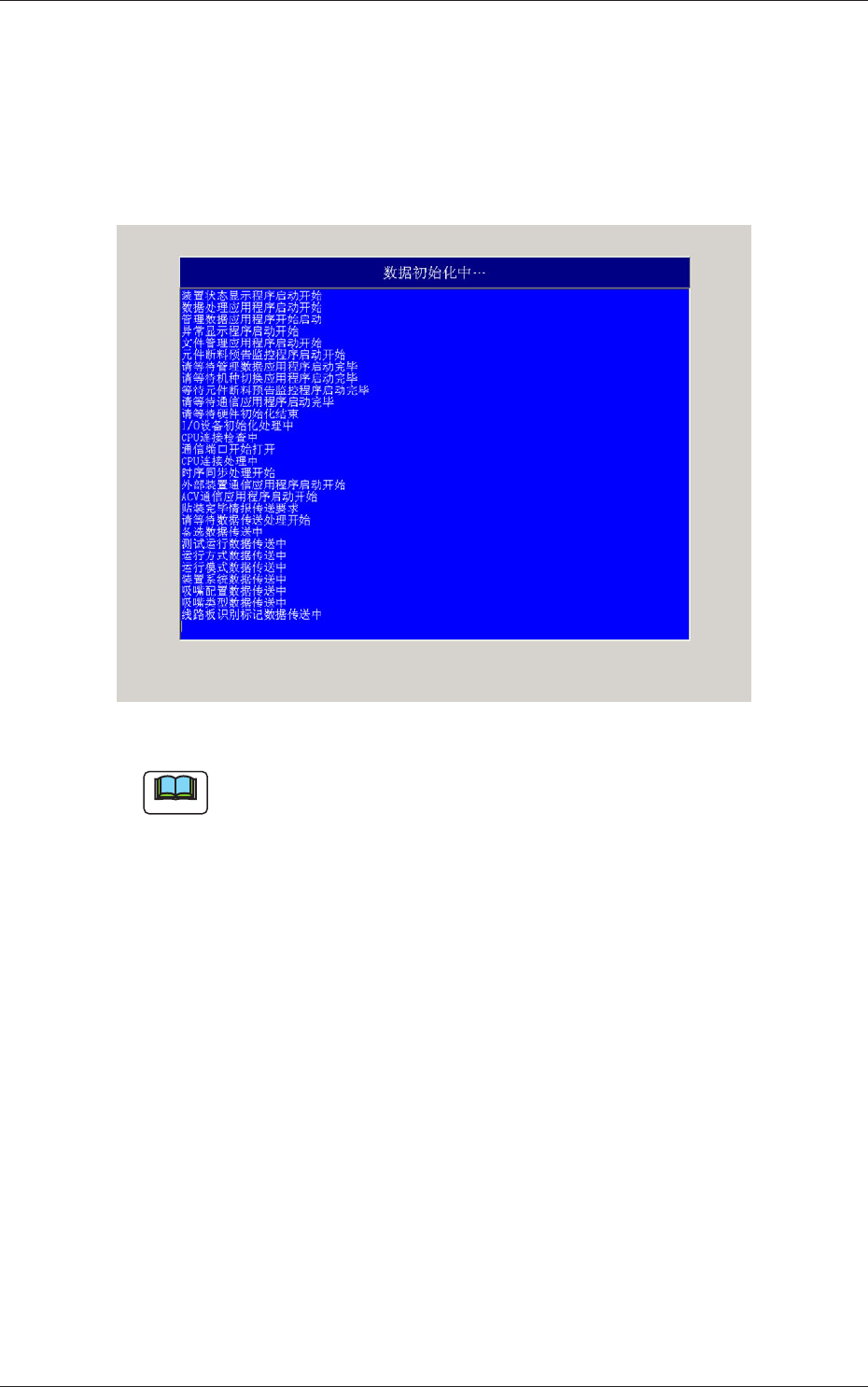

Fig.1B6 自检测 ( 数据初始化中 ) 界面
Note
装置的自检测大约需要 2 ～ 3 分钟的时间。请稍等，直到界面切换。
