4 - 19 3. 噪音测定值 [ 测定条件 ] • 测定位置 距离装置 1m、1.6m 高度的位置 ( 装置前侧及后侧 ) • 噪音测定器 里昂股份公司制造 型号 : NA-60 [ 测定结果 ] Max. 值 64.8[dB] ( 测定点 b) 暗噪音 48.6[dB] Table 1D5 装置的运行条件 噪音测定值 备 注 常规运行时 测定点 a 64.7[dB] • 温度 27.0 ° C 温度 41% 测定点 b 64.8[d…
4-18
Table 1D4-4
吸嘴
类型
NO.
形 状
Note a
片状元件的大小
(mm)
Note b
适用参考元件 备 注
PA07
Note d
特殊规格
3.0 × 3.0
厚度
1.75
高频同轴连接器
•
反射识别用吸嘴
630 135 0295
ASSY, NOZZLE
(PA07)
Note
(a) 表中“片状元件大小”一栏内，虽然显示出该吸嘴可吸取的片状
元件大小区分，但根据不同的元件形状，存在与该吸嘴不符的情
况。有关非标准形状的元件，建议使用前进行测试。
(b) 表中“适用参考元件”一栏，因片状元件的不同生产厂家其尺寸
也有所不同，建议使用常用尺寸。
(c) 关于软加载吸嘴 ( 选项 )，请咨询株式会社日立高新技术的营业
部门或销售代理店。
(d) 表中吸嘴类型 PA05、PA07 为特别规格对应。
(e) 关于中异形元件用吸嘴 ( 选项 )，请咨询株式会社日立高新技术
的营业部门或销售代理店。
( )
元件编号
元件名
2. 吸嘴类型一览表
0801-002
内径
φ1.0
外径
φ3.0
4-19
3. 噪音测定值
[ 测定条件 ]
•
测定位置
距离装置 1m、1.6m 高度的位置 ( 装置前侧及后侧 )
•
噪音测定器
里昂股份公司制造 型号 : NA-60
[ 测定结果 ] Max. 值 64.8[dB] ( 测定点 b) 暗噪音 48.6[dB]
Table 1D5
装置的运行条件
噪音测定值
备 注
常规运行时
测定点 a
64.7[dB]
•
温度 27.0
°
C
温度 41%
测定点 b
64.8[dB]
测定点 c
63.5[dB]
测定点 d
63.5[dB]

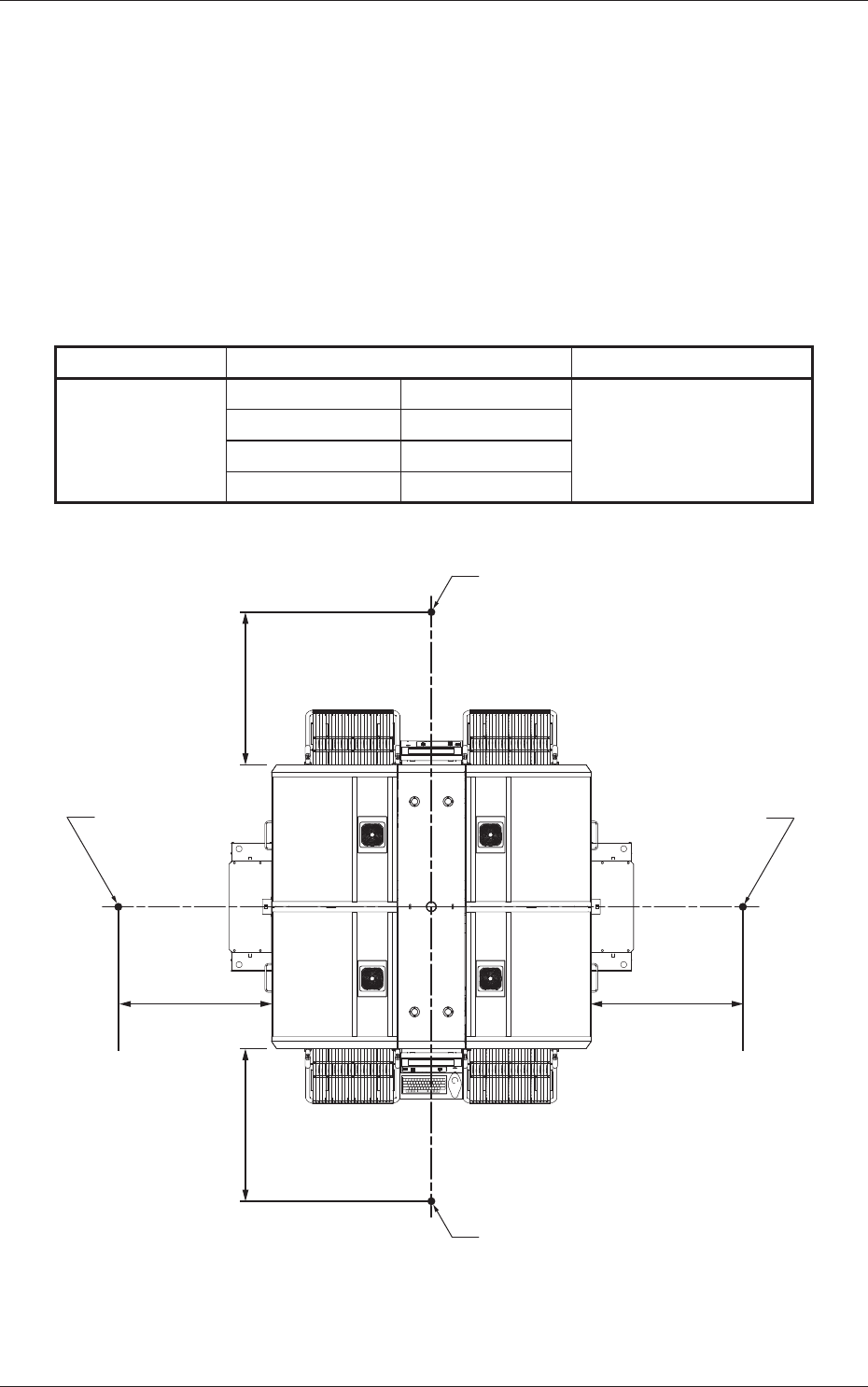

Fig.1D4
3. 噪音测定值
0801-001
1m1m
测定点 b
(距离地面 1.6m)
测定点
a
(距离地面 1.6m)
(装置正面)
测定点
c
测定点
d
1m1m
(距离地面 1.6m)
(距离地面 1.6m)
4-200801-001
