3 - 10 3.3 线路板支撑销和传送带宽度的调整 (7) 关闭开闭门。 (8) 按工作台准备完了开关，开关亮灯。 开闭门被锁定。 (9) 按“线路板位置定位”的 [ 解除 ] 按钮，在 10 秒钟内按下 操作台的 [START] 按钮。 支撑台下降。 0708 - 001
3-9
3.3 线路板支撑销和传送带宽度的调整
3.3.2 线路板支撑销的安装
为了使线路板上面的高度保持在适合的状态、测定贴装的稳定化而设
置线路板支撑销。
若没有正确设定传送带宽度，就无法正确安装线路板支撑销。
Note
贴装 0603 元件时，确保线路板的平面度变得很重要。
请使用支撑销或支撑治具。
关于支撑治具的制作，请咨询请咨询株式会社日立高新技术的营业部
门或销售代理店。
Procedure
(1) 在“线路板支撑针 ( 销 ) 设定模式”界面中，按 [ 全原点复位 ]
按钮，在 10 秒钟内按下操作台的 [START] 按钮进行全原点
复位。
(2) 按“线路板位置定位”的 [ 执行 ] 按钮，在 10 秒钟内按下
操作台的 [START] 按钮。
支撑台上升。
(3) 按相应工作台的工作台准备完了开关，开关灭灯。
开闭门锁定被解除。
(4) 打开开闭门。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(5) 将线路板支撑销向支撑台孔垂直插入。
分散设置线路板支撑销，使其能够均一支撑对象线路板整体。
在支撑台上进行作业时，若将手或物品放置在支撑台使其受重压时，
就有可能变形，因此请注意。
(6) 请确认是否在支撑台上遗留了线路板支撑销。
请确认是否在支撑台孔内掉落元件或垃圾等。
Reference
关于支撑销的设定，请参照“3.3.3 线路板支撑销的设置及拆卸上
的注意事项”章节。
0708-001
Notice
3-10
3.3 线路板支撑销和传送带宽度的调整
(7) 关闭开闭门。
(8) 按工作台准备完了开关，开关亮灯。
开闭门被锁定。
(9) 按“线路板位置定位”的 [ 解除 ] 按钮，在 10 秒钟内按下
操作台的 [START] 按钮。
支撑台下降。
0708-001
3-11
3.3 线路板支撑销和传送带宽度的调整

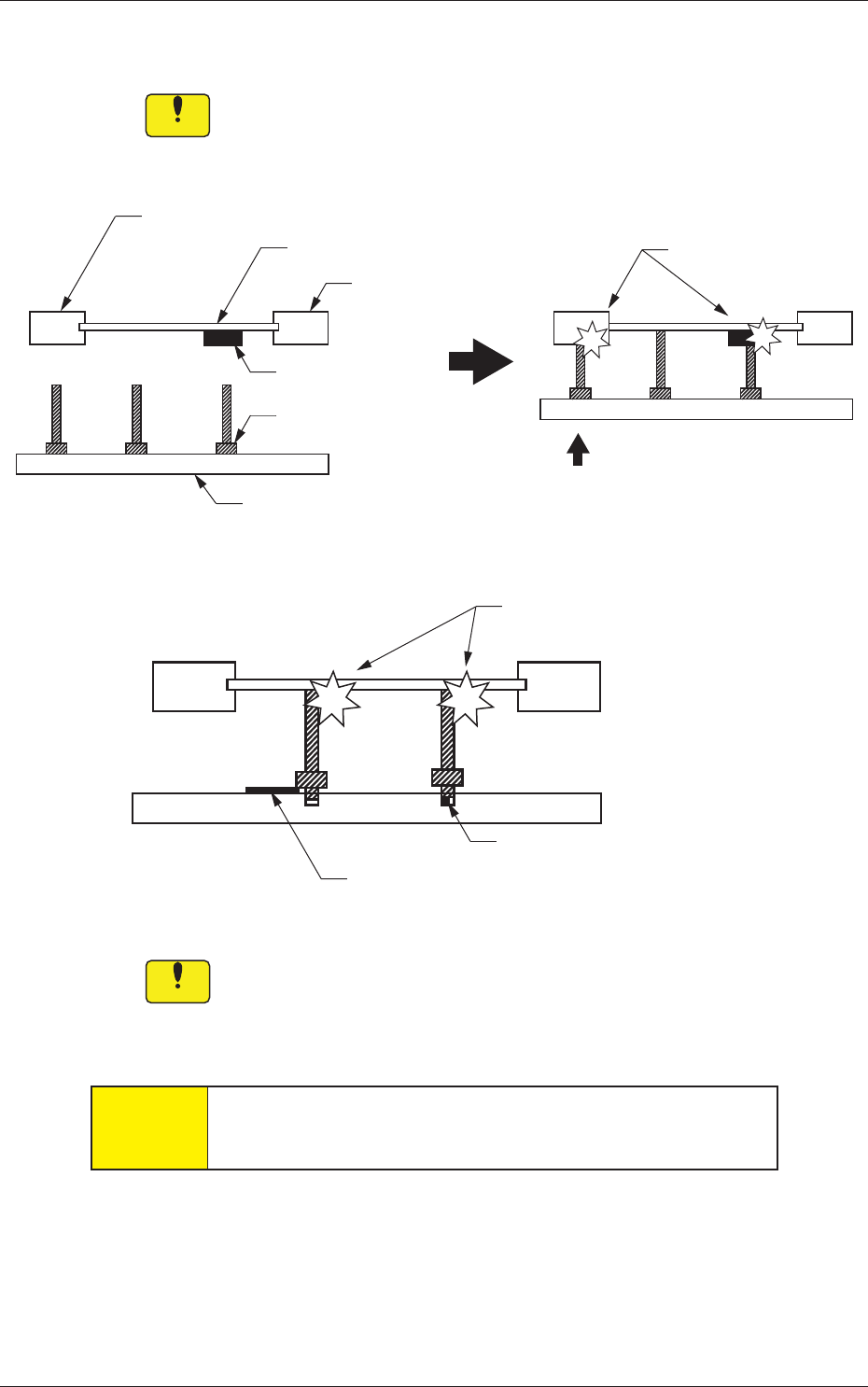

3.3.3 线路板支撑销的设置及拆卸上的注意事项
Notice
设置线路板支撑销时，请垂直插入。
•
在滑道下侧设置有线路板支撑销，就会在支撑台上升时发生冲突。
•
在设置不正确的状态下运行，可能会损坏装置。
Fig.1C5 不可设置位置
Fig.1C6
(a) 支撑台上落有元件或垃圾时，将无法正常设置线路板支撑销。
落有元件或垃圾时请用吸尘器吸除 ( 禁止吹气 )。
(b) 在
支撑台上进行作业时，若将手或物品放置在支撑台使其受重压
时，就有可能变形，因此请注意。
注意
线路板背面有元件时，请在碰不到元件的位置上插入线路板
支撑销。
0708-001
滑道
支撑台
起冲突
滑道
线路板支撑销
已贴装元件
线路板
支撑台上升
起冲突
进入孔内的芯片元件等异物
支撑台上的异物
Notice
