1-37
0708-001
2.4 进行表面实际贴装的机构
关闭机盖时，“生产运行”界面的供给传送带部分亮绿灯，显示“机盖 / 关”
状态。

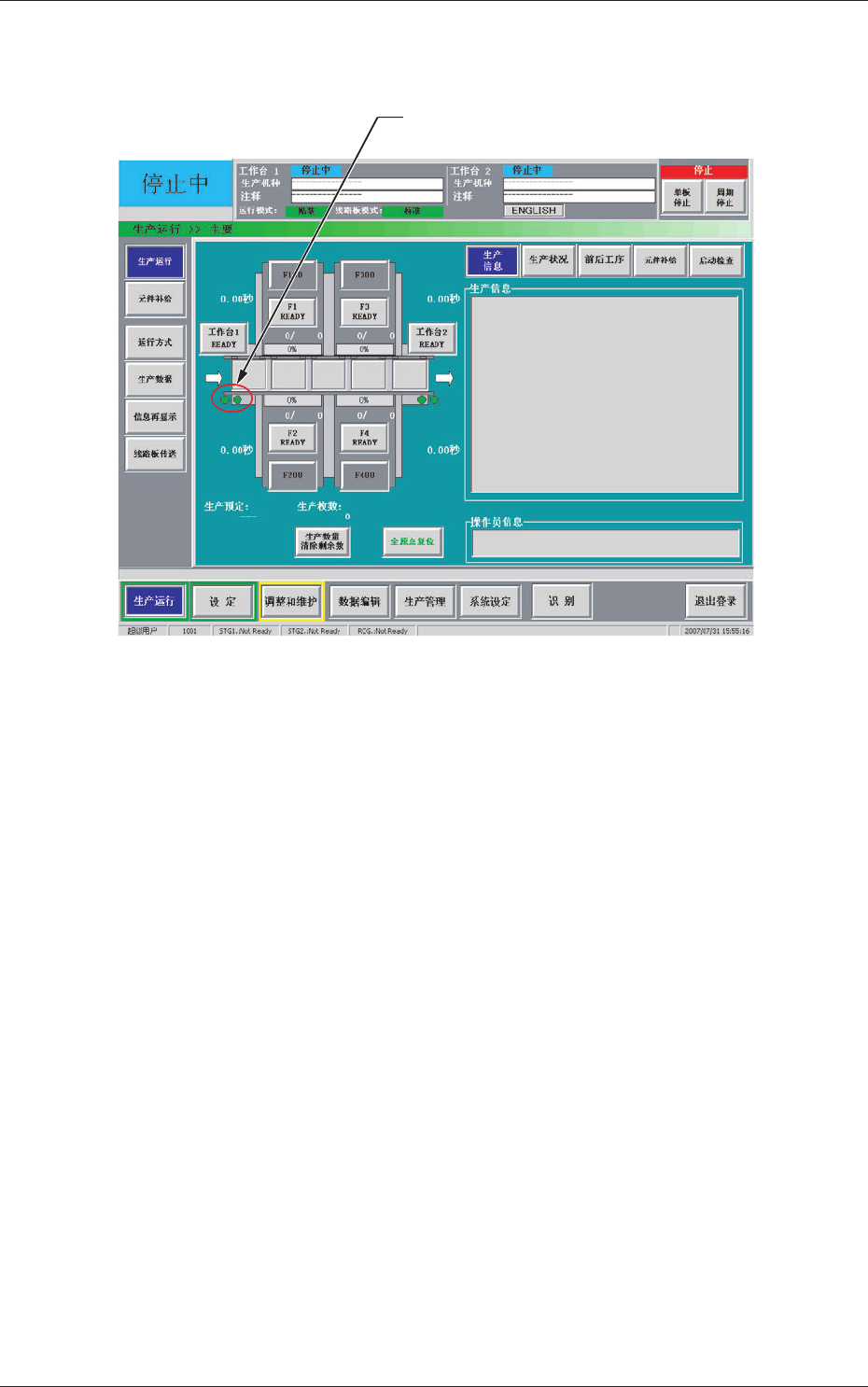

Fig.1A17-7
亮绿灯
1-38
0708-001
2.4 进行表面实际贴装的机构
2.4.2.3 从排出传送带取出线路板的步骤
Reference
各部位置请参照“2.4.2.2 向供给传送带手动贴装线路板
的步骤”章节。
Procedure
(1) 握住把手，打开传送带上盖。
请用工作台侧面的准备完了开关旁边的磁铁夹固定传送带
上盖。
Notice
(a) 打开传送带上盖时，请握紧把手慢慢打开。
(b) 在线路板搬送中打开上盖时，装置 (GXH-3) 异常停止，在界
面显示装置运行情报。
(2) 从排出传送带取出线路板。
Notice
请不要让线路板碰到搬送线路板检出传感器。
会导致传感器破损、无法检出线路板。
(3) 关闭传送带上盖。
Notice
用力关闭传送带上盖时，有可能破损传送带上盖和机盖开闭传
感器。
请握紧把手慢慢关闭。
注意
关闭传送带上盖时，请注意夹进手或手指。
有可能被传送带机盖夹住手或手指而受伤。
请握紧把手慢慢关闭。
1-39
2.4.3 线路板定位部
线路板定位部装备了牢固线路板供给部送来的线路板 ( 线路板定位 )
的机构。
在线路板定位部，根据线路板程序将安装头移动到已固定的线路板上，
进行元件贴装。
进行机种切换时，有必要进行线路板支撑销的设置、传送带宽度的调整。
Fig.1A18 线路板定位部
Notice
请不要在线路板定位部放置异物。
以免导致装置故障。
2.4 进行表面实际贴装的机构
线路板定位部
0708-001
