1 - 26 2.3 操作机构 指点杆鼠标的基本操作 • 指向 转动球，将操作界面上的指针 ( 箭头标记 ) 的顶端对准目标点。 • 单击 将指针对准操作界面上的对象，手指按左键一次后立即放开。 按右键一次后立即放开叫做“单击右键” 。 • 双击 迅速单击两次左键。 • 拖动 将指针对准界面上的对象后，用另一只手按住左键，通过转动球来拖 动指针，直到指针对准目标位置后再放开左键。 0708 - 001
1-25
[6] [ 紧急停止 ] 按钮
在非常时刻需要紧急停止装置时使用。
按 [ 紧急停止 ] 按钮，装置立即停止运行，操作台的 [POWER ON]
按钮亮红色灯。
(3) 键盘和指点杆鼠标

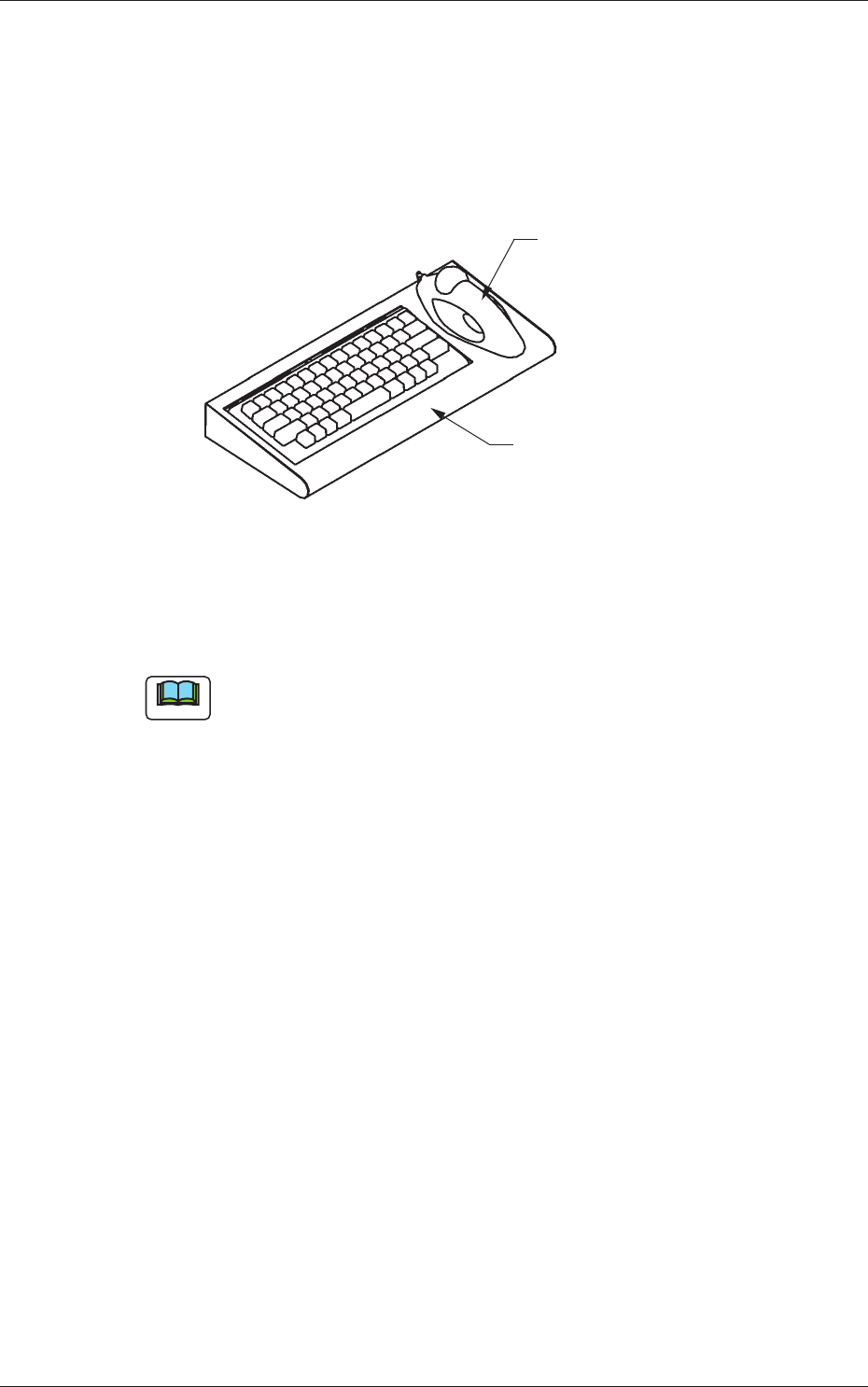

Fig.1A14 键盘和指点杆鼠标
●
键盘
在线路板程序或元件数据的数据编辑界面中输入文字或数字时使用。
Note
在操作界面输入数字时，可使用触摸屏上显示的输入界面输入。
●
指点杆鼠标
为显示操作界面上的指向位置的装置。本装置采用可作为指点杆鼠标
的跟踪球。
2.3 操作机构
0708-001
指点杆鼠标
(跟踪球)
键盘
1-26
2.3 操作机构
指点杆鼠标的基本操作
•
指向
转动球，将操作界面上的指针 ( 箭头标记 ) 的顶端对准目标点。
•
单击
将指针对准操作界面上的对象，手指按左键一次后立即放开。
按右键一次后立即放开叫做“单击右键”。
•
双击
迅速单击两次左键。
•
拖动
将指针对准界面上的对象后，用另一只手按住左键，通过转动球来拖
动指针，直到指针对准目标位置后再放开左键。
0708-001
1-27
2.3 操作机构
0708-001
POWER ON START
STOP
PNL CHANGE
紧急停止
LOCK
[PNL CHANGE]按钮
[LOCK]灯
［简短解说］ 操作台和触摸屏
(1) 操作台前后切换
正面操作台和背面操作台常常是一方可以操作 ( 有效状态 )，用 [PNL
CHANGE] 按钮进行可以操作侧的切换。正面和背面不能同时进行操作。
Fig.1A15 操作台 ([PNL CHANGE] 按钮的位置 )
•
按执行操作侧的操作台的 [PNL CHANGE] 按钮，按钮亮灯，该侧操作
台的操作成为有效。
•
[PNL CHANGE] 按钮灯亮中再次按 [PNL CHANGE] 按钮，[LOCK] 灯亮，
成为“操作锁定”状态，只有该指示灯侧的操作台有效。
此时即使按非有效侧的 [PNL CHANGE] 按钮，也不能进行前后操作切
换。
•
解除操作锁定时，再次按操作锁定侧的 [PNL CHANGE] 按钮。操作锁
定被解除后，[LOCK] 灯灭。
•
非操作锁定状态时，按非有效侧的 [PNL CHANGE] 按钮，无法进行前
后操作的切换。前后操作切换与装置的“运行中”或“暂停中”无关，
都可进行。
Note
(a) 接通电源时正面操作成为有效。
(b) 只有在正面操作时能使用指点杆鼠标和键盘。
