3 - 5 3. 生产机种的切换 3.1 运行方式的选择 在设定 菜单的 “运行方 式”界面 中选择运 行方式 。 Procedure (1) 按 “设定” 菜单的 [ 运行方式 ] 按钮， 显示 “运行方式” 界面。 Fig.1C3 (2) 在“运行方式”界面选择运行方式。 通常选择 [ 贴装 ]。 3. 生产机种的切换 0708 - 001
3-4
(4) 将搭载了送料器的送料器批量更换推车安装到装置上。
注意
注意手指被压碎
•
移动送料器批量更换推车时，请握住把手进行操作。
注意脚下
•
移动送料器批量更换推车时，请注意不要撞到脚。尤其是
地面有突起或凹凸或卡在铺盖物的高低差或下沉处时，会
出现推车的移动电阻突变的情况。
Fig.1C2 送料器安装台 / 推车的安装
Reference
(a) 在送料器批量更换推车安装带式送料器的详细内容请参照带式送
料器使用说明书的“带式送料器的安装及拆卸方法”章节。
(b) 送料器批量更换推车的安装方法请参照“第一章 2.4.8 送料器
安装台和送料器批量更换推车”章节。
2.4 送料器的准备
0708-001
送料器批量更换推车
送料器安装台
3-5
3. 生产机种的切换
3.1 运行方式的选择
在设定菜单的“运行方式”界面中选择运行方式。
Procedure
(1) 按“设定”菜单的 [ 运行方式 ] 按钮，显示“运行方式”界面。
Fig.1C3
(2) 在“运行方式”界面选择运行方式。
通常选择 [ 贴装 ]。
3. 生产机种的切换
0708-001
3-6
3.2 生产机种的选择
3.2 生产机种的选择
在设定菜单的“机种切换”界面中设定生产机种。
Procedure
(1) 按“设定”菜单的 [ 机种切换 ] 按钮，显示“机种切换”界面。

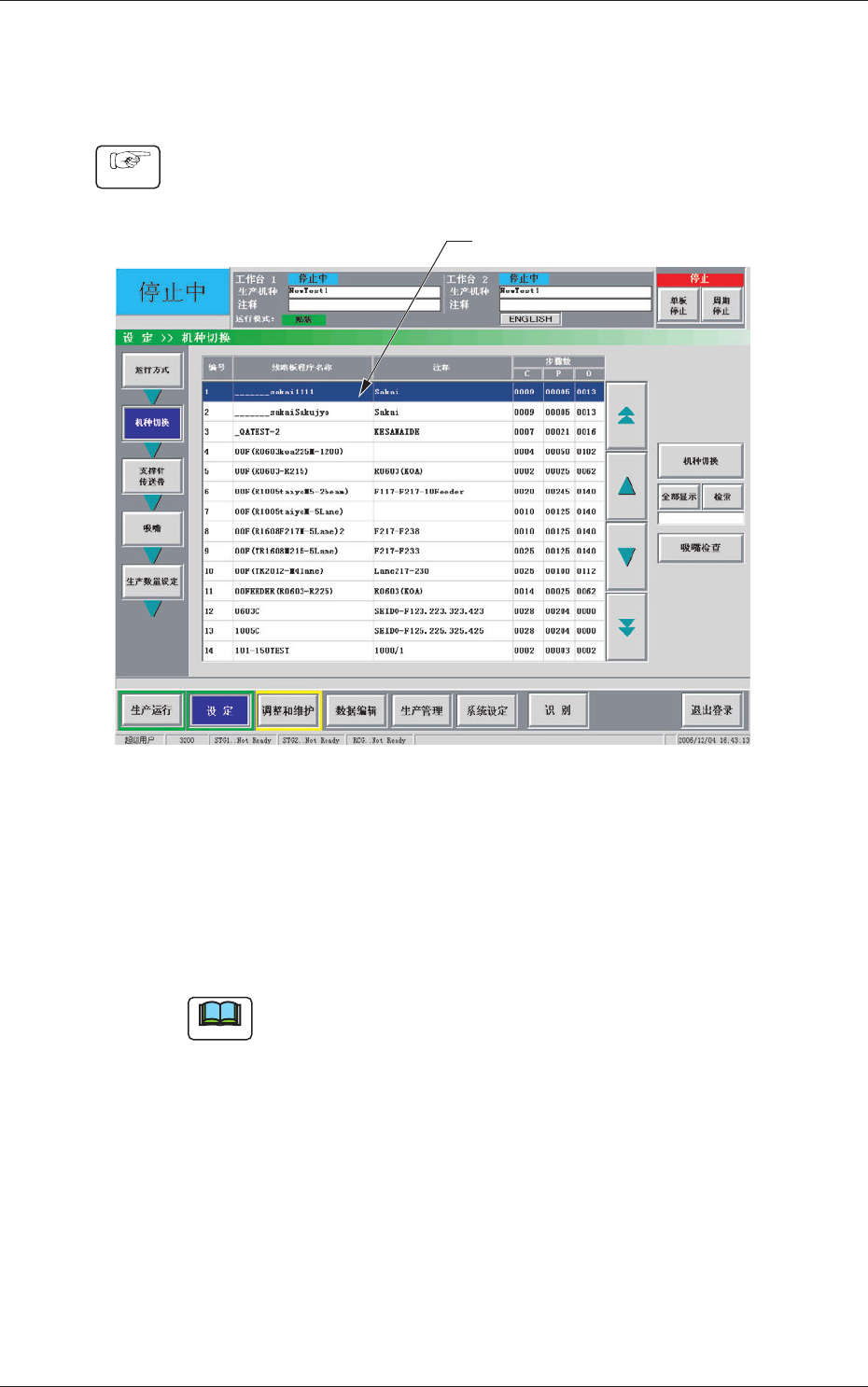

Fig.1C4 “机种切换”界面
(2) 选择要设定为生产机种的程序名。
该线路板程序被选定，选中行变成蓝色。
(3) 按“机种切换”界面的 [ 机种切换 ] 按钮。
生产机种的切换结束。
Note
线路板程序出现异常时，无法实行机种切换。此时，请修正
线路板程序后再次进行机种切换。
0708-001
“生产机种”选择
