2.4 进行表面实际贴装的机构
注意
打开传送带上盖时，若不用磁铁夹进行固定，传送带上盖就
会倒下，有可能夹住手或手指而受伤。
并且，有可能损坏传送带上盖或机盖开闭检出传感器。
磁铁夹上附着异物时，请去除。有可能造成无法固定传送带
上盖。
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近磁铁夹。
磁性会导致磁卡数据消失、损坏钟表类。
Note
打开机盖时，“生产运行”界面的供给传送带部分亮红灯，显
示“机盖 / 打开”状态。
亮红灯
Fig.1A17-3
1-35
0708-001
2.4 进行表面实际贴装的机构

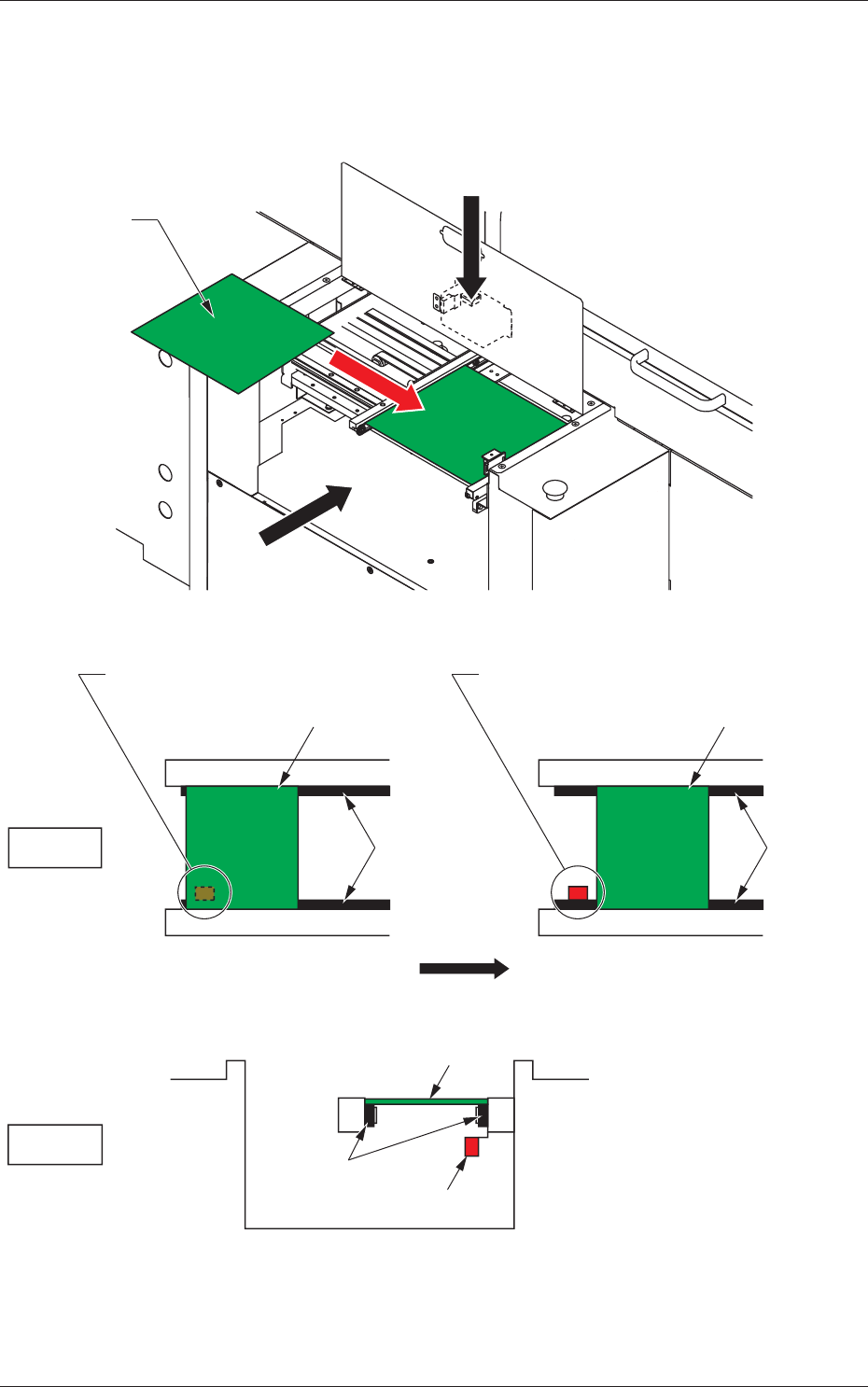

(2) 将线路板放在供给传送带的搬送带上。
•
请将线路板置于搬送线路板检出传感器的上侧。
否则就无法检出线路板有无。
Fig.1A17-4
线路板
A
B
A观察图
B观察图
正确的放置方法
错误的放置方法
线路板未置于搬送线路板
检出传感器上
线路板置于搬送线路板
检出传感器上
搬送带
线路板
搬送线路板检出传感器
线路板
线路板
搬送带搬送带
线路板流动方向
1-36
0708-001
2.4 进行表面实际贴装的机构
•
放置线路板时，请轻轻放在带子上。
有可能因搬送带的伸展或切断，无法正常进行线路板的搬送。
•
请不要让线路板碰到搬送线路板检出传感器。
会导致传感器破损、无法检出线路板。
•
传送带上盖处于 3 分钟以上打开状态时，装置异常停止。

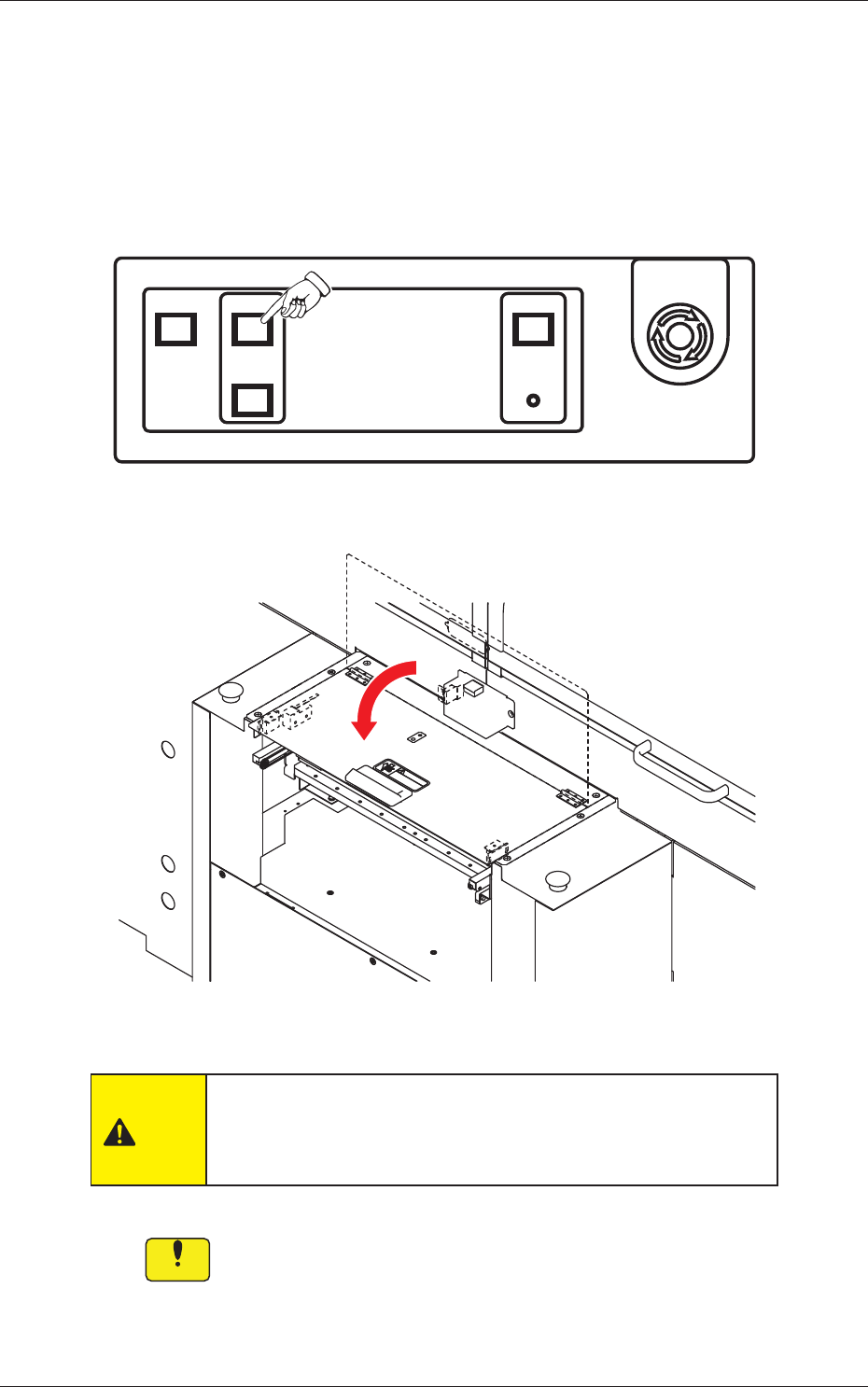

(3) 打开传送带上盖。
按 [START] 按钮，开始搬送线路板。
Fig.1A17-5
Fig.1A17-6
注意
关闭传送带上盖时，请注意夹进手或手指。
有可能被传送带机盖夹住手或手指而受伤。
请握紧把手慢慢关闭。
Notice
用力关闭传送带上盖时，有可能破损传送带上盖和机盖开闭传感器。
请握紧把手慢慢关闭。
POWER ON START
STOP
PNL CHANGE
紧急停止
LOCK
