1-49
[ 简短解说］ 元件识别的原理
元件识别根据照明方式的不同有反射识别方式和透过识别方式，可自
动切换到元件数据库中设定的照明方式。
(1) 反射识别方式

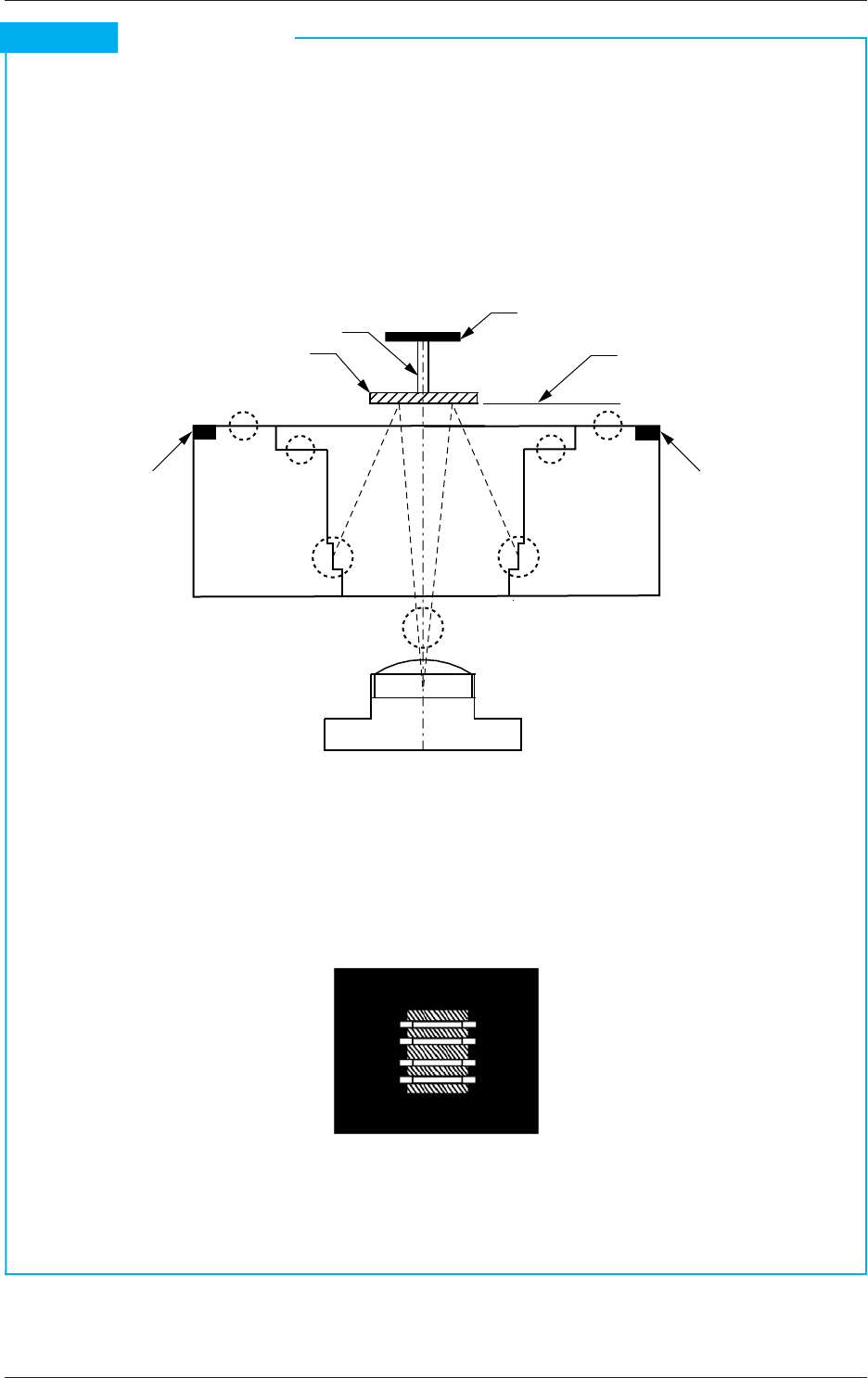

下图表示反射识别方式的识别部截面图和识别光的流向。
根据反射照明 1、2、3，决定适当的照明方法，进行元件识别。
Fig.1A27
从反射照明 1、2、3 放射出的光照到元件下部。该反射光通过单筒镜
进入 CCD 照相机。即从 CCD 照相机可看到元件的引脚。
Fig.1A28 识别图像上的显示示例
2.4 进行表面实际贴装机构
0801-002
(CCD照相机)
单筒镜
元件
吸嘴
扩散板
聚焦面
元件识别照相机
反射3(环状上)
透过
反射1(环状下)
反射2(同轴)
遮罩
遮罩
1-50
[ 简短解说］ 元件识别的原理 ( 续 )
(2) 反射识别方式 (BGA 元件 )

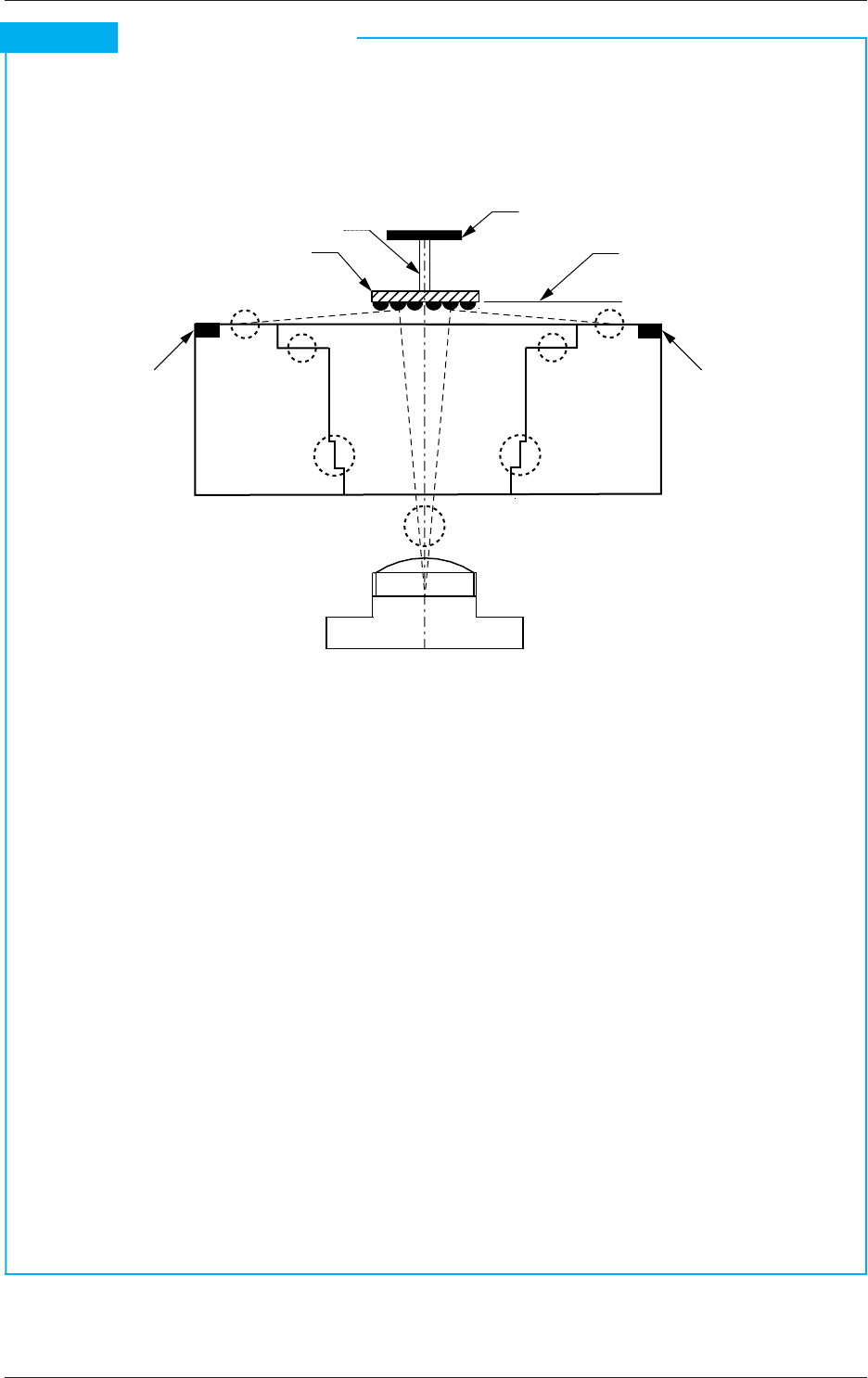

下图表示反射识别方式 (BGA 元件 ) 的识别截面图和识别光的流向。
Fig.1A29
从反射照明 3 放射出的光照到 BGA 元件下部的球。该反射光通过单筒
镜进入 CCD 照相机。球显像为圆环状。从 CCD 照相机可看到球的位置
和球的有无。
2.4 进行表面实际贴装机构
0801-002
(CCD照相机)
单筒镜
BGA元件
吸嘴
扩散板
聚焦面
元件识别照相机
反射3(环状上)
透过
反射1(环状下)
反射2(同轴)
遮罩 遮罩
1-51
[ 简短解说］ 元件识别的原理 ( 续 )
(3) 透过识别方式
下图表示透过识别方式的识别部截面图和识别光的流向。
斜线表示的元件通过透过照明识别元件轮廓。
Fig.1A30
从透过照明放射出的光照到扩散板后，被反射到元件。此时未照到元
件的光通过单筒镜进入 CCD 照相机。即从 CCD 照相机可看到元件的轮廓。
Fig.1A31 识别图像上的显示示例
2.4 进行表面实际贴装机构
0801-002
(CCD照相机)
单筒镜
元件
吸嘴
扩散板
聚焦面
元件识别照相机
反射3(环状上)
透过
反射1(环状下)
反射2(同轴)
遮罩
遮罩
