2 - 25 3. 线路板的补给 3. 线路板的补给 生产运行中发生线路板断料时，前工序的装置发出异常警报或装置自 动停止。 (1) 前工序的装置发出异常警报时 请在前工序装置补给线路板，再开始生产运行。 (2) 装置自动停止时 前工序装置正常自动停止。 通常意味着生产的结束。 0708 - 001
2-24

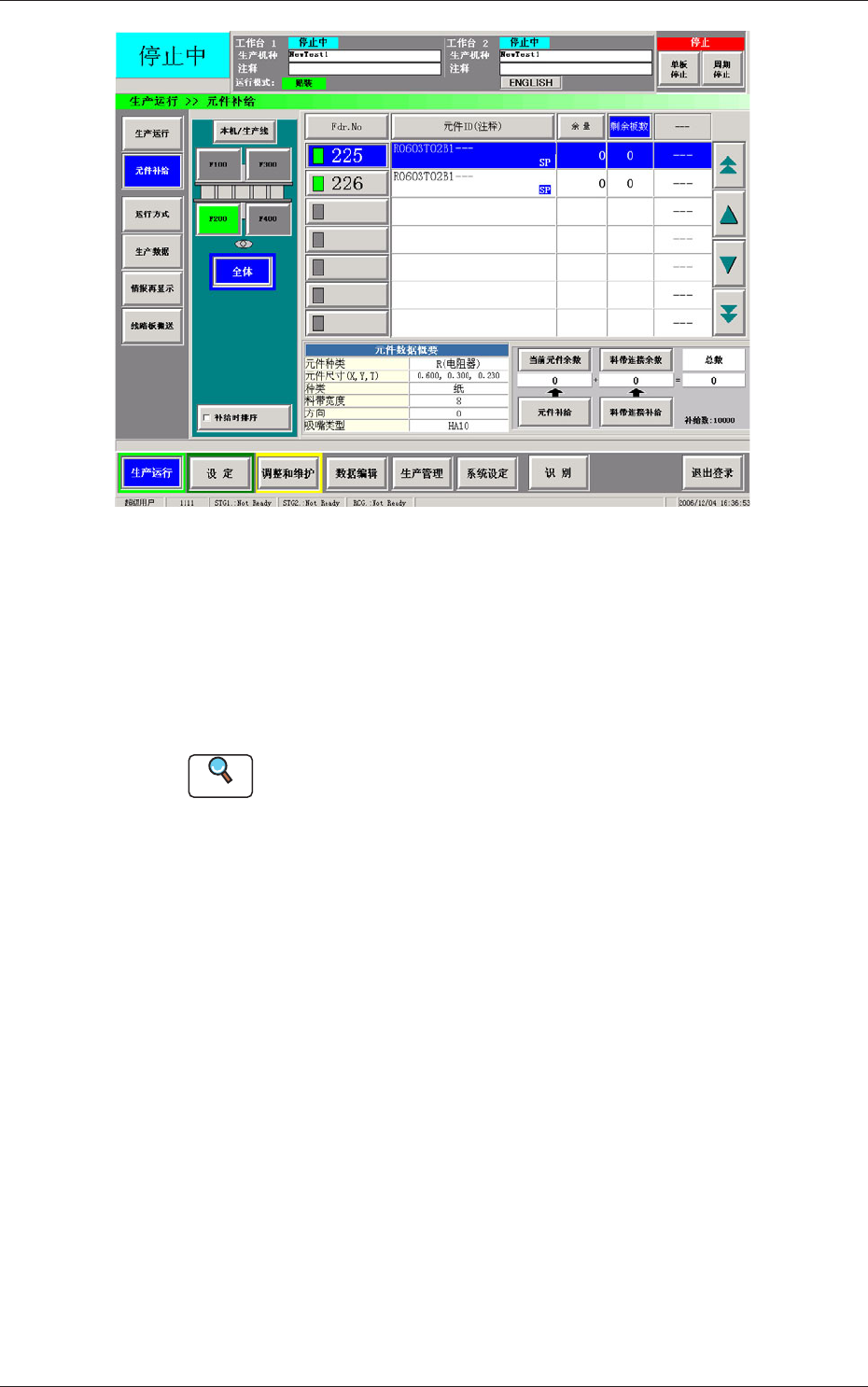

Fig.1B20 “元件补给”界面示例
(3) 按下显示在预告界面中需要进行接合准备的 Fdr.No 的按钮，
确认元件数据概要。
(4) 进行接合作业，在送料器补给元件。
Reference
关于接合作业的详细内容，请参照料带切割治具、接合胶带的
使用说明书。
(5) 设定补给的元件。
•
接合了新编带时
按 [ 料带连接补给 ] 按钮。
确认送料器一览内的余量，确认已进行元件补给。
•
接合使用过的编带时
( 编带的元件数和元件数据库中设定的数量不同时 )
按 [ 料带连接余数 ] 按钮，在“料带连接余数”输入界面输
入补给的元件数。
确认送料器一览内的余量，确认已进行元件补给。
2.3 使用接合功能补给元件时
0708-001
2-25
3. 线路板的补给
3. 线路板的补给
生产运行中发生线路板断料时，前工序的装置发出异常警报或装置自
动停止。
(1) 前工序的装置发出异常警报时
请在前工序装置补给线路板，再开始生产运行。
(2) 装置自动停止时
前工序装置正常自动停止。
通常意味着生产的结束。
0708-001
2-26
4. 运行的停止、中断和重新启动
4. 运行的停止、中断和重新启动
4.1 运行的停止
(1) [STOP] 按钮下的暂停
生产运行开始后，贴装状态的确认等情况，请按操作台的 [STOP] 按钮，
暂停生产运行。
Note
确认贴装状态后，按 [START] 按钮，再开始生产运行。
Note
生产机种出错时，按 [STOP] 按钮暂停生产运行后，根据“4.2 生产
运行的中断”章节，中断生产运行。
(2) [ 单板停止 ] 按钮下的停止
按操作界面的 [ 单板停止 ] 按钮，作业中的生产结束后，排出线路板
停止生产运行。
操作台的 [START] 按钮灯，塔灯的绿色指示灯灭，停止生产运行。
Fig.1B21 状态显示部 ( 生产运行主要界面的上部 )
(3) [ 周期停止 ] 按钮下的停止
按操作界面的 [ 周期停止 ] 按钮，工作台 1、2 各自作业中的线路板元
件贴装结束后，操作台的 [START] 按钮灯，塔灯的绿色指示灯灭，停
止生产运行。
(4) 自动运行停止设定下的方法
设定“系统设定”→“系统装置”→“运行参数”→“前后工序模式设定”
的“自动运行停止功能”为 [ 使用 ] 状态。
如果停止前工序的运行，装置在处理并排出系统流水线上的所有线路
板后，自动停止。
Note
连接有其他公司所制装置的在线结构可能无法使用该功能。
0708-001
周期停止按钮
单板停止按钮
