2.3.2 塔灯

Fig.1A10 塔灯

塔灯通过指示灯和警告音告知装置状态。

•

指示灯的亮灯颜色

装置出厂时的设定如下 :

Table 1A3

亮灯颜色装置状态

红色异常发生 ( 运行停止 )

黄色元件断料 ( 预告 )

绿色生产运行

待机中时闪烁。

注意

请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也

处于自动运行中 ( 待机状态 )。

•

警告音

Table 1A4

警告音装置状态

连续音紧急停止

断续音发生异常

Note

对应指示灯的亮灯颜色以及警告音的装置状态可通过环境设定进行变

更。

详细内容请参照第三卷第六章系统设定 2.3 环境设定章节。

2.3 操作机构

0708-001

红色

黄色

绿色

蜂鸣器

1-21

2.3.3 辅助灯

Fig.1A11 辅助灯

塔灯表示装置状态，辅助灯用亮灯状态表示装置状态发生在哪个模块

上。

•

指示灯的亮灯状态

Table 1A5

亮灯状态装置状态 ( 各模块 )

亮灯正常动作中、运行中

闪烁发生异常、元件断料

Note

不依赖于模块时，辅助灯全体闪烁。

灭灯停止中

元件断料时，请进行元件补给。

Reference

关于元件补给，请参照第二章 2. 元件的补给章节。

2.3 操作机构

0708-001

辅助灯

1-22

2.3.4 操作部

装置主机正面和背面两侧配置了操作装置所必需的触摸屏和操作台。

通过操作台上 [PNL CHANGE] 按钮在两侧操作台之间进行切换，可在

正面或背面都能进行操作。

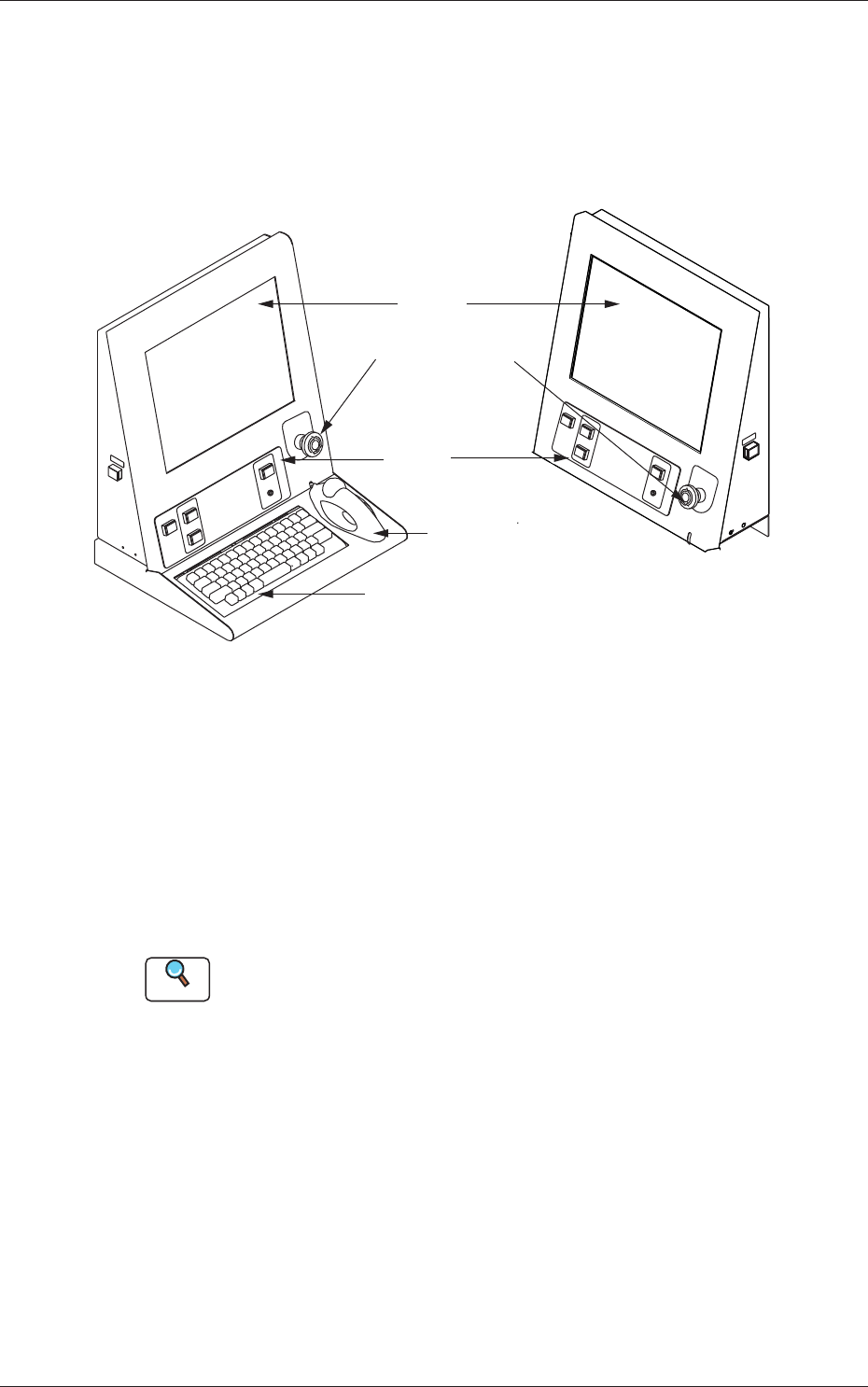

Fig.1A12 操作部

正面操作台下部装备有键盘和作为指点杆鼠标的跟踪球。

背面操作台未装备有键盘和跟踪球，但可作为选项配备。

(1) 触摸屏

正面和背面触摸屏显示操作界面。按界面上显示着的按钮，进行各种

操作。

Reference

关于触摸屏的使用，请参照 [ 简短解说 ] 操作台和触摸屏的内容。

2.3 操作机构

0801-002

触摸屏

指点杆鼠标

(跟踪球)

键盘

操作台

[紧急停止]按钮

正面背面

POWER ON

START

STOP

PNL CHANGE

非常停止

LOCK

POWER ON

START

STOP

PNL CHANGE

LOCK

非常停止
