3 - 22 4. 贴装确认 4.1 运行方式的设定 开始生产运行前，在“运行方式”界面中对生产机种的运行方式进行以 下确认和设定。 (1) 送料器替代的确认和设定 按“运行方式”界面的 [ 送料器替代 ] 按钮，显示“送料器替代” 界面。 Fig.1C13 “送料器替代”界面 进行送料器替功能的确认及设定。 Reference 详细内容请参照第二卷 第二章 4.2 送料器替代。 4. 贴装确认 0708 - 001
3-21
3.10 线路板识别测试
3.10 线路板识别测试
线路板识别照相机可正确识别处理线路板上的线路板识别标记。
请按以下步骤进行线路板识别测试。
Procedure
(1) 在“调整和维护”菜单的“测试确认”菜单中选择 [ 线路板
识别测试 ]，显示“线路板识别测试”界面。
(2) 请准备实际线路板进行线路板识别测试，进行各设定数据的
确认。
•
变更了标记形状、标记尺寸、角度识别领域、标记图像、
形状判定水准、识别算法、照明水准同轴、照明水准环状
时，请务必也变更原来的线路板程序。
Reference
关于线路板识别测试，请参照第二卷 第四章 5.3 线路板识别测试。
3.11 XY 横梁测试
在 XY 横梁测试的线路板识别照相机位置确认线路板对应的贴装坐标是
否正确。
Procedure
(1) 从“调整和维护”菜单的“测试确认”菜单中选择 [XY 横梁
测试 ]，显示“XY 横梁测试”界面。
(2) 请安装线路板，在线路板识别照相机位置进行 XY 横梁测试，
确认以下事项。
•
请确认元件和线路板的图形位置是否一致。
偏离时，请进行线路板程序的修正等处理。
•
请确认吸嘴是否贴装在线路板图形以外的地方。
在“识别图像”显示的屏幕上的十字中心就是吸嘴的贴装
位置。
Reference
有关 XY 横梁测试，请参照第二卷 第四章 5.2 XY 横梁测试。
0708-001
3-22
4. 贴装确认
4.1 运行方式的设定
开始生产运行前，在“运行方式”界面中对生产机种的运行方式进行以
下确认和设定。
(1) 送料器替代的确认和设定
按“运行方式”界面的 [ 送料器替代 ] 按钮，显示“送料器替代”
界面。

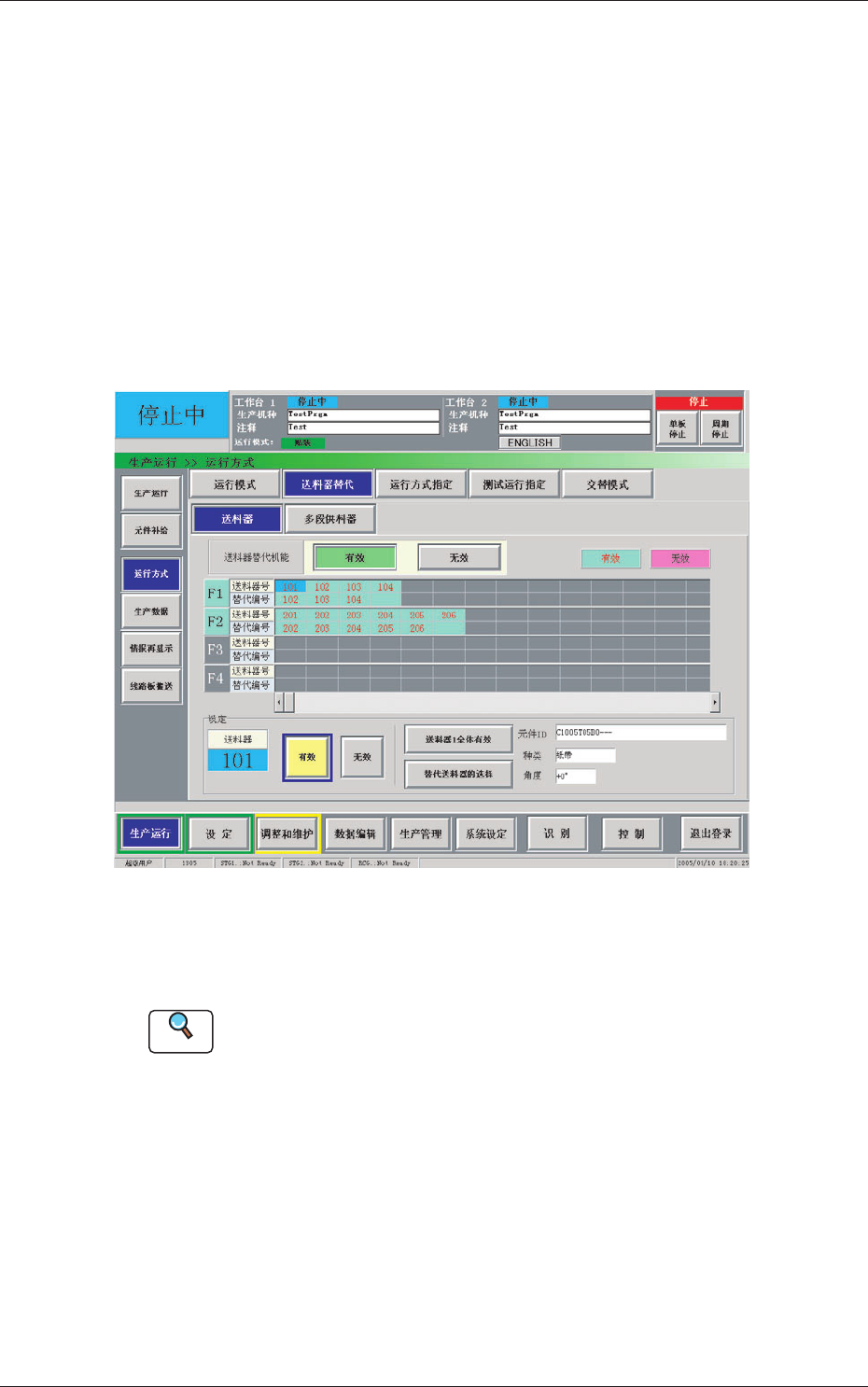

Fig.1C13 “送料器替代”界面
进行送料器替功能的确认及设定。
Reference
详细内容请参照第二卷 第二章 4.2 送料器替代。
4. 贴装确认
0708-001
3-23
4.1 运行方式的设定
(2) 运行方式指定的确认和设定
按“运行方式”界面的 [ 运行方式指定 ] 按钮，显示“运行方式指定”
界面。
Fig.1C14-1 “运行方式指定”界面 ( 第一页 )
按页面切换按钮，依次显示“运行方式指定”界面的第二页到第
七页。
Fig.1C14-2 “运行方式指定”界面 ( 第二页 )
