电闸的解锁
从电闸的锁环取下挂锁。

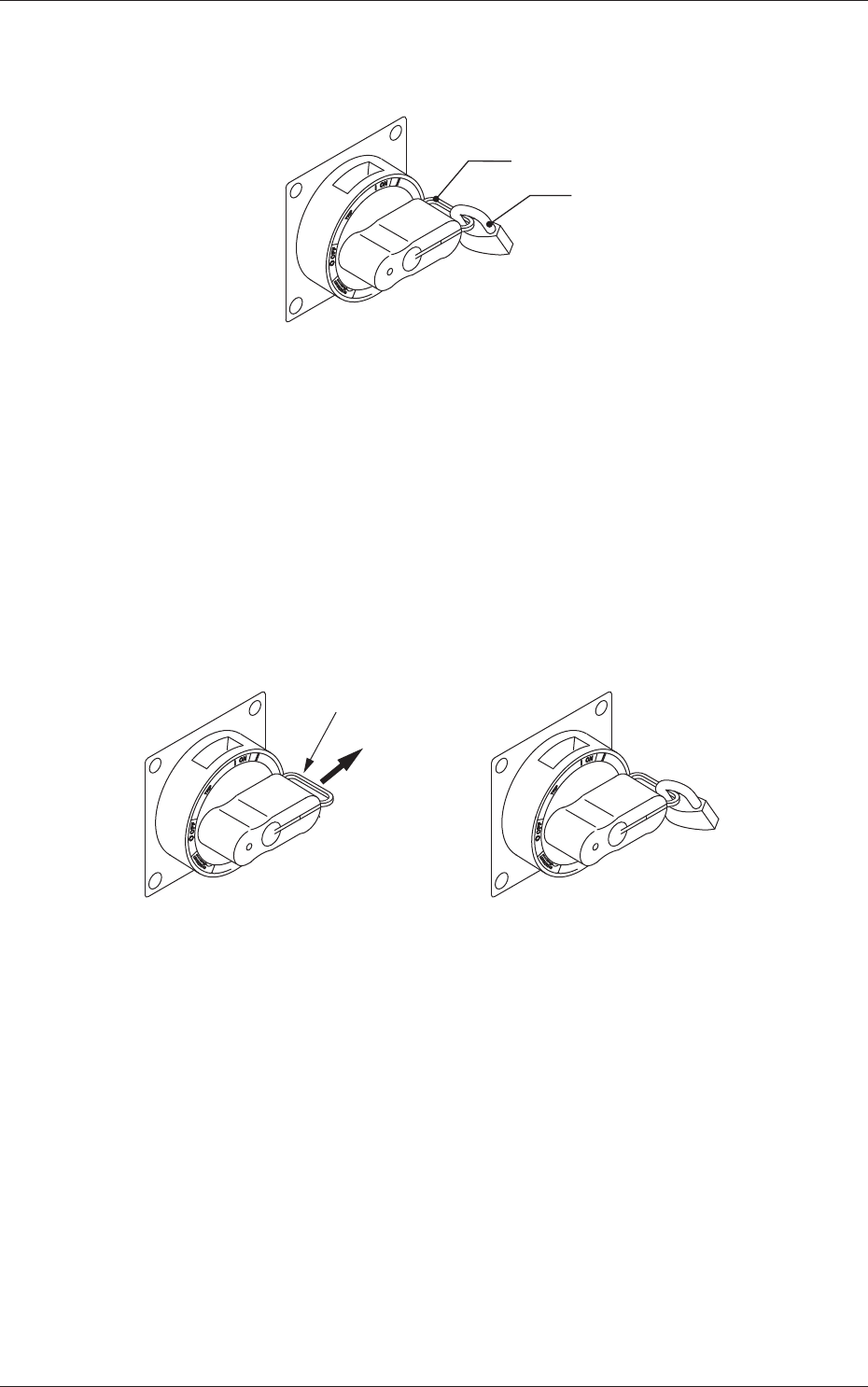

Fig.1A8 电闸的锁定
•
电闸的锁定
长期不使用装置时，请锁上电闸。
挂锁的锁定步骤
(1) 将电闸的锁环按下图 A 方向拉出。
一旦从锁环上松手，锁环就会复位，因此请不要松开手。
(2) 在锁孔上锁。
Fig.1A9
2.3 操作机构
0801-002
(锁定前) (锁定状态)
锁环
A
装置正面
电闸
锁环
挂锁
1-20
2.3.2 塔灯

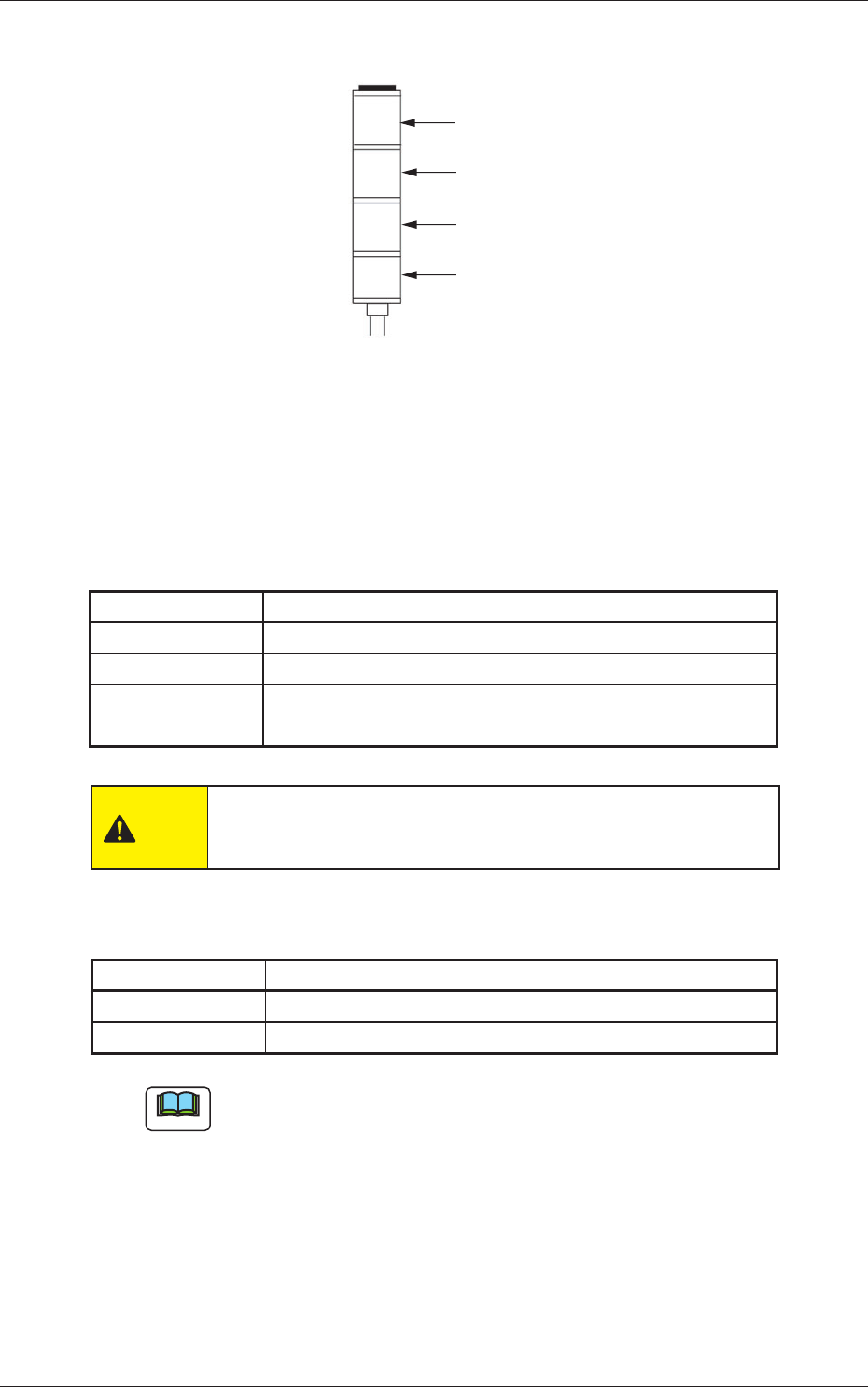

Fig.1A10 塔灯
塔灯通过指示灯和警告音告知装置状态。
•
指示灯的亮灯颜色
装置出厂时的设定如下 :
Table 1A3
亮灯颜色 装 置 状 态
红色 异常发生 ( 运行停止 )
黄色 元件断料 ( 预告 )
绿色 生产运行
待机中时闪烁。
注意
请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也
处于自动运行中 ( 待机状态 )。
•
警告音
Table 1A4
警告音 装 置 状 态
连续音 紧急停止
断续音 发生异常
Note
对应指示灯的亮灯颜色以及警告音的装置状态可通过环境设定进行变
更。
详细内容请参照第三卷 第六章 系统设定 2.3 环境设定章节。
2.3 操作机构
0708-001
红色
黄色
绿色
蜂鸣器
1-21
2.3.3 辅助灯

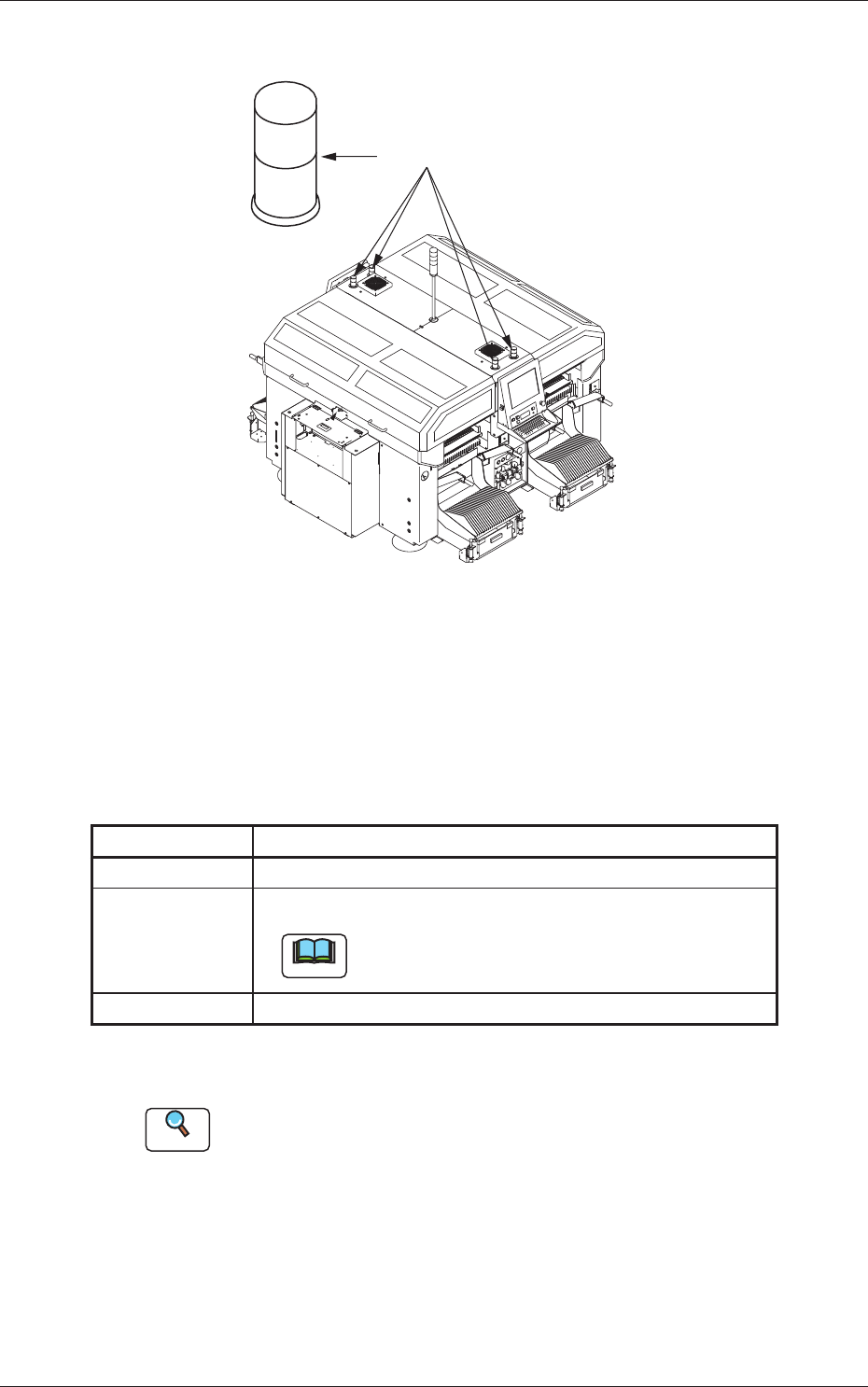

Fig.1A11 辅助灯
塔灯表示装置状态，辅助灯用亮灯状态表示装置状态发生在哪个模块
上。
•
指示灯的亮灯状态
Table 1A5
亮灯状态 装置状态 ( 各模块 )
亮灯 正常动作中、运行中
闪烁 发生异常、元件断料
Note
不依赖于模块时，辅助灯全体闪烁。
灭灯 停止中
元件断料时，请进行元件补给。
Reference
关于元件补给，请参照第二章 2. 元件的补给章节。
2.3 操作机构
0708-001
辅助灯
