1-41
2.4 进行表面实际贴装的机构
2.4.5 安装头部
将吸嘴吸取的元件贴装到线路板的机构。安装头共有 4 个，分别配置
在 X 轴直线上 (4 个横梁 4 个安装头 )。
每个安装头有 12 处吸嘴配置位置，最多可安装 12 种吸嘴。
各安装头配备有线传感器，可进行吸取元件的有无、竖立、厚度计测。

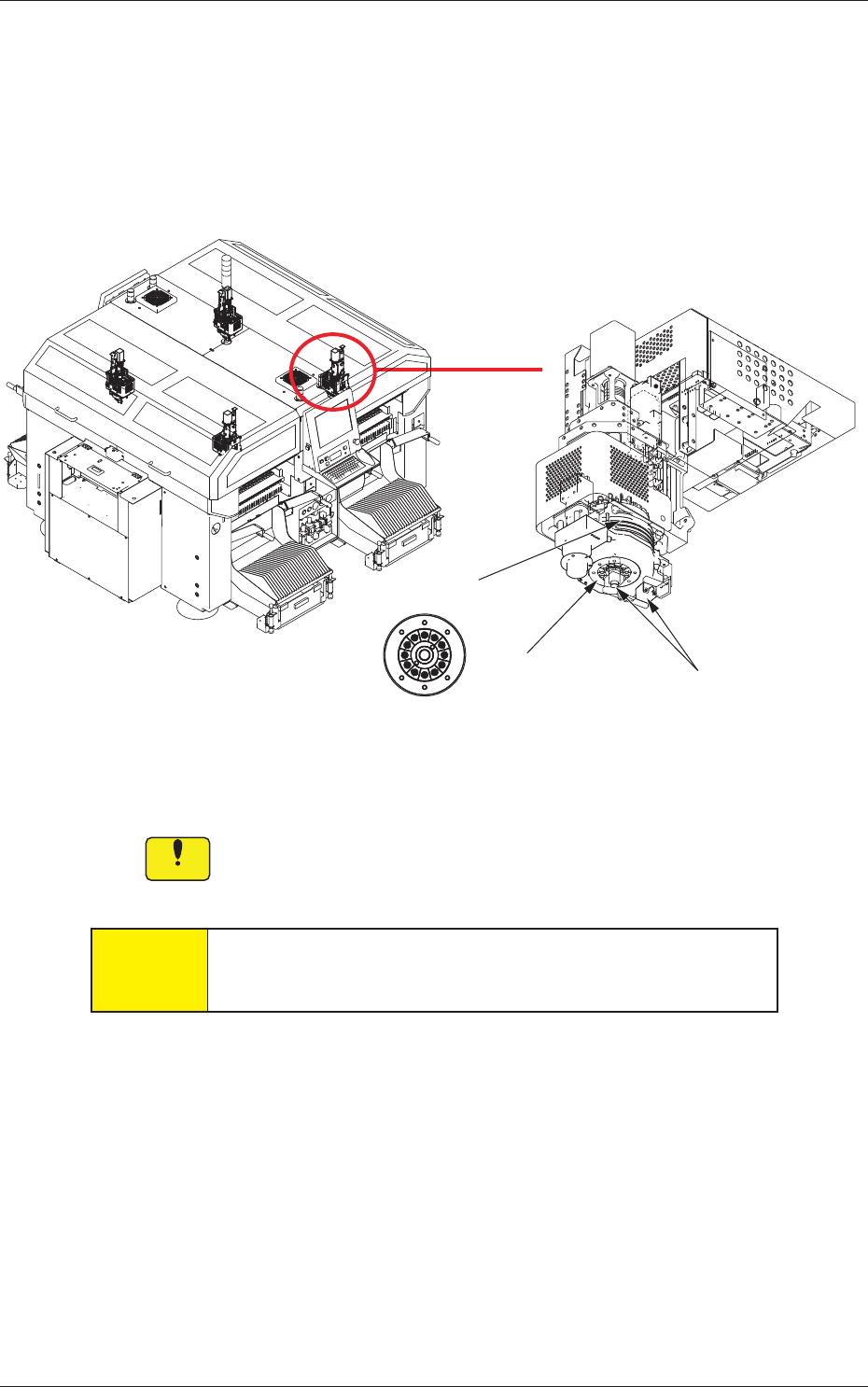

Fig.1A20 安装头的配置
Notice
请不要在安装头的扩散板上沾油、留下划痕。
以免在识别元件时发生异常。
注意
请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
0708-001
安装头
线传感器
安装头的吸嘴配置
(吸嘴数:12)
扩散板
1-42
2.4 进行表面实际贴装的机构
2.4.6 线路板识别部
各横梁上分别搭载有线路板识别照相机和照明用光源，与安装头成对。
用线路板识别照相机检出设在线路板上线路板识别标记，计算出与识
别标记坐标数据的位置偏离量，自动补正元件的贴装位置。

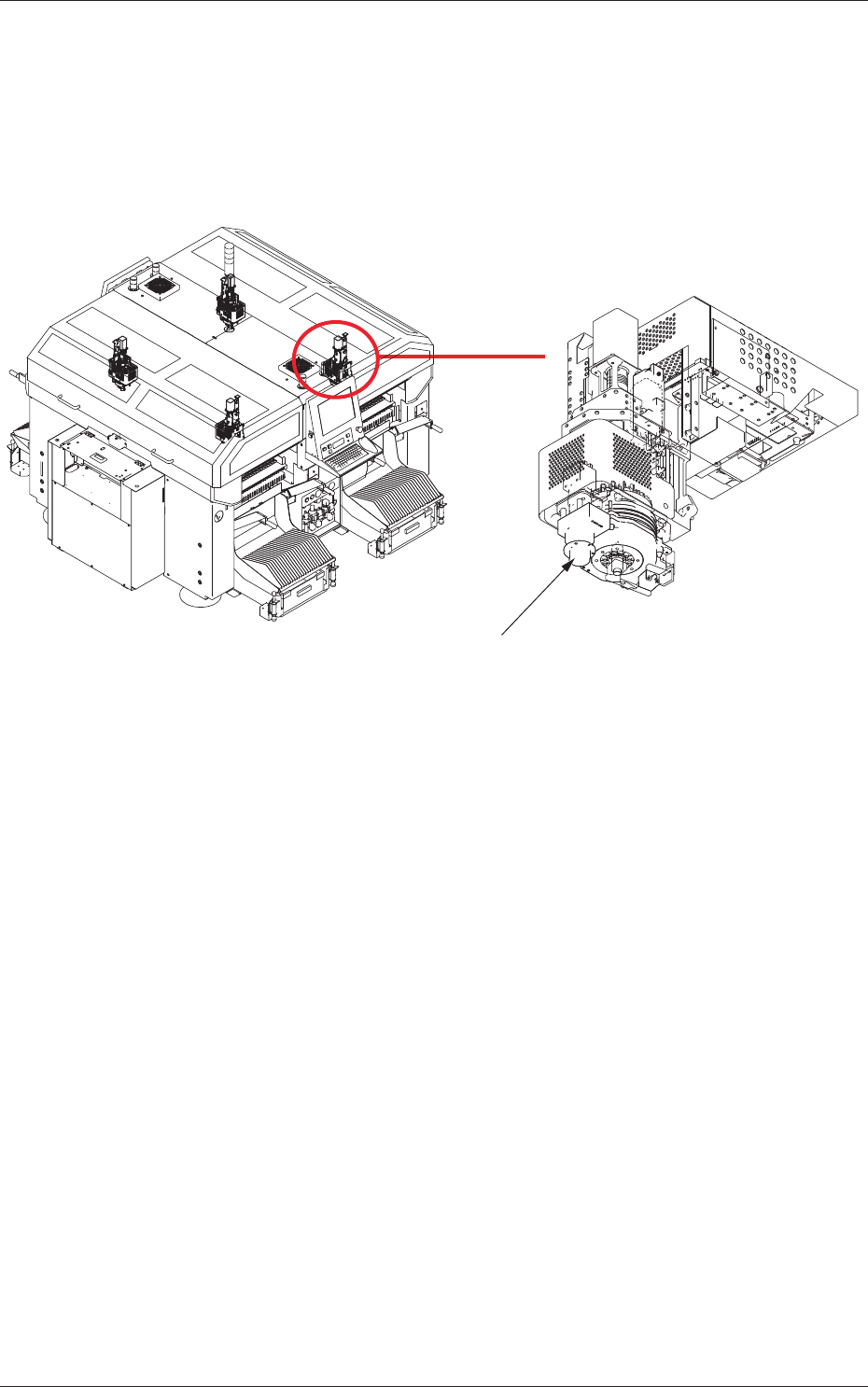

Fig.1A21 线路板识别照相机
线路板识别部的主要功能为进行线路板识别标记的位置检出和形状判
定，此外，也进行送料器位置的检出和独立摄像位置补正。
0708-001
线路板识别照相机
1-43
2.4 进行表面实际贴装的机构
2.4.7 吸嘴储料器部
为收纳吸嘴的机构。
安装头按线路板程序向吸嘴储料器上移动，装卸使用的吸嘴。
Note
(a) 分为高速吸嘴储料器 ( 标准 ) 和中异形吸嘴储料器 ( 选项 ) 两种，
根据吸嘴分别使用。
(b) 在各模块装有一块可以标准安装的吸嘴储料器。搭载多个吸嘴储
料器时对应为选项。
Fig.1A22 吸嘴储料器 ( 外观 )
Notice
请不要在吸嘴储料器部放置异物。
以免装置发生故障。
注意
请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
0708-001
