1.4 生产运行的结束
1.4.3 电闸的锁定
长期不使用装置时，请锁上电闸。
Procedure
(1) 将电闸的锁环按下图 A 方向拉出。
一旦从锁环上松手，锁环就会复位，因此请不要松开手。
(2) 在锁孔上锁。
Fig.1B15 电闸的锁定
注意
挂锁的钥匙由维修人员管理，禁止非维修人员随意动用。
0801-002
锁环
A
锁环
挂锁
2-18
2. 元件的补给
2. 元件的补给
生产运行中的元件补给分为元件断料时、生产运行中、有意识补给元
件时等。
2.1 发生元件断料时
生产运行中发生元件断料时，装置用以下警报告知。
塔灯 : 亮红色灯。
辅助灯 : 存在元件断料送料器的模块指示灯闪烁。( 元件断料
显示 )
警告音 : 警告音为断续音。
操作台的 [START] 按钮 : 闪烁。
此时按以下步骤补给元件，重新启动生产运行。
Procedure
(1) 发生元件断料时，显示“元件补给”界面。
元件断料的送料器及送料器安装台的图像显示部用红色显
示。

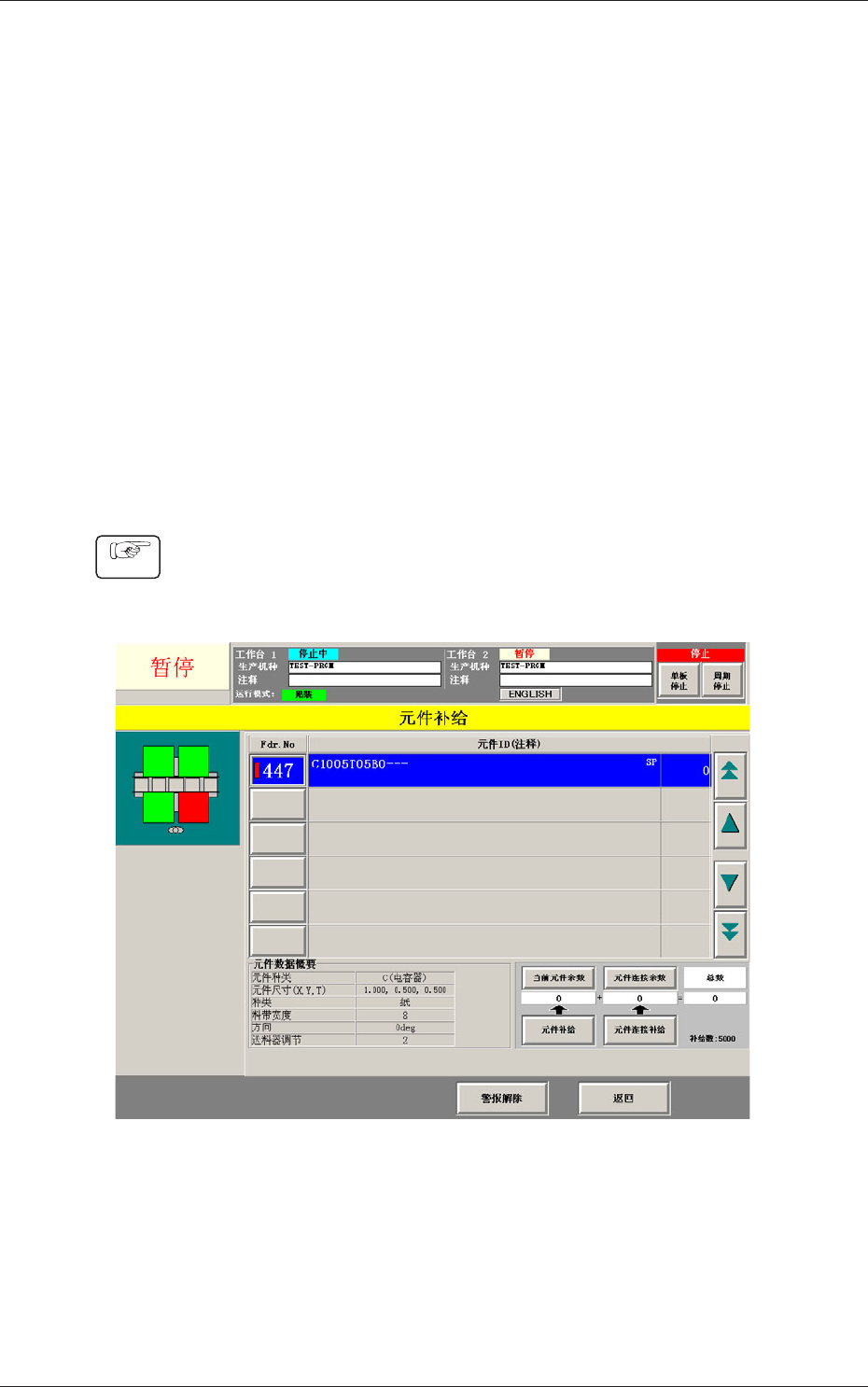

Fig.1B16 “元件补给”界面
0708-001
2-19
(2) 从“送料器一览”中按下元件断料的送料器的按钮 ( 红色 )。
在“元件补给”界面的送料器配置图上显示元件断料发生模
块内的全部送料器，发生位置用红色显示。
Note
送料器配置图用不同颜色显示送料器的状态。
红 色 : 发生元件断料和送料器未设置等无法使用送料器的状态。
粉红色 : 发生接合停止的送料器。
黄 色 : 元件断料预告等需要注意的送料器。
绿 色 : 送料器正常。
灰 色 : 线路板程序中未使用的送料器。
也能确认除元件断料的送料器 ( 红色 ) 外的其他送料器的状态并同
时进行元件补给。
(3) 按 [ 警报解除 ] 按钮，解除警报。
(4) 按元件断料送料器安装台的送料器准备完了开关，关闭开关
LED。
Fig.1B17 送料器准备完了开关
2.1 发生元件断料时
0708-001
F1 准备完了
F1 READY
F2 准备完了
F2 READY
F3 准备完了
F3 READY
F4 准备完了
F4 READY
正面操作台
背面操作台
