1-43
2.4 进行表面实际贴装的机构
2.4.7 吸嘴储料器部
为收纳吸嘴的机构。
安装头按线路板程序向吸嘴储料器上移动，装卸使用的吸嘴。
Note
(a) 分为高速吸嘴储料器 ( 标准 ) 和中异形吸嘴储料器 ( 选项 ) 两种，
根据吸嘴分别使用。
(b) 在各模块装有一块可以标准安装的吸嘴储料器。搭载多个吸嘴储
料器时对应为选项。

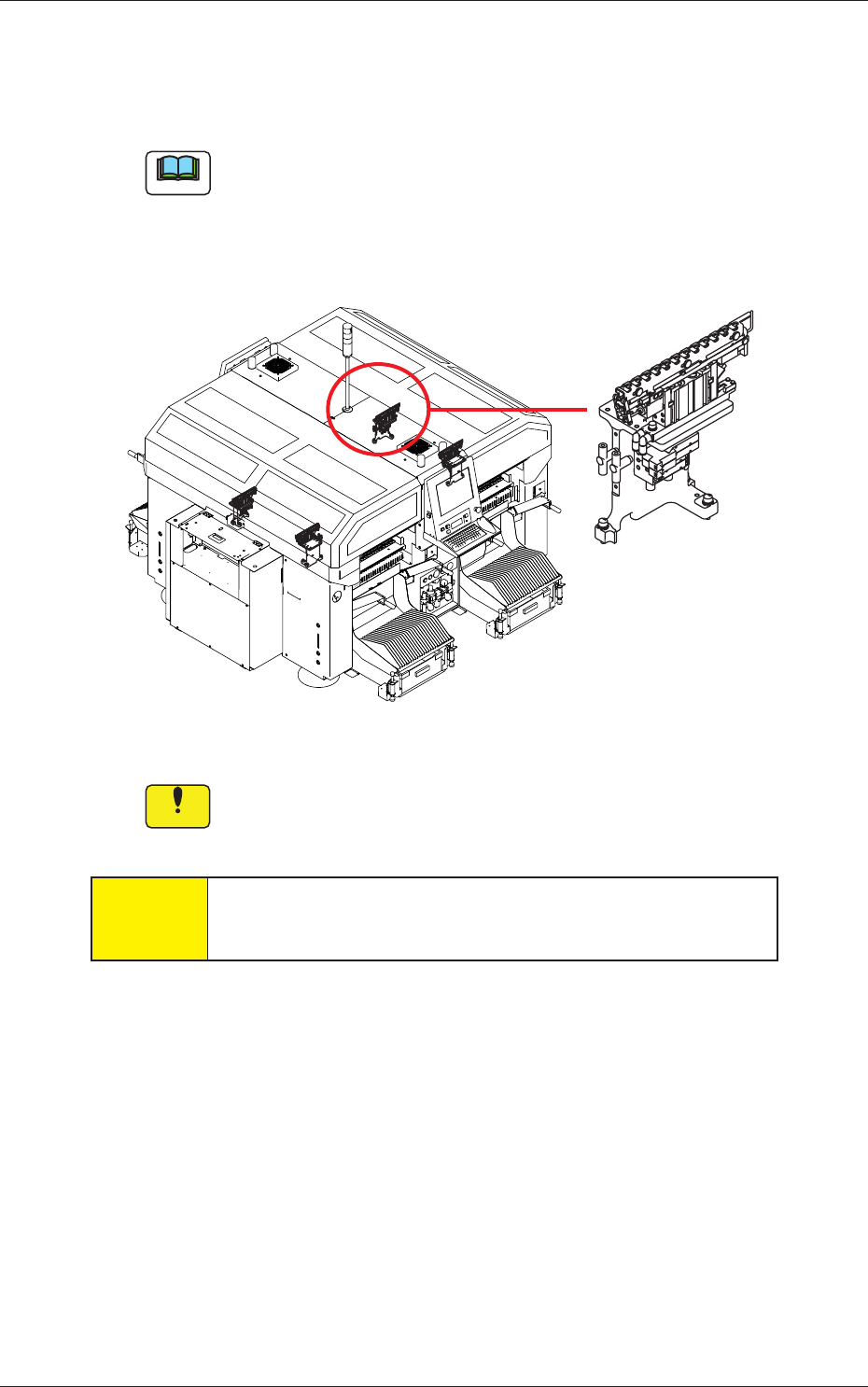

Fig.1A22 吸嘴储料器 ( 外观 )
Notice
请不要在吸嘴储料器部放置异物。
以免装置发生故障。
注意
请不要使磁铁等带磁性的物品靠近吸嘴。
以免在吸取元件、贴装元件时发生异常。
0708-001
1-44
2.4 进行表面实际贴装的机构
2.4.8 送料器安装台和送料器批量更换推车
(1) 送料器安装台
送料器安装台是供给元件的机构。
通过安装在送料器安装台上的带式送料器供给元件。
各送料器安装台上贴有表示送料器配置位置的 Fdr.No. 板。
Fig.1A23 送料器安装台和送料器批量更换推车
发生元件断料或送料器问题等无法再吸取以下元件时，可切换代替通
道继续自动运行 ( 送料器替代运行 )。此时也可以切换前后横梁的通路。
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
0708-001
送料器批量更换推车
送料器安装台
1-45
(2) 送料器批量更换推车
是为了将送料器安装台安装到装置主机上的手推车。可使用送料器批
量更换推车批量更换送料器安装台。并且通过事先在预备推车里准备
送料器，可大幅缩短机种切换 ( 送料器更换 ) 时间。
装备有碎屑箱，用来整理并废弃从带式送料器供给元件时剪切下来的
料带碎屑。
Fig.1A24 送料器批量更换推车
警告
若不安装送料器批量更换推车，送料器安装部分会发生间隙，
危险。
请在安装送料器批量更换推车的状态下使用装置。
注意
注意手指被压碎
•
移动送料器批量更换推车时，请握住把手进行操作。
注意脚下
•
移动送料器批量更换推车时，请注意不要撞到脚。尤其是
地面有突起或凹凸或卡在铺盖物的高低差或下沉处时，会
出现推车的移动电阻突变的情况。
2.4 进行表面实际贴装的机构
0708-001
送料器安装台
碎屑箱
把手
制动阀
连接器
把手
制动阀
