4 - 12 1.4 线路板识别标记的说明 1.4 线路板识别标记的说明 (1) 形状 / 尺寸 Table 1D3-1 0708 - 001
4-11

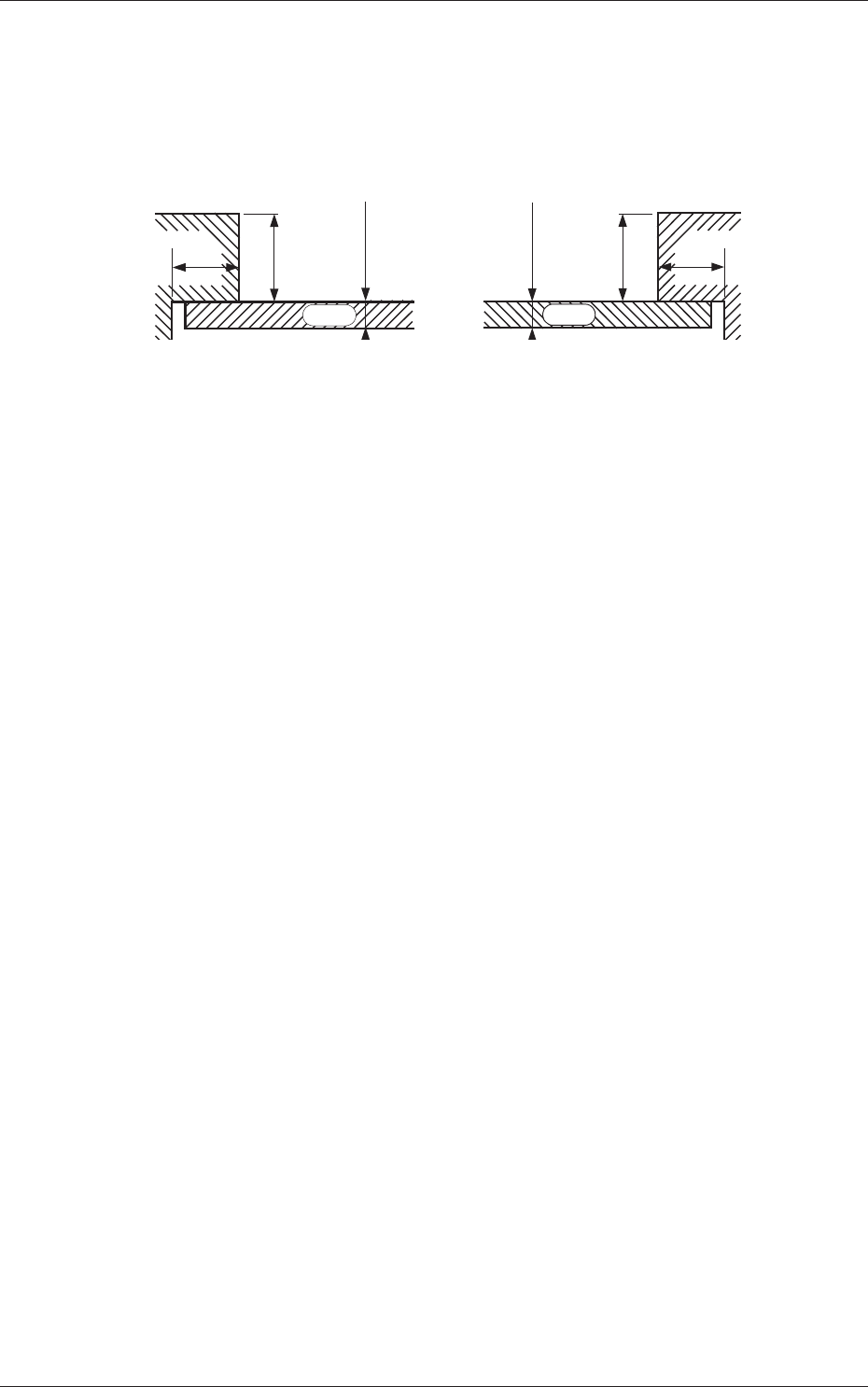

(3) 与障碍物的最小接近临界距离
•
障碍物 ( 参照各部截面图 ) 与吸嘴或元件的最小接近临界距离
为“0.5mm”以上。另外，“线路板上面”成为基准。
Fig.1D2
0.5 ～ 5.0
3.0
线路板
0.5 ～ 5.0
3.0
线路板
2.0
2.0
1.3 元件贴装条件
( 装置前侧 )
( 装置后侧 )
单位 :mm
0708-001
4-12
1.4 线路板识别标记的说明
1.4 线路板识别标记的说明

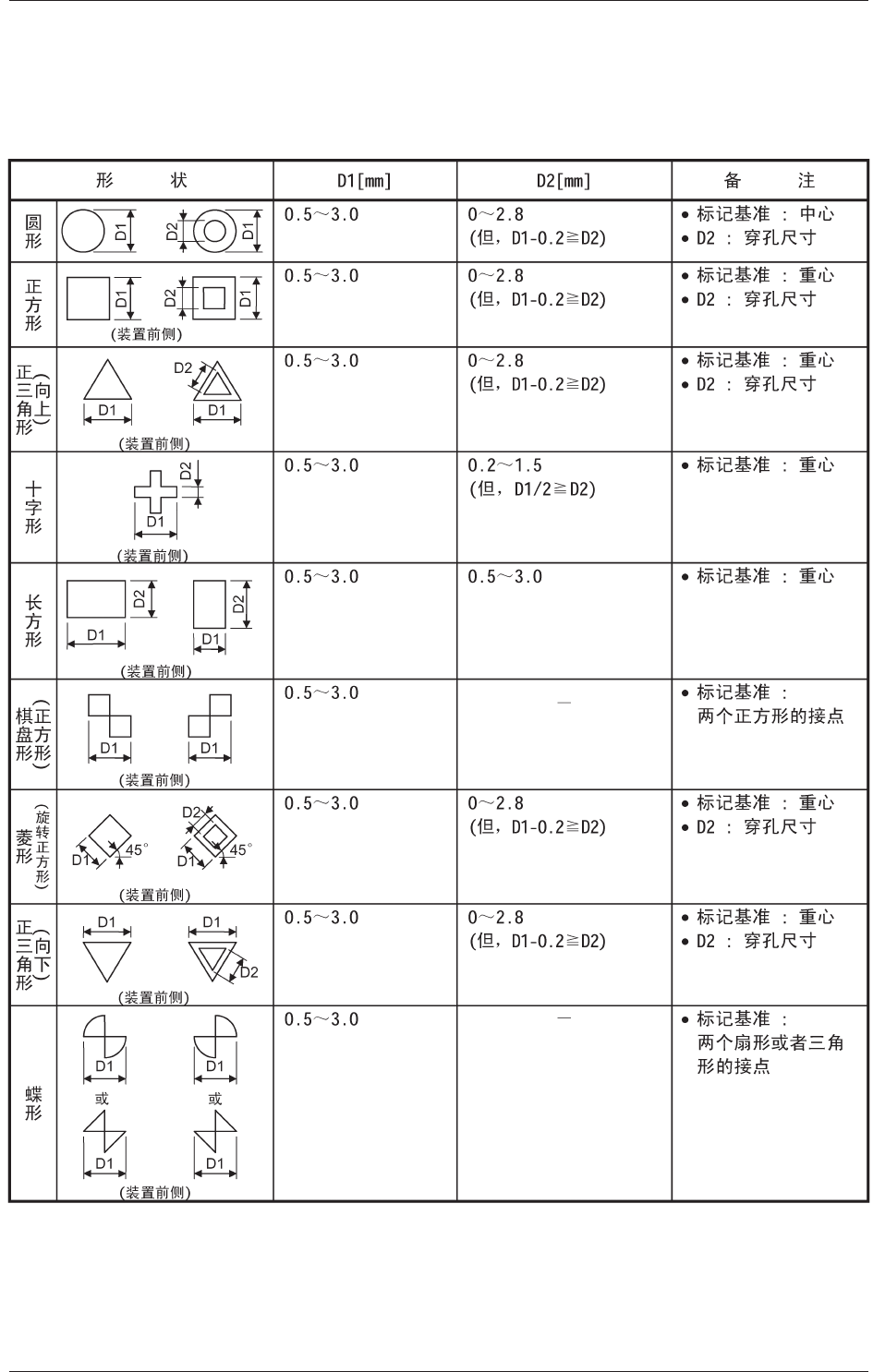

(1) 形状 / 尺寸
Table 1D3-1
0708-001
4-13
1.4 线路板识别标记的说明

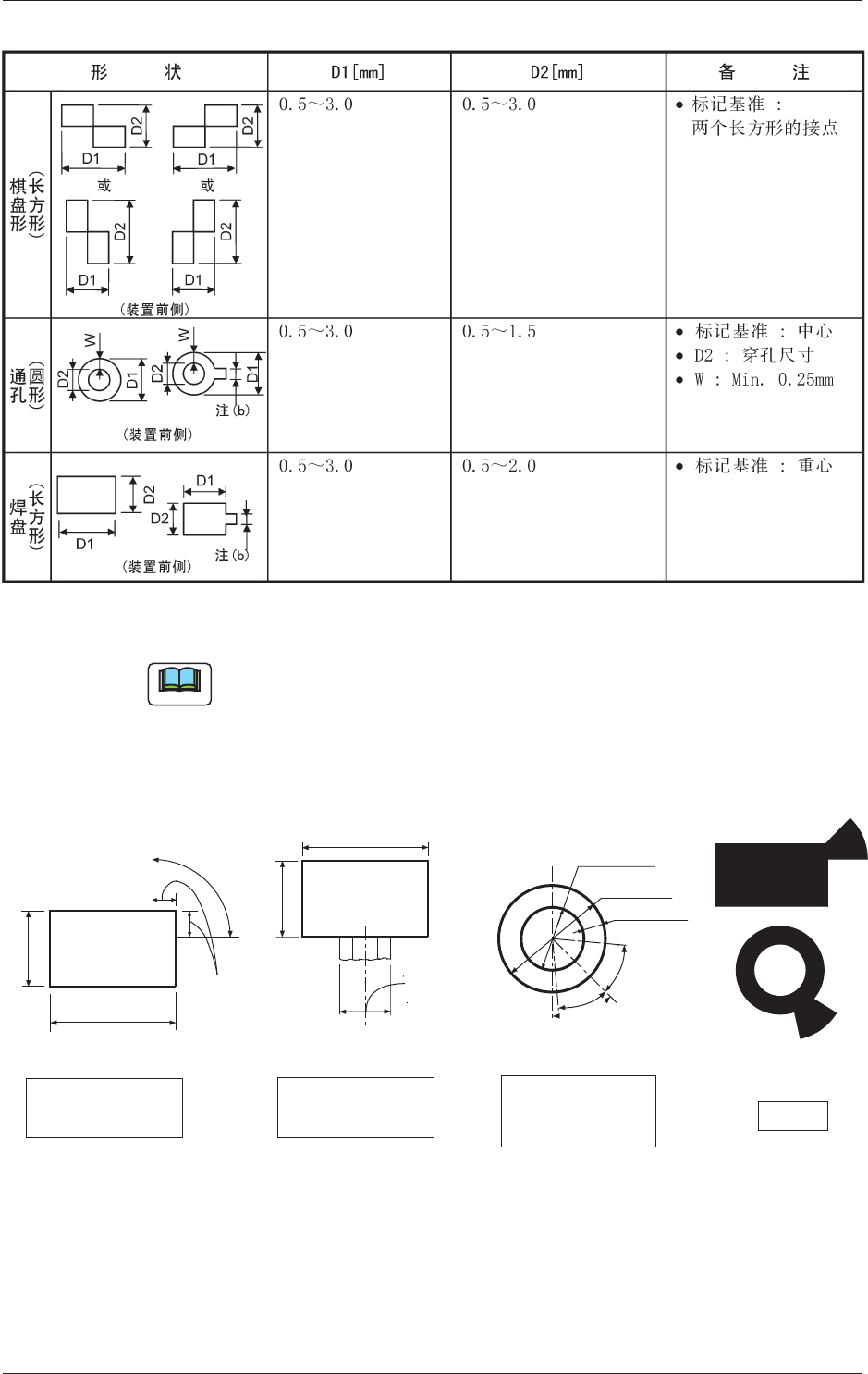

Table 1D3-2
Note
(a) 对于基准图形，标记尺寸误差须在
±
10% 以内。
(b) 从通孔以及焊盘分出来的配线方向以 45
°
为一个单位，只有一个。
(c) 从焊盘以及通孔分出来的配线规格
单位 : mm
Fig.1D2-1
0708-001
与配线的连接范围
焊盘45°单位
配线位置范围
焊盘90°单位
配线位置范围
(装置前侧)
(装置前侧)
边的1／3
0.5～2.0
0.5～2.0
边的1／3
与配线的
连接范围
(装置前侧)
配线例
通孔
配线位置范围
(右下45°时)
0.5～2.0
0.5～2.0
(装置前侧)
(与配线的
连接范围)
0.5～1.5
1.0～2.0
Min.0.25
45°
40°
40°
