1 - 5 2.1 装置外观 Fig.1A2-2 装置外观 ( 背面 ) 0708 - 001 (2.2.1) [送料器准备完了]开关 背面操作台 ［紧急停止］按钮 (2.2.2) 开闭门 塔灯 辅助灯 辅助灯 开闭门 (2.2.3) (2.3.3) (2.3.3) (2.3.2) (2.2.3) (2.3.4) [工作台准备完了] 开关 (2.2.2) 供给排出传送带盖
1-4
2. 各部分的名称和功能
0708-001
(2.2.1)
[送料器准备完了]开关
正面操作台
［紧急停止］按钮
(2.2.2)
开闭门
塔灯
辅助灯
辅助灯
开闭门
电闸
(2.3.1)
(2.2.3)
(2.3.3)
(2.3.3)
(2.3.2)
(2.2.3)
(2.3.4)
[工作台准备完了]
开关 (2.2.2)
供给排出传送带盖
2. 各部分的名称和功能
2.1 装置外观

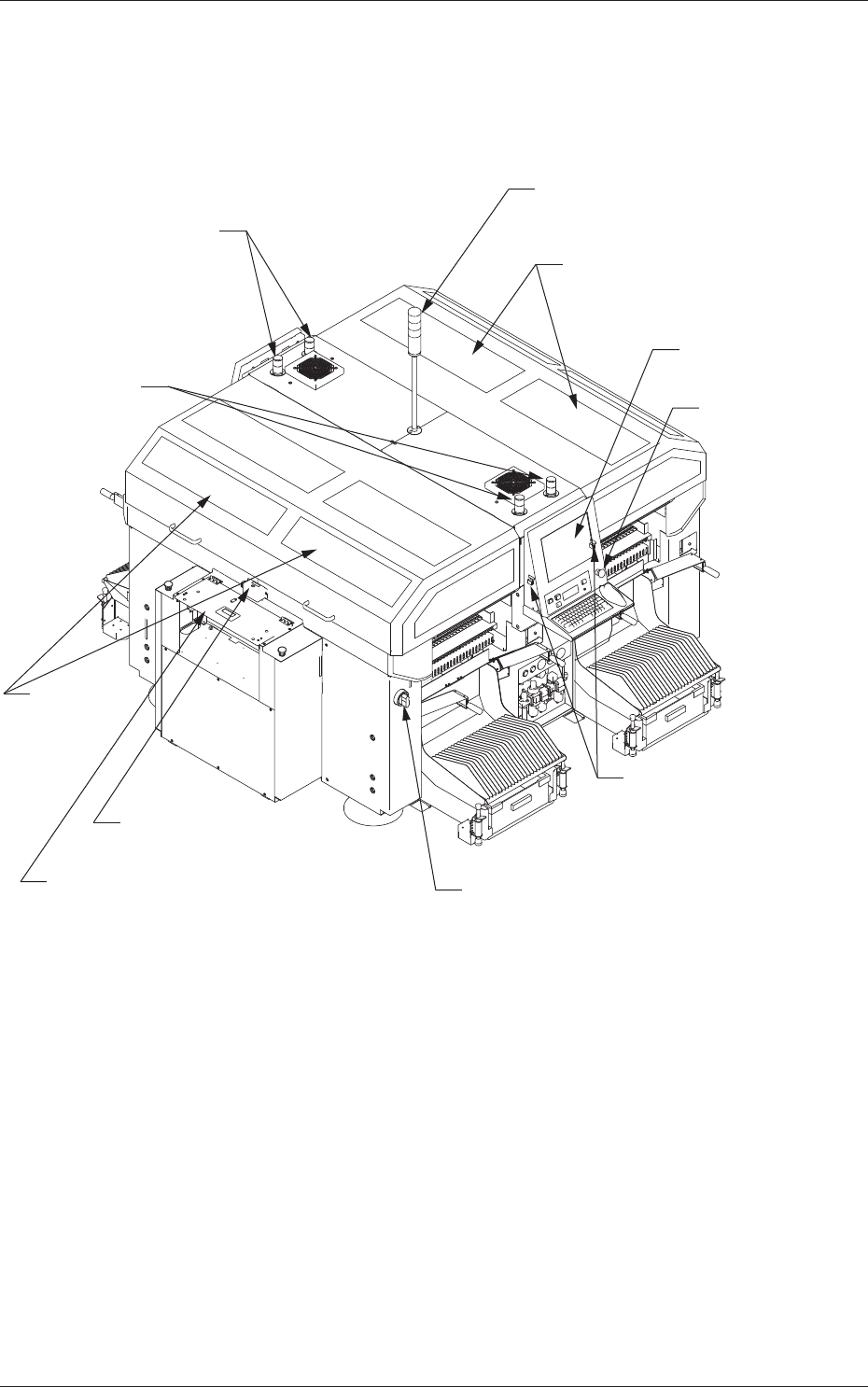

Fig.1A2-1 装置外观 ( 正面 )
1-5
2.1 装置外观

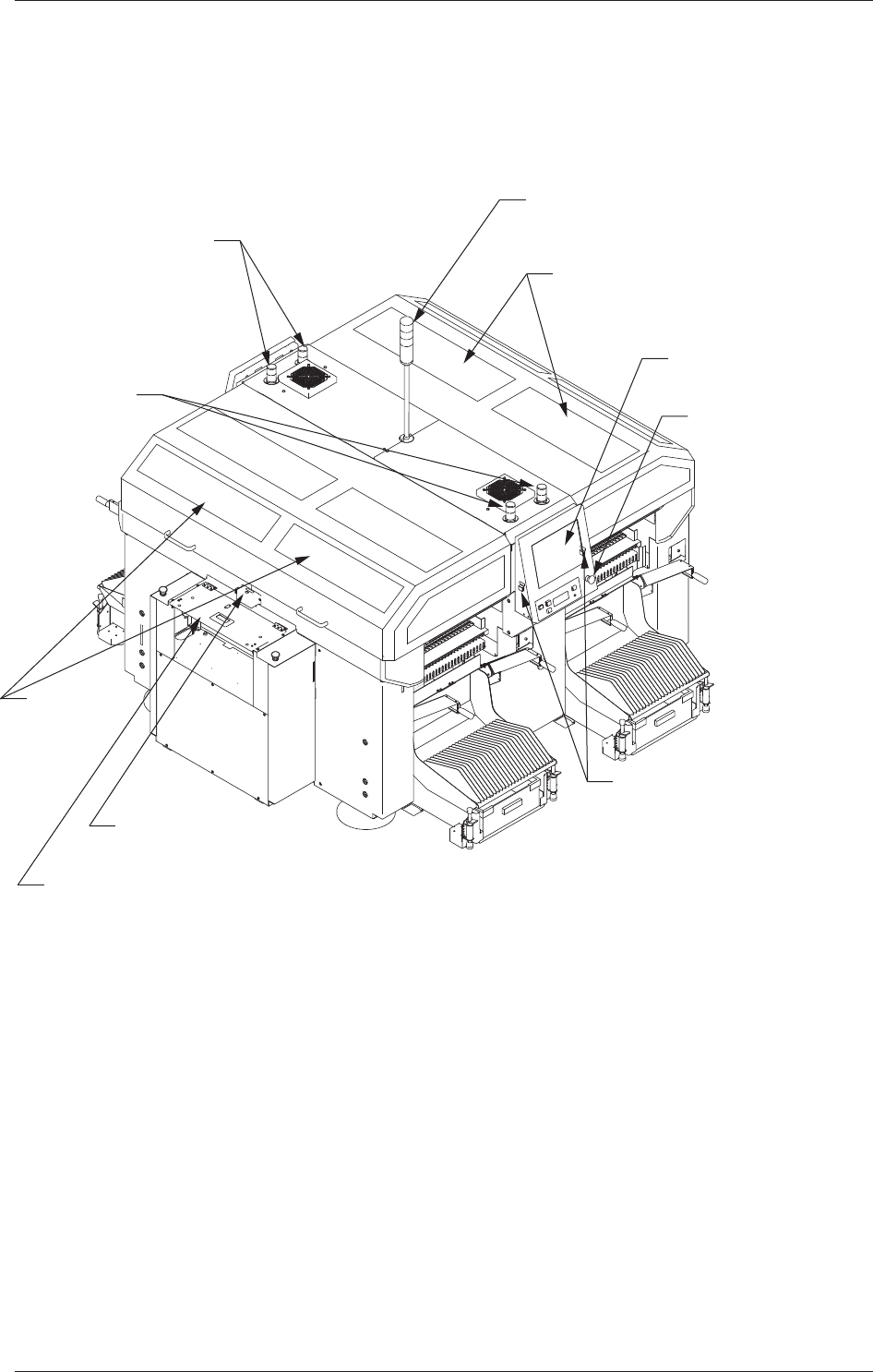

Fig.1A2-2 装置外观 ( 背面 )
0708-001
(2.2.1)
[送料器准备完了]开关
背面操作台
［紧急停止］按钮
(2.2.2)
开闭门
塔灯
辅助灯
辅助灯
开闭门
(2.2.3)
(2.3.3)
(2.3.3)
(2.3.2)
(2.2.3)
(2.3.4)
[工作台准备完了]
开关 (2.2.2)
供给排出传送带盖
1-6
紧急停止
[紧急停止]按钮
2.2 保护使用者的机构
2.2 保护使用者的机构
2.2.1 [ 紧急停止 ] 按钮
Fig.1A3 [ 紧急停止 ] 按钮
在非常时期需紧急停止装置时使用 [ 紧急停止 ] 按钮。
按 [ 紧急停止 ] 按钮，装置马上停止，操作台的 [POWER ON] 按钮变为
红色。
•
[ 紧急停止 ] 按钮的上锁
按 [ 紧急停止 ] 按钮，停止装置，[ 紧急停止 ] 按钮被锁定。
•
[ 紧急停止 ] 按钮的解锁
确认并排除紧急停止的原因，进行各部的再确认后，向右旋转 [ 紧
急停止 ] 按钮，锁定被解除。
Notice
[ 紧急停止 ] 按钮是紧急停止控制电源的 Emergency Stop 按钮。
•
本装置没有设置进行所有负载电源紧急停止的 Emergency Switch
Off。
需要 Emergency Switch Off 时，请用户自行在装置外部准备。
