3 - 16 3.5 生产块数的设定 3.5 生产块数的设定 Procedure (1) 按“设定”菜单的 [ 生产块数设定 ] 按钮，便显示“生产数量设定”界面。 Fig.1C11-2 (2) 在“生产数量设定”界面中，设定线路板的生产块数。 Reference 有关详细内容，请参照第二卷第三章 7. “生产数量设定” 界面。 0708 - 001

3-15

3.4 吸嘴的准备

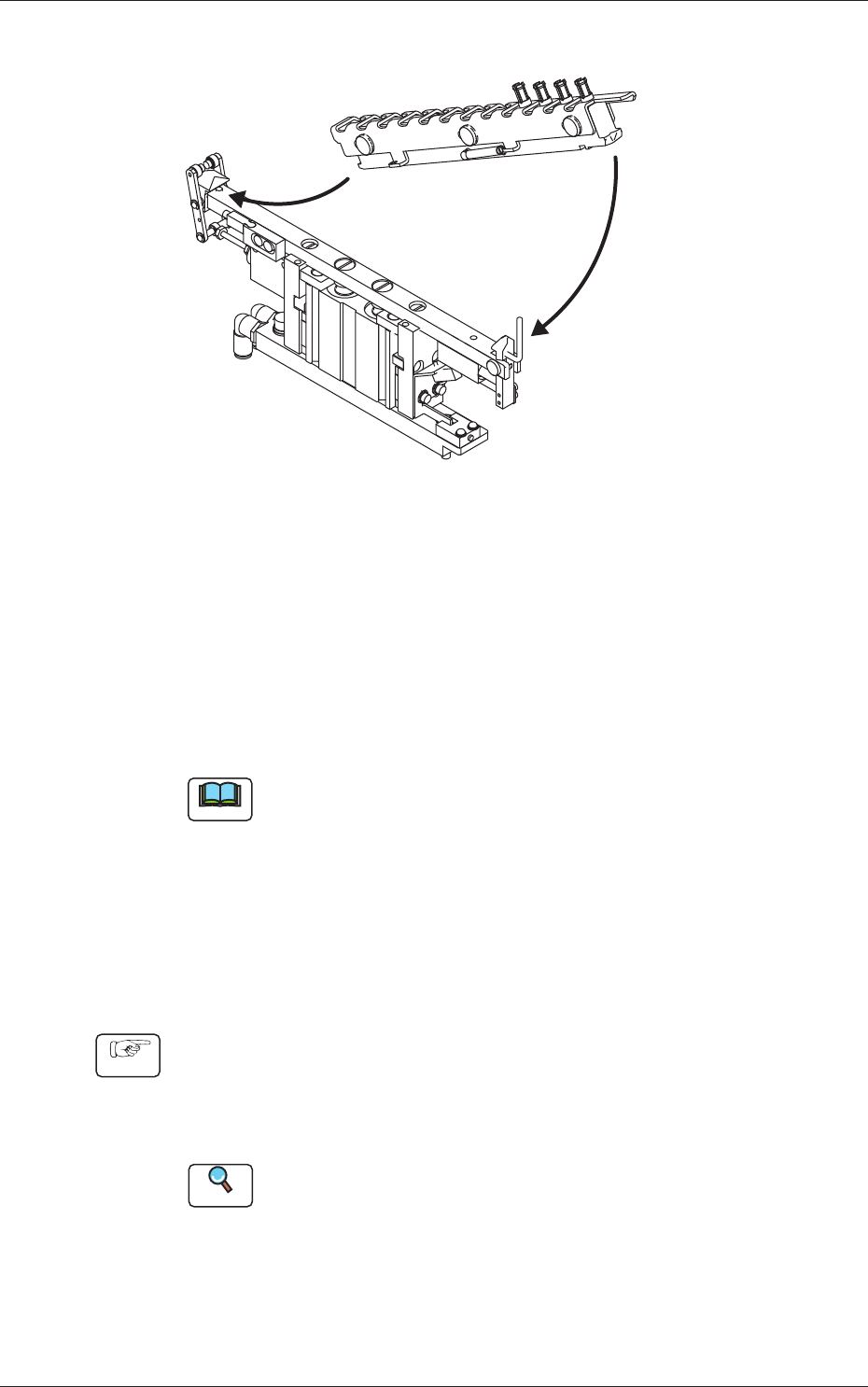

(6) 将吸嘴储料器安装到装置上。

Fig.1C11-1

(7) 在“吸嘴交换”界面中，设定是否使用安装头吸嘴有无确认、

吸嘴水准教示、确认贮备器内有无吸嘴、吸嘴直径确认 ( 中

异型元件用吸嘴时，识别吸嘴 )。

(8) 在“吸嘴交换”界面中，按 [ 吸嘴交换 ] 按钮，在 10 秒钟

内按下操作台的 [START] 按钮，在安装头贴装吸嘴。

另外，在 (7) 中，各设定为 [ 使用 ] 时，也进行该教示和确认。

Note

在搭载了吸嘴储料器增设 ( 选项 ) 的装置中，根据在吸嘴储料

器增设 ( 选项 ) 准备机种切换后的吸嘴，吸嘴收纳和吸嘴贴装

连续动作。

(9) 在“吸嘴交换”界面中，按 [ 吸嘴确认 ] 按钮，再按操作台

的 [START] 按钮，确认是否装备了正确的吸嘴。

3.4.2 吸嘴位置的教示

Procedure

(1) 在“吸嘴交换”界面中，按 [ 吸嘴位置补正值 ] 按钮，便显示“吸

嘴位置补正值”界面。

(2) 进行各吸嘴位置补正值的教示。

Reference

有关详细内容，请参照第二卷第三章 6.“吸嘴交换”界面。

0708-001

先装

锁定

3-16

3.5 生产块数的设定

Procedure

(1) 按“设定”菜单的 [ 生产块数设定 ] 按钮，便显示“生产数

量设定”界面。

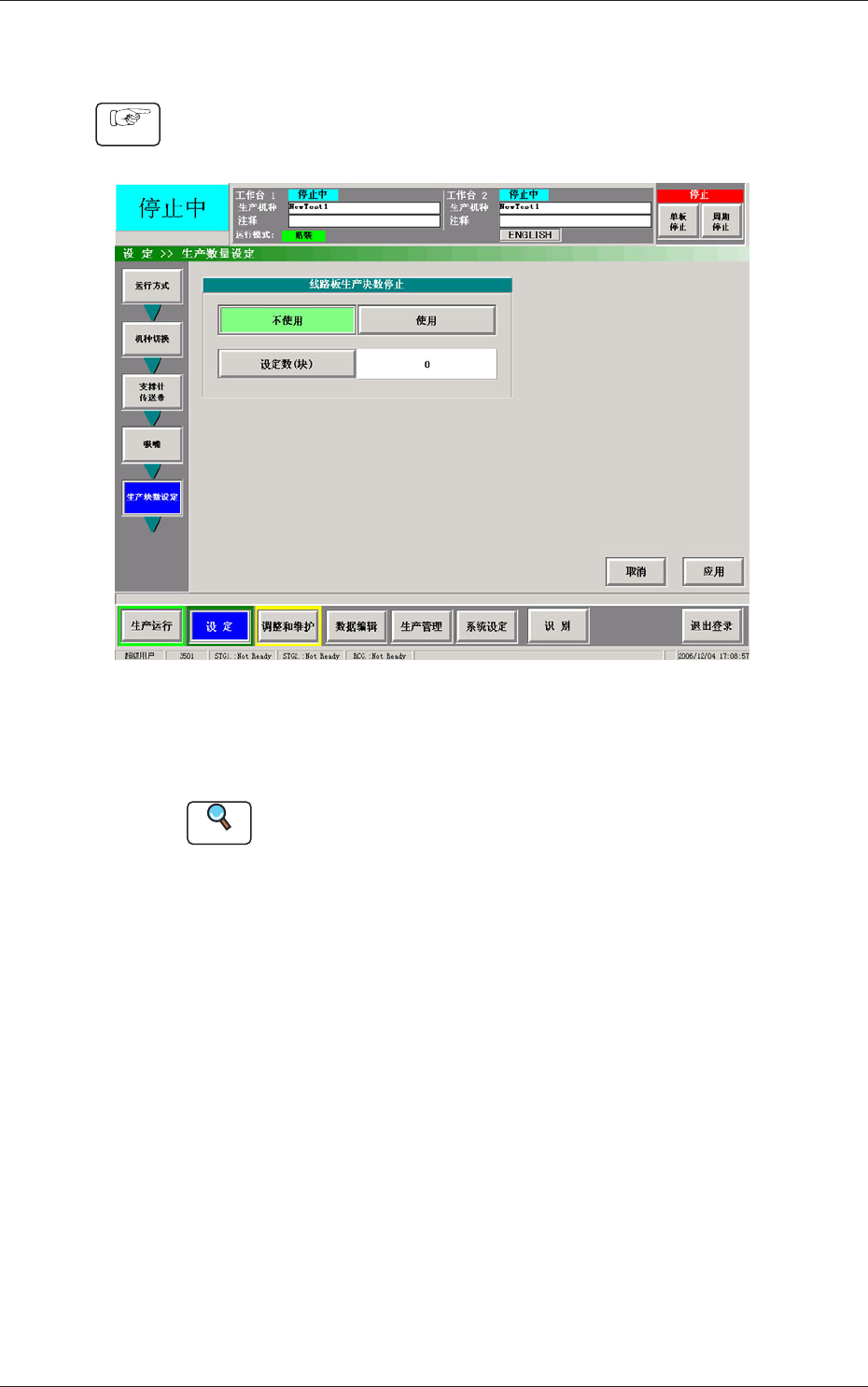

Fig.1C11-2

(2) 在“生产数量设定”界面中，设定线路板的生产块数。

Reference

有关详细内容，请参照第二卷第三章 7.“生产数量设定”界面。

0708-001

3-17

3.6 线路板搬运和位置定位状态的确认

在“生产运行”菜单的“线路板搬运”界面中确认线路板搬运和位置

定位状态。

Procedure

(1) 按“生产运行”菜单的 [ 线路板搬运 ] 按钮，显示“线路板搬运”

界面。

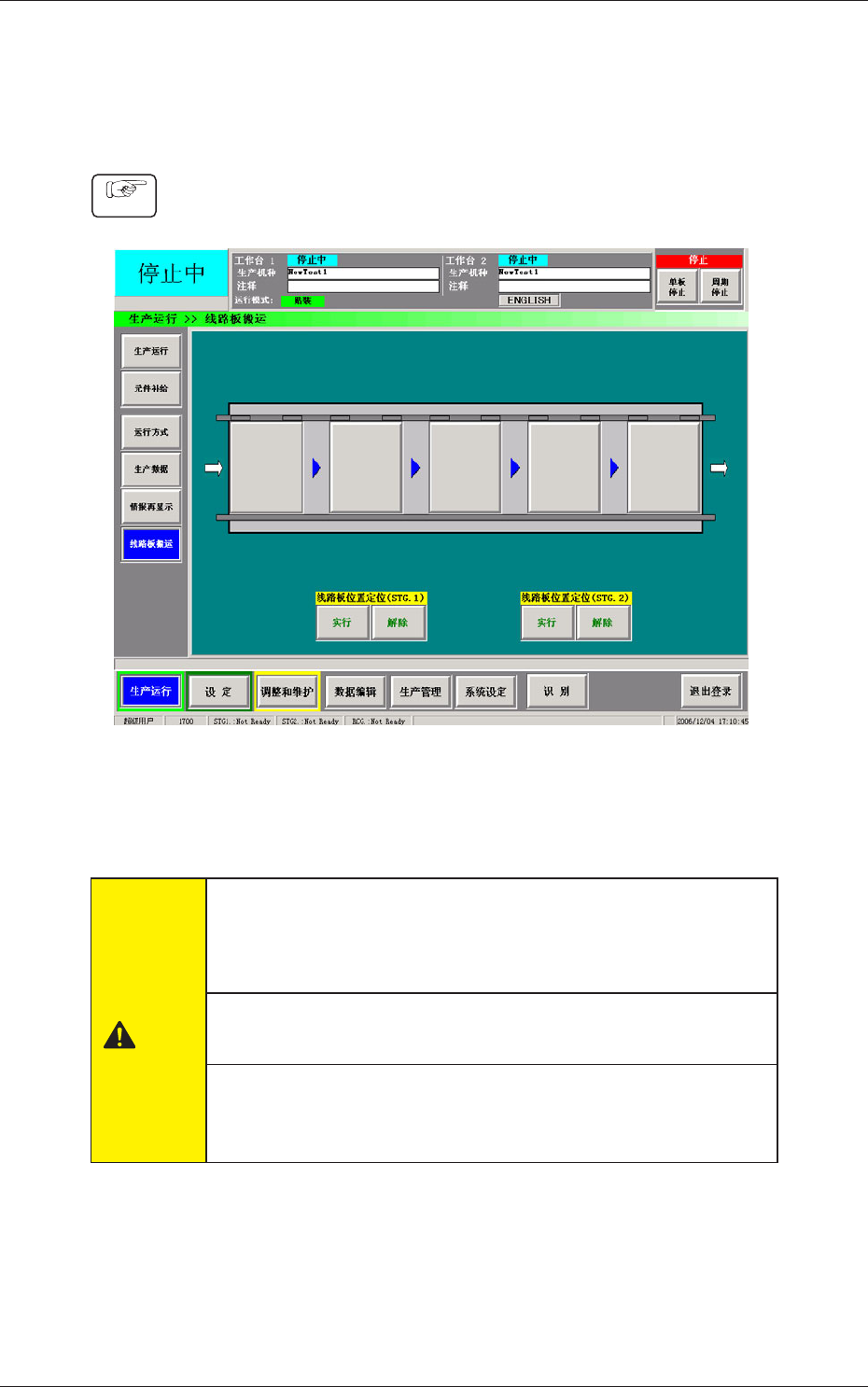

Fig.1C12　“线路板搬运”界面

(2) 打开传送带盖，将线路板搬运到供给传送带。

0708-001

注意

打开传送带上盖时，若不用磁铁夹进行固定，传送带上盖就会

倒下，有可能夹住手或手指而受伤。

并且，有可能损坏传送带上盖或机盖开闭检出传感器。

磁铁夹上附着异物时，请去除。有可能造成无法固定传送带

上盖。

请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近磁铁夹。

磁性会导致磁卡数据消失、损坏钟表类。
