1 - 49 [ 简短解说］ 元件识别的原理 元件识别根据照明方式的不同有反射识别方式和透过识别方式，可自 动切换到元件数据库中设定的照明方式。 (1) 反射识别方式 下图表示反射识别方式的识别部截面图和识别光的流向。 根据反射照明 1、2、3，决定适当的照明方法，进行元件识别。 Fig.1A27 从反射照明 1、2、3 放射出的光照到元件下部。该反射光通过单筒镜 进入 CCD 照相机。即从 CCD 照相机可看到元件的引脚。 Fig.1…
1-48

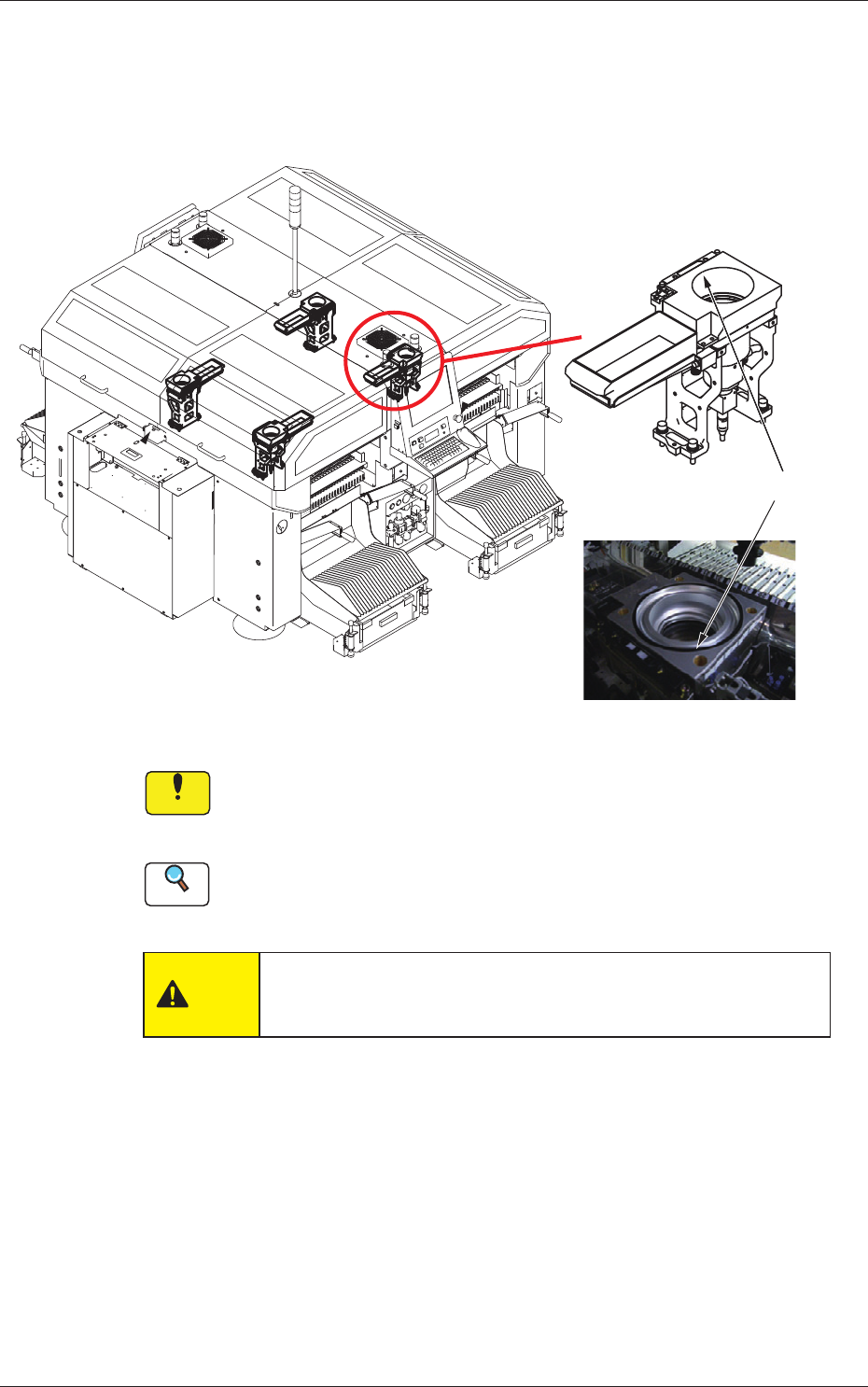

2.4.9 元件识别部
各横梁守备范围内分别搭载有元件识别照相机和照明用光源，检查吸
嘴吸取的元件。
Fig.1A26 元件识别部
Notice
请不要弄脏识别照相机的保护玻璃。
有可能降低识别精度。
保护玻璃受污时，请参照第四卷 : 维护保养 & 故障处理 第一章 3.3.3
元件识别照相机部。
注意
清扫时请戴手套，以免被遮罩边缘切伤手。
装备有元件下面通过来自下方的直接照明而获取的元件反射像的反射
照明 ( 并用环状照明和同轴照明 ) 和扩散板通过来自下方的照明获取
元件透过像的透过照明 ( 环状照明 )，每个元件切换使用。
2.4 进行表面实际贴装机构
0801-002
Reference
遮罩(BGA元件用)
1-49
[ 简短解说］ 元件识别的原理
元件识别根据照明方式的不同有反射识别方式和透过识别方式，可自
动切换到元件数据库中设定的照明方式。
(1) 反射识别方式
下图表示反射识别方式的识别部截面图和识别光的流向。
根据反射照明 1、2、3，决定适当的照明方法，进行元件识别。
Fig.1A27
从反射照明 1、2、3 放射出的光照到元件下部。该反射光通过单筒镜
进入 CCD 照相机。即从 CCD 照相机可看到元件的引脚。
Fig.1A28 识别图像上的显示示例
2.4 进行表面实际贴装机构
0801-002
(CCD照相机)
单筒镜
元件
吸嘴
扩散板
聚焦面
元件识别照相机
反射3(环状上)
透过
反射1(环状下)
反射2(同轴)
遮罩
遮罩
1-50
[ 简短解说］ 元件识别的原理 ( 续 )
(2) 反射识别方式 (BGA 元件 )
下图表示反射识别方式 (BGA 元件 ) 的识别截面图和识别光的流向。
Fig.1A29
从反射照明 3 放射出的光照到 BGA 元件下部的球。该反射光通过单筒
镜进入 CCD 照相机。球显像为圆环状。从 CCD 照相机可看到球的位置
和球的有无。
2.4 进行表面实际贴装机构
0801-002
(CCD照相机)
单筒镜
BGA元件
吸嘴
扩散板
聚焦面
元件识别照相机
反射3(环状上)
透过
反射1(环状下)
反射2(同轴)
遮罩 遮罩
