BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项:高频度 4
E35CCC-32-241-A1
4.5-6
4.5.6 导线浮动检查容许值
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA
105
复合型
106
元件检查
可选项
可复数指定 只用于 3D
功能
设定 3D 识别中导线浮动检查容许范围。
(在没有指定此可选项时,导线浮动检查容许范围为推荐值。)
说明
请在想要改变导线浮动检查容许范围时指定。
选择 2D 摄像机时无效。
设定
请输入导线浮动容许范围。
适用元件例
QFP
BGA
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项:高频度 4
E35CCC-32-241-A1
4.5-7
4.5.7 横向竖立检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA
105
复合型
106
元件检查
可选项
可复数指定
功能
进行两端 2 接头元件的横向竖立检查。
说明
在进行本检查时,电极宽度或者元件中央部分的宽度需要有大幅度地变化。
设定
横向竖立时的电极厚度
请参照图形输入厚度。
横向竖立检查方
请选择横向竖立时,与通常情况相比下列哪些项目
发生了变化。
‘电极宽度变化’:
电极宽度变小。
‘中央宽度变化’:
明亮的元件本体,其中央宽度变小。
‘中空’:
中间为空洞
临界值
请选择‘使用推荐值’
适用元件例
2 脚二极管
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项:高频度 4
E35CCC-32-241-A1
4.5-8

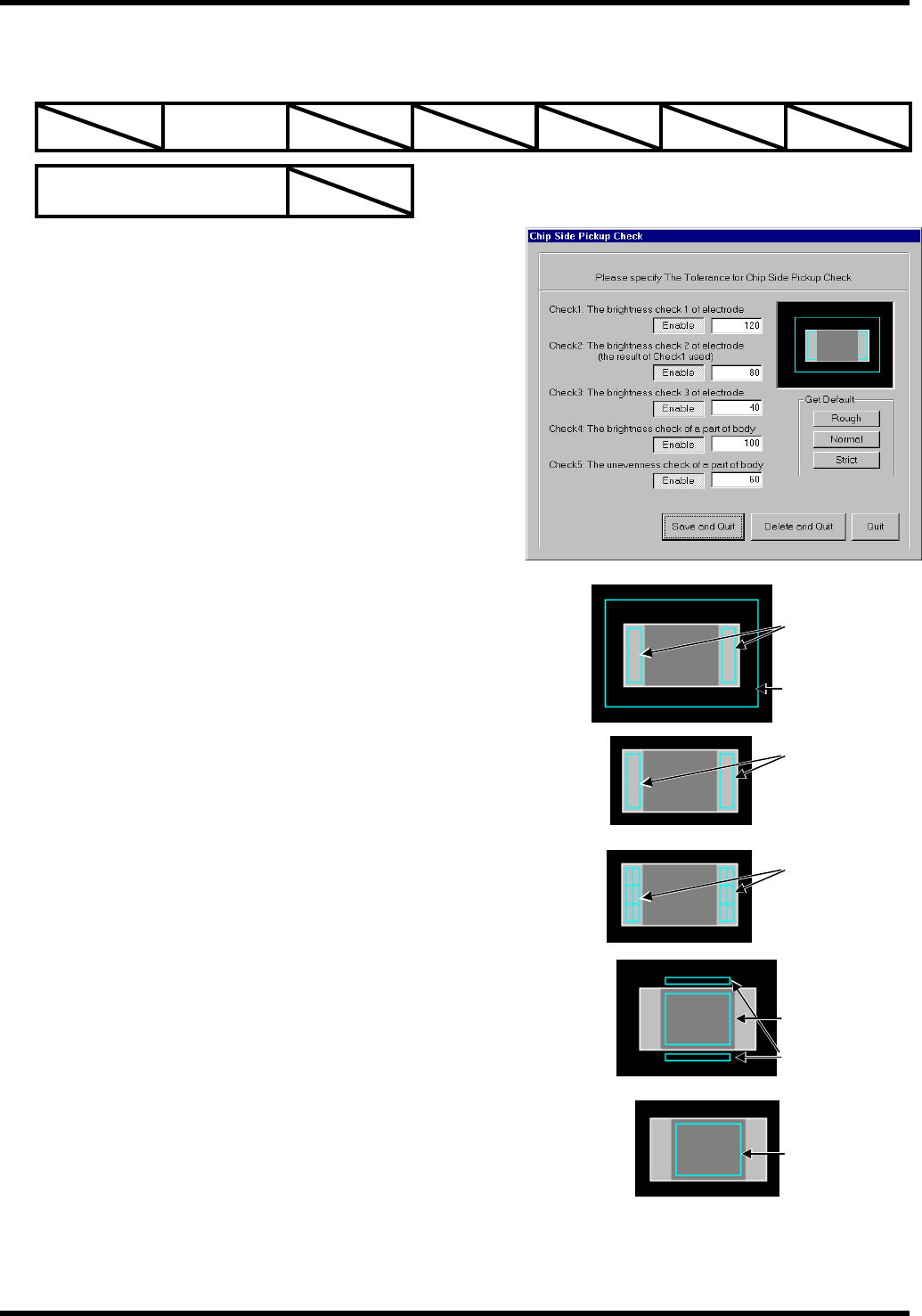

4.5.8 芯片竖立吸附检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA
105
复合型
106
元件检查
可选项
可复数指定
功能
进行芯片的竖立吸附、未吸附、反面时的吸附状态的检查
时指定。
说明
在进行本检查时电极或者元件中央部分的明亮度需要
有大幅度地变化。
元件形状的偏差大时,请将设定也稍大些。
设定
电极部分与背景部分的明暗大小(1255
电极部分与背景部分的明暗大小超过设定值会发生错误。
以教学尺寸表示的电极部分的明暗大小(1255
由教学尺寸算出的电极位置的大小与检测出的实际的
电极部分的明暗大小超过设定值会发生错误
电极上的明暗大小(1255
电极部分所分割的各个区域的明暗大小超过设定值会
发生错误。
元件部分与背景部分的明暗大小(1255
元件部分与背景部分的明暗大小超过设定值会发生错误。
元件部分的明暗偏差度(1999
元件部分的明暗偏差度3σ)超过设定值会发生错误。
适用元件例
方芯片电阻、方芯片电容器
电极部分
电极部分
背景部分
电极部分
元件部分
背景部分
元件部分
