BM122/123/221/231 元件识别数据制作方法 4.3 识别可选项：高频度 2 E35CCC-32- 221-A1 4.3-2 4.3.2 断口导线自动 生成 适用型号 穿过箱型 100 箱型 101 内部电极型 102 外部电极型 103 导线型 104 BGA 型 105 复合型 106 元件记录 可选项 可复数指定 功能 在实际存在的导线间自 动生成断口导线。 说明 导线外侧没有断 口导线，但是内侧有 断…
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-1
4.3. 识别可选项：高频度 2
E35CCC-32-221-A1
4.3.1 新断口导线
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
请在导线有遗漏或导线间有东西时指定。
说明
在导线有遗漏时，需要指定新的断脚，以使导线群的中心在元件的中心线上。
与以往的断脚以及导线位置的指定方法有所不同。并可以指定五处以上。另外，根据指定的顺序，动作有
时会不同。
遗漏导线，可以象散热器一样，区别指定无视区域。
设定
插入部分
请指定是否有导线或者是否无视。
‘无导线’：有断脚时
‘有散热器等、除导线以外的东西’：无视时
指定边
在各边只有一处需要指定时，请按照以往的操作内
容，输入各边、位置以及根数。
一边需要指定两处以上时，位置将在实际导线以及断
脚组合位置上。
适用元件例
接头
带散热器 SOP
BGA / CSP
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-2

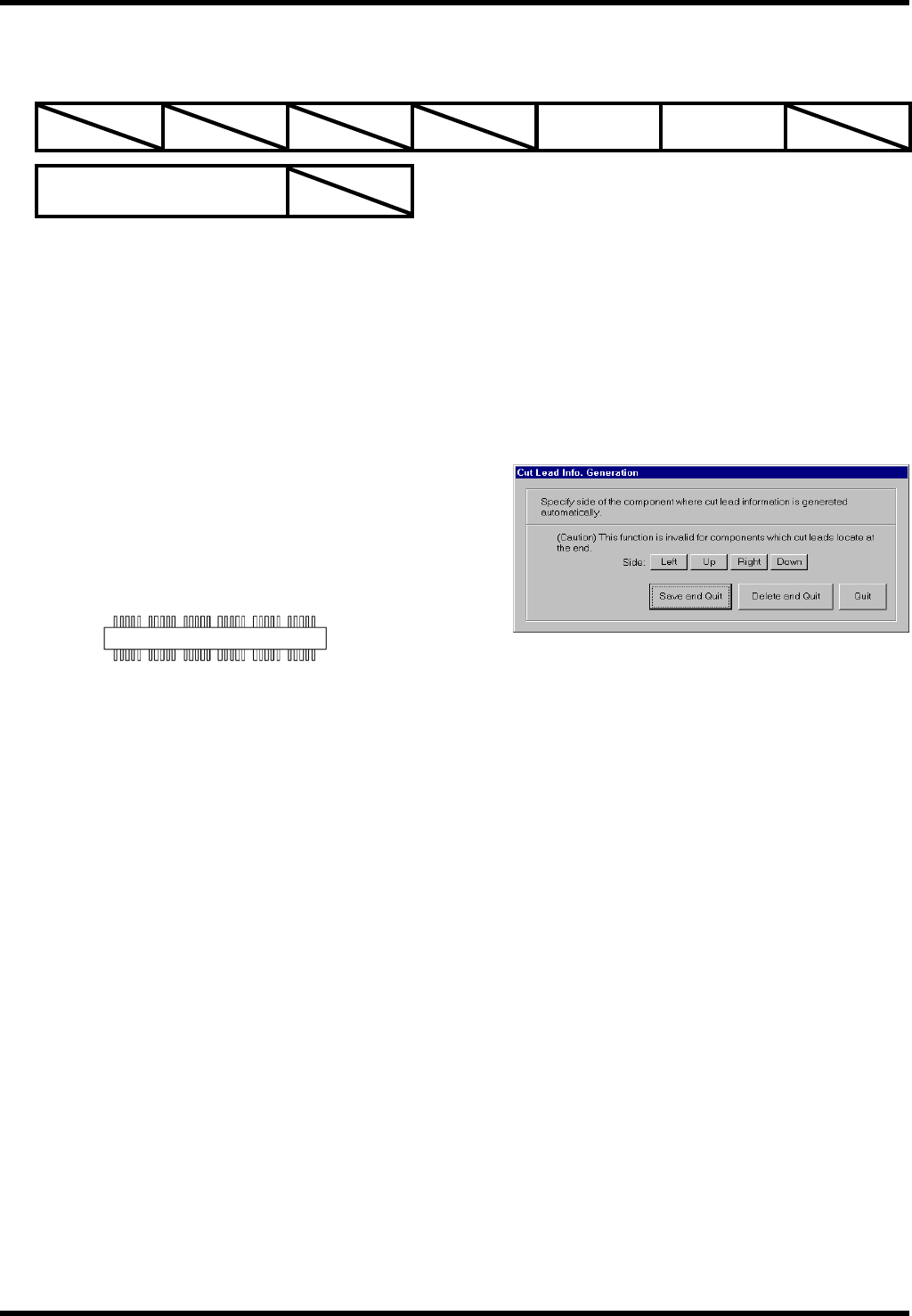

4.3.2 断口导线自动生成
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
在实际存在的导线间自动生成断口导线。
说明
导线外侧没有断口导线，但是内侧有断口导线（有散热器时不行）时，自动内插检测断口导线。
此功能在断口导线较多、指定繁琐时比较方便。
设定
指定边
请指定自动生成断口导线功能的边。
适用元件例
接头
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-3
4.3.3 指定加强导线
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
在导线的两侧有加强导线或者有个别的导线、电极时指定。
（在无本可选项指定时，则识别沿导线排列方向上没有任何东西。）
说明
导线型 104 以导线排列方向上无任何东西的元件为对象。通过补加本可选项，可以无视导线排列方向上的
东西。
设定
指定边
指定改变电极形状的边。
指定内容如果相同时可以一齐指定，但是每个边指定
内容都不同时，请进行多次指定。
加强导线
请选择‘从上面或左面’或‘从下面或右面’，或者
‘从两侧’。
分离距离
请输入从等距间隔的导线边到加强导线的距离。
适用元件例
接头
