BM122/123/221/231 元件识别数据制作方法 4.6 识别可选项：中频度 1 E35CCC-32- 271-A1 4.6-7 4.6.7 旋转检查 适用型号 穿过箱型 100 箱型 101 内部电极型 102 外部电极型 103 导线型 104 BGA 型 105 复合型 106 元件检查 可选项 可复数指定 功能 检查两端 2 接头圆柱形元件 的旋转吸附。（元件本 体明亮时有效。） 说明 由于吸附面为圆 柱…
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-6
设定方框窗
4.6.6 亮度检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
检查指定区域的亮度。
说明
在使用本可选项检查元件的极性以及正反时，正常与异常有亮度差。
设定
方框窗的角度
方框窗的中心
方框窗的大小
请以元件识别中心为标准设定检查亮度的方框窗。
亮度计算方法
所谓平均，是指使用平均亮度。
柱形图以方框窗暗的像素开始排列时，使用指定的比
率亮度。
通常方框窗中没有规律时取平均亮度，如果有规律时
使用矩形图。
自动判定状态
请指定合格条件。
适用元件例
芯片电阻的正反判定
设定方框窗（虚线内）文字的面积为 20%时，则从暗的算起 80%属于黑的部分。
“自动判定状态”在〈确认亮的部分〉，“亮度计算方法”在〈矩形图〉，取一定的富裕设为〈50%〉。
例如：1068R 正反判定时，T=0.00，Cx=0.00，Cy=0.00，Dx=0.50，Dy=0.50，设定“亮度计算方法” 为
“平均”、设定“自动判定状态” 为“确认亮的部分”。
检查极性元件的电极形状
设定“自动判定状态”为〈确认明亮的部分〉。
正常吸附 反面 设定方框窗
像
素
数
暗 亮
亮度
矩形图 50%
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-7
4.6.7 旋转检查
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
检查两端 2 接头圆柱形元件的旋转吸附。（元件本体明亮时有效。）
说明
由于吸附面为圆柱形，检查元件的旋转。
设定
最大偏移量
请设定由于旋转而引起的导线顶端偏移量的上限。
适用元件例
电磁开关
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-8

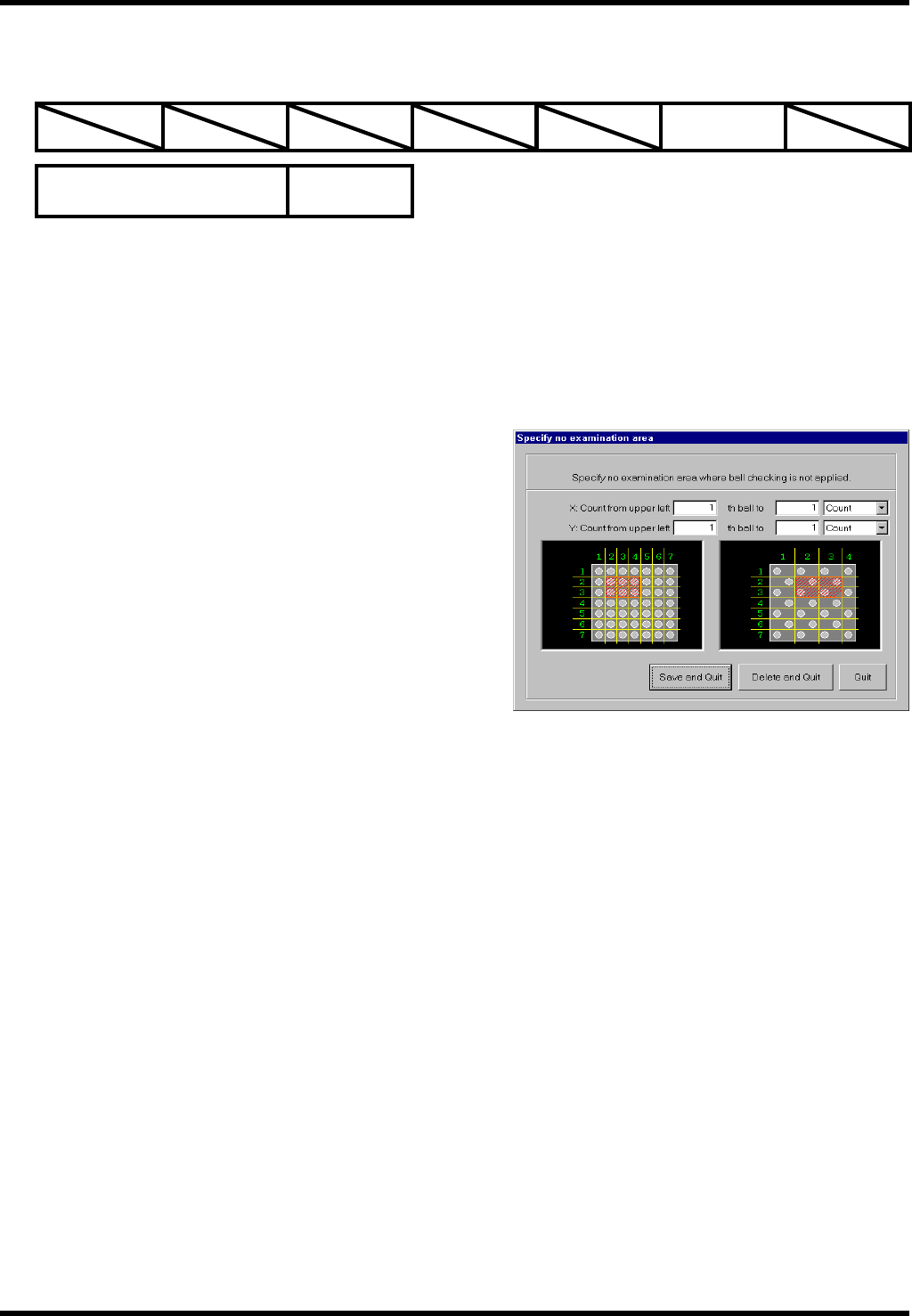

4.6.8 BGA 全球形非检查区域
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
设定 BGA 全球形检查的非检查区域。
说明
在有凹凸不平等部分不能满足全球形检查条件时，可以设定不进行球形检查的区域。
设定
非检查区域 X、Y
设定左上角的方格为 X＝1、Y＝1
请指定非检查区域左上的位置和非检查区域的大小。
适用元件例
BGA
