BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-5

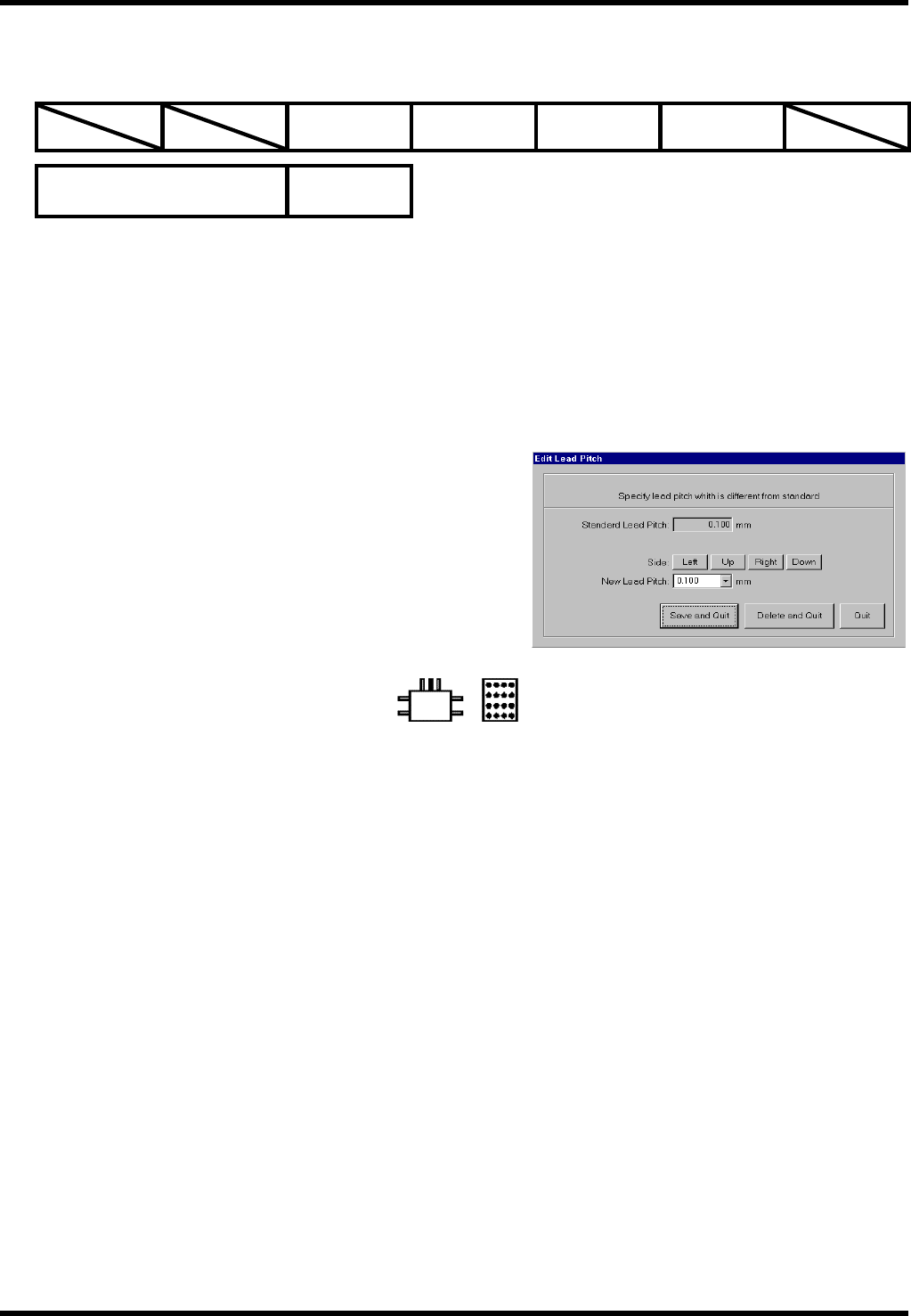

4.2.5 间距修正
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
各个边的间距与标准数据不同时指定。
说明
导线的间距与标准数据(指示导线间距)不同时，需要指定本可选项。
间距不相同时，无本指定会产生导线间距错误。
设定
指定边
指定改变导线间距边。
如果指定内容相同时，可以一齐指定，但是每个边指定
内容都不同时，请进行多次指定。
修正间距
请输入正确的导线间距。
适用元件例
异形导线元件
纵横间距不同的 CSP
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-6

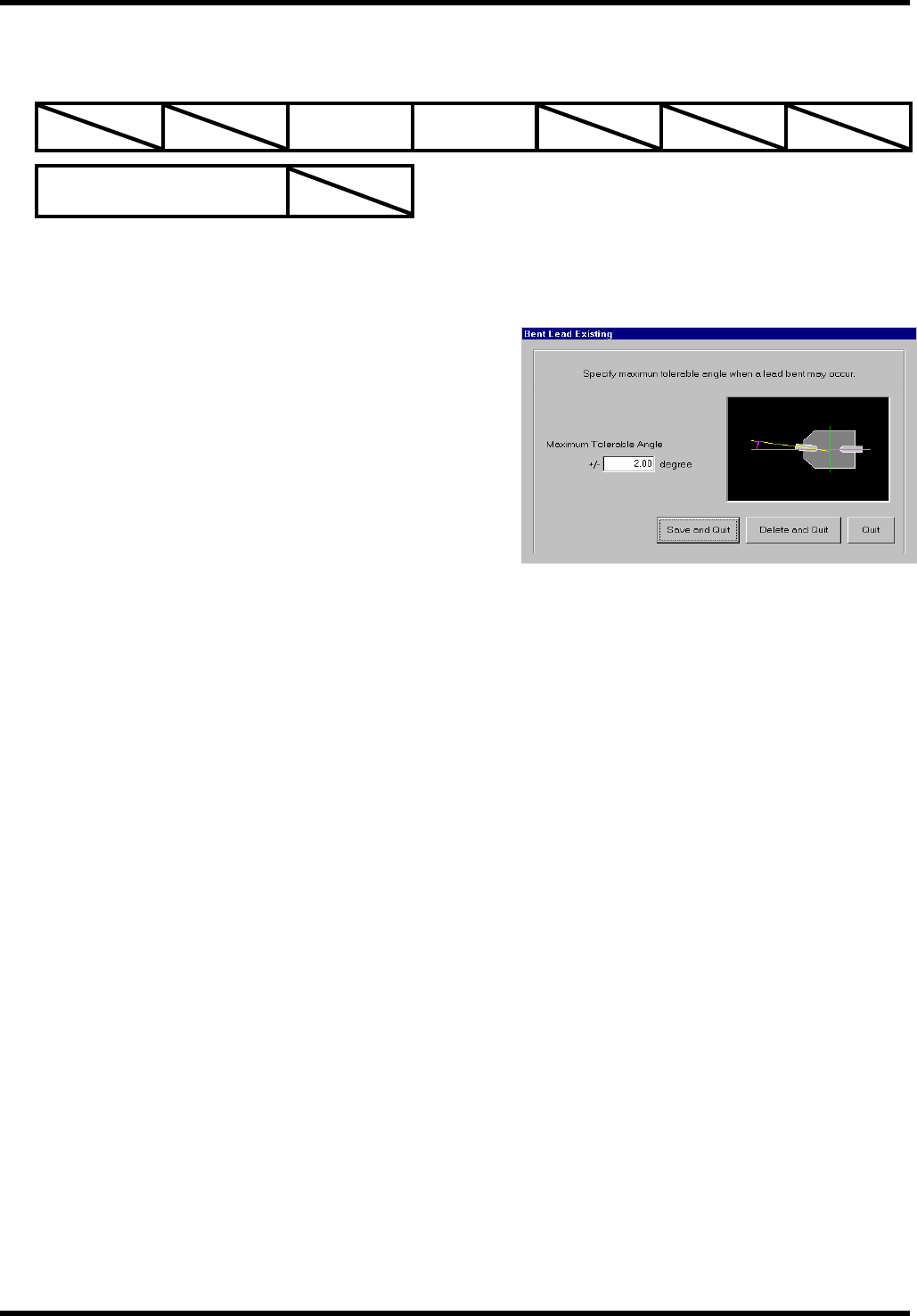

4.2.6 弯曲电极
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
如铝电解电容器，电极有很大弯曲时指定。
设定
弯曲最大容许角度
输入弯曲的上限角度。
但是不检测弯曲角度。
适用元件例
铝电解电容器
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-7

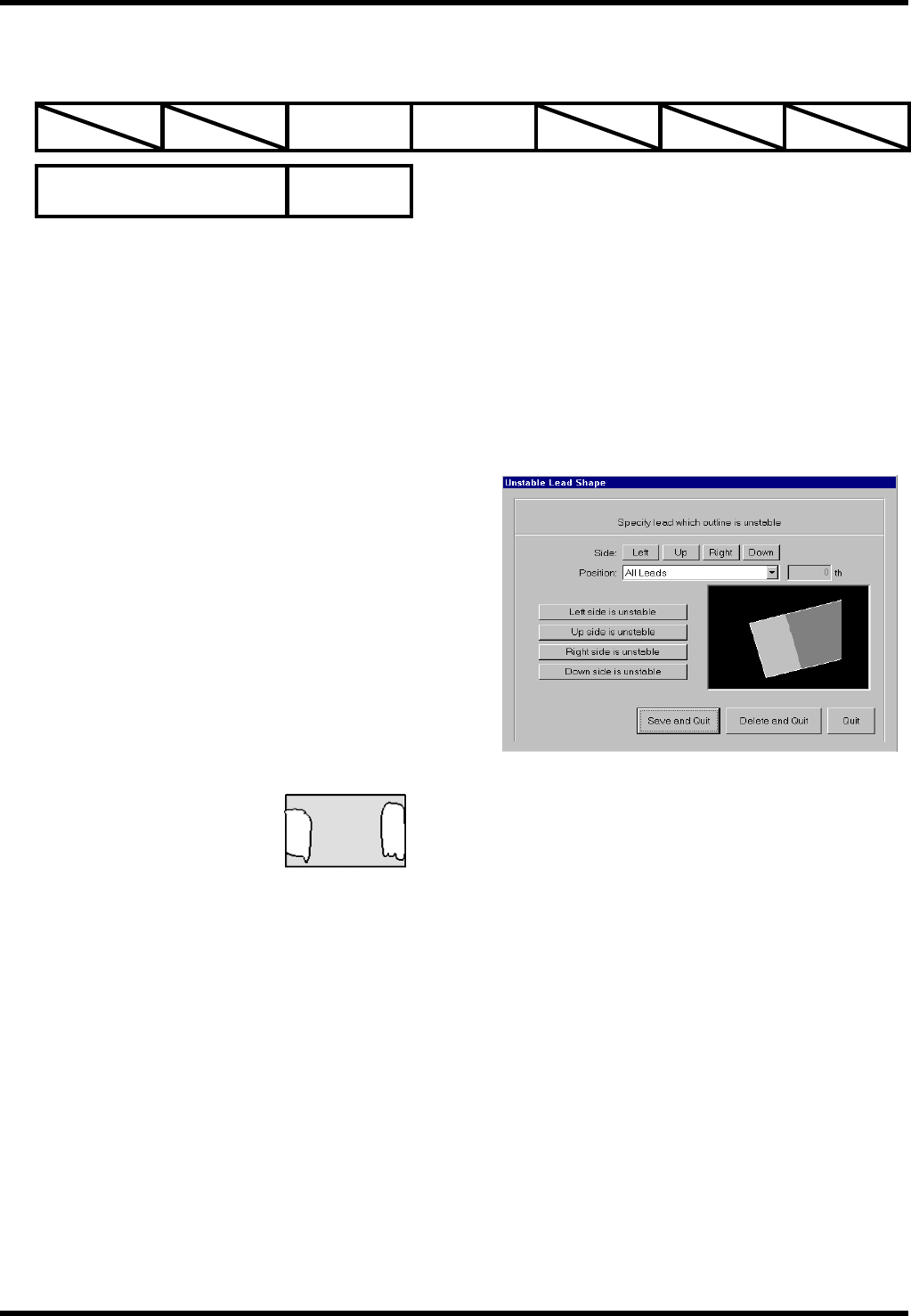

4.2.7 电极形状不定
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
请在电极形状本来就有很大偏差时指定。
说明
在无本设定时， 电极的形状偏差为电子元件制造时的尺寸偏差，有些元件无法识别电极形状。
此时，需要本设定。
设定
指定边
指定改变电极形状的边。
指定内容如果相同时，可以一齐指定，但是每个边
指定内容都不同时，请进行多次指定。
指定位置
指定所有边的电极时选择‘全电极’，指定各个边
时请选择‘上或者左’或者‘下或者右’。
指定不定形
请指定不定形一侧。
适用元件例
线圈
上边和下边为不定形
