BM122/123/221/231
元件识别数据制作方法
3.5 反射 球形排列型
E35CCC-50-181-B0
3.5-4

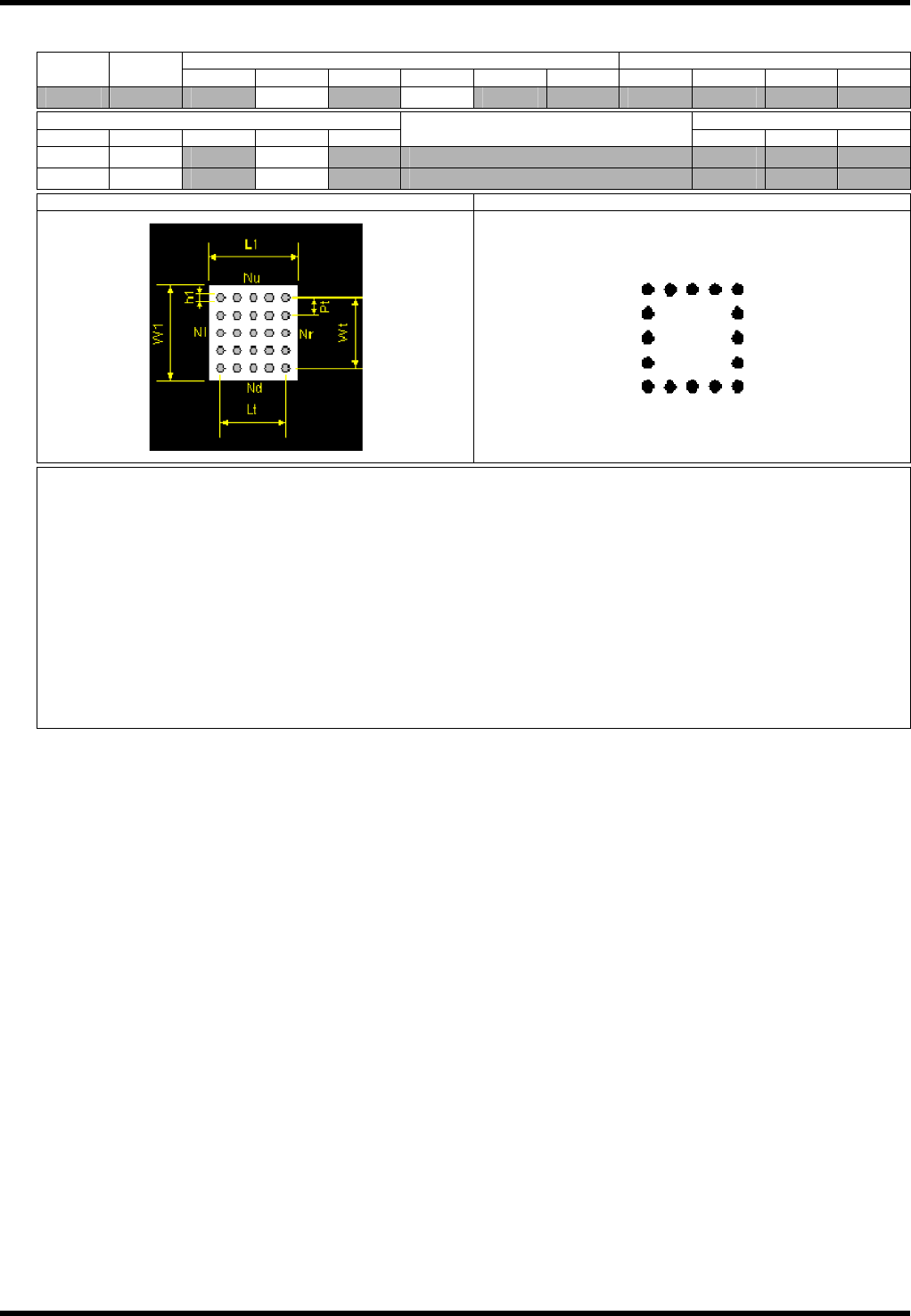

3.5.4 反射 球形排列型－CCGA
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
105 3
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 0 0 6
Head 3 0 0
Component Size Definition Drawing Recognition Shape
Recognition Option
Ball Existence Area
Mounting Position Offset
Controlling 3D Sensor *
Edit Lead Pitch
Cut Lead - New Definition
Cut Lead Info. Generation
BGA Ball Array
Ball Non-existence Area
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Display Estimated Result
Image Reverse Flag
Clipping Level, 2D sensor *
Clipping Level, 3D sensor *
Checking Component Pickup
Tolerance for Lead Pitch
Tolerance for Lead Coplanarity *
Tolerance for Orientation
Tolerance for Center Position
Nozzle Position Checking
Dense Mounting
Lighting Check
Lead Interpolation
Fix Ball Detecting Position *
Specify no Examination Area
Ball Existence Area
=提示=
有∗记号的可选项不能用于 BM122/123。
对 CCGA 元件有效。
在角上有导线时，导线根数两边均计算。
全导线识别时，请附带上 CCGA 的各个种类以及几个样品进行洽谈。
BM122/123/221/231
元件识别数据制作方法
3.6 反射 复合型
E35CCC-50-131-B0
3.6-1
3.6. 反射 复合型
E35CCC-50-131-B0
3.6.1 反射 复合型
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
106 0
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 3 4 4
Head 3 5 1
Component Size Definition Drawing Recognition Shape
Combination of basic shapes
specified by options (*1).
Recognition Option
Ball Existence Area
Mounting Position Offset
Controlling 3D Sensor *
Add Primitive, Box
Add Primitive, Lead
Add Primitive, Lead Gr
Add Primitive, Line
Add Primitive, Corner
Add Primitive, Circle
Add Primitive, Ball Gr
Add Primitive, Insertion Lead Gr
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Display Estimated Result
Specify Edge Parameter
Image Reverse Flag
Clipping Level, 2D sensor *
Clipping Level, 3D sensor *
Checking Component Pickup
Tolerance for Lead Pitch
Tolerance for Lead Coplanarity *
Tolerance for Orientation
Tolerance for Center Position
Detail Dimension Check
Nozzle Position Checking
Dense Mounting
Lighting Check
Electrode Direction Check
=提示=
有∗记号的可选项不能用于 BM122/123。
通过反射照明识别电极以及元件的反射光。
通过反射光检测稳定的元件，对形状偏差小的元件有效。
可以通过组合（*1）下列基本形状（元件记述可选项），定义识别形状。
请指定上述三处以上的检测对象。
作为检测对象，一般指定电极，但是在元件本体为亮色时请指定元件本体。
请准确输入检测对象的位置以及大小。否则将会影响精度。原则上请使用电子元件图上的尺寸或者根据计
算输入。
长方形
导线 电极 线 角 圆 球形
BM122/123/221/231
元件识别数据制作方法
3.6 反射 复合型
E35CCC-50-131-B0
3.6-2
例如：
在制作复合型数据时，请用标准数据设定后，补加识别可选项，记述元件形状的方法。
在设定元件种类以及元件尺寸以后，用识别可选数据登记长方形或者电极等的形状。
各个形状的参数，请参照识别可选项的说明。
以下例举了适合于复合型的元件及其设定。
原图像 指定识别位置
1) 电极 2) 圆
1) 导线群
2) 电极 3) 电极
2) 导线群
1) 导线群
3) 电极 4) 电极
1) 电极
2) 电极
3)
电极
2) 电极 3) 电极
1) 电极 4) 电极
