BM122/123/221/231
元件识别数据制作方法
4.1 识别可选数据的概要
E35CCC-32-201-B0
4.1-1
4.1. 识别可选数据的概要
E35CCC-32-201-B0
4.1.1 识别可选数据的用途
识别可选数据是根据元件的种类，在必要时可以补加指定的参数。
通常，即使不指定未吸附检查、尺寸检查、导线根数检查、导线间距检查等识别可选数据，也可以根据一
般的判定标准进行识别。但是指定之后则可用指定的判定标准进行检查。
4.1.2 识别可选数据的读法
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
1. 适用元件种类
本可选项显示可设定的元件种类。
穿过箱型
100
：不能使用此类元件。
穿过箱型
100
：可使用此类元件。
2. 识别可选项的分类
识别可选数据有以下几种。
元件记录
可选项
：与标准数据共同记录元件的形状。
定位可选项
：指定定位方法以及识别动作。
元件检查
可选项
：指定元件的检查方法。
其它可选项
：可以设定识别处理参数等。
3. 复数设定识别可选项
在识别可选数据中，对一个识别数据，有的识别可选项只可以指定一次，而有的可以指定两此以上。
可复数指定 ：只能指定一次的识别可选项。
可复数指定 ：可以多次指定的识别可选项。
1.
2.
3.
BM122/123/221/231
元件识别数据制作方法
4.1 识别可选数据的概要
E35CCC-32-201-B0
4.1-2

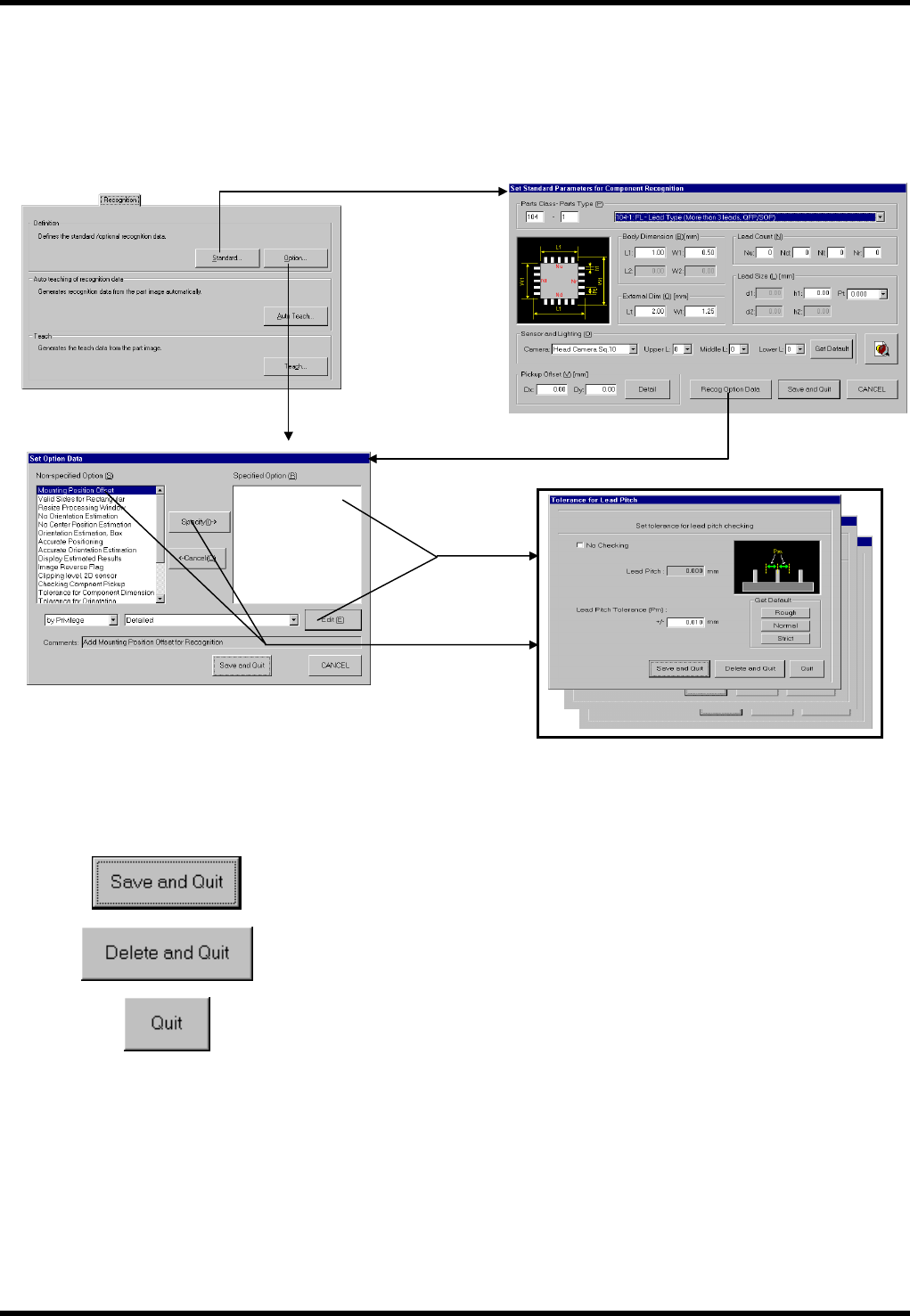

4.1.3 识别可选数据的设定方法
识别可选项设定画面的显示方法
从可选数据设定进行制作以及参照时，选择可以选择的可选项，<Specify (I)>新数据，或者选择已登记的可选
项，进行<Edit (E)>，进入各个识别可选项的对话框画面。
== 详细请参照‘Prg. / 元件库的制作 / 数据的设定’一节。
结束识别可选数据的设定
按各个识别可选项对话框中的最下面的按钮，则进行下一个动作，回到前面的操作画面。
：使设定的项目有效。
：删除识别可选项。
：回到设定前的状态。
BM122/123/221/231
元件识别数据制作方法
4.1 识别可选数据的概要
E35CCC-32-201-B0
4.1-3

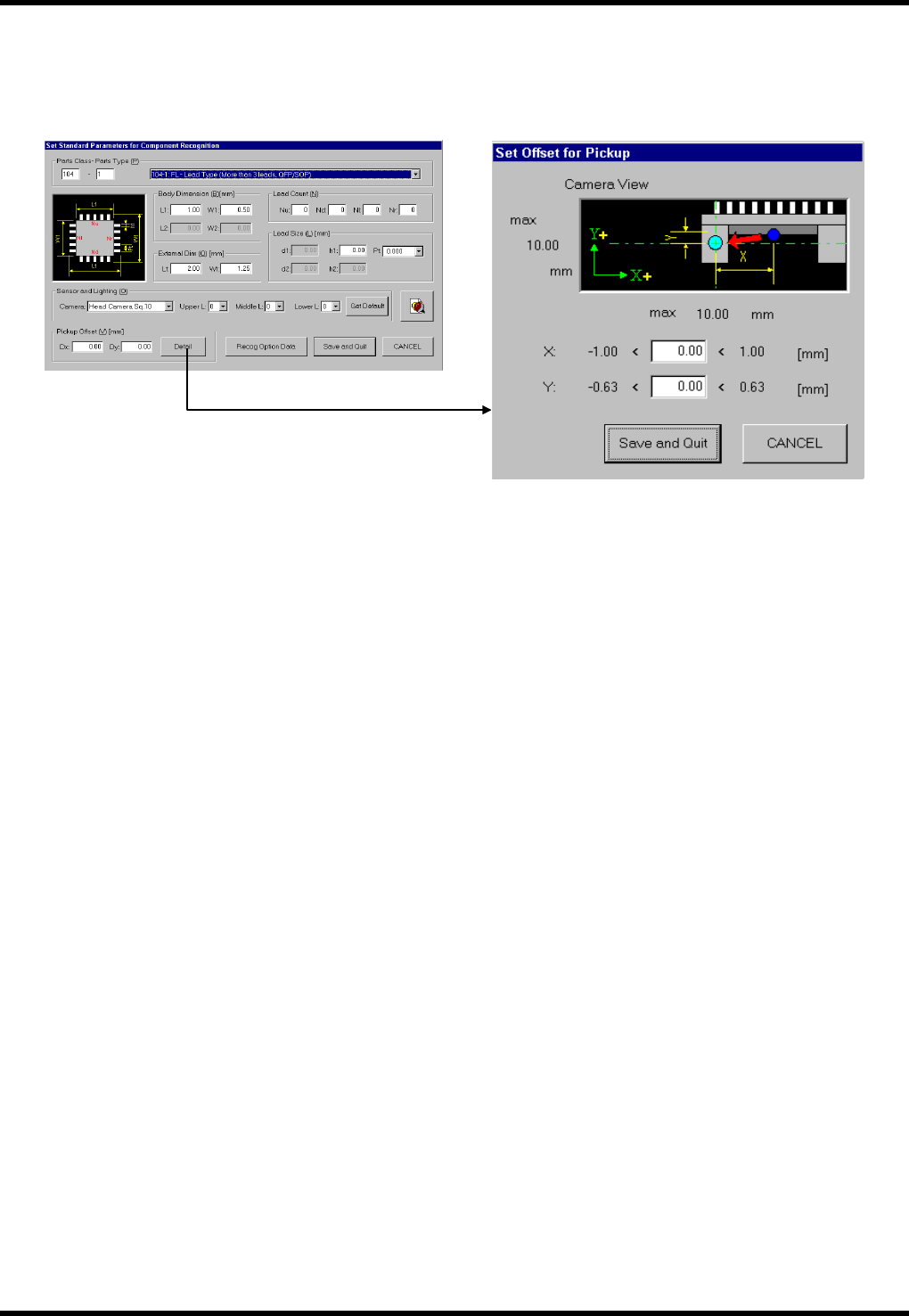

4.1.4 吸附位置偏移的设定方法
吸附位置偏移的设定画面的显示方法
按‘吸附位置偏移’的<Detail>即可打开设定画面。
需要设定时
在不能吸附／取中元件中心时指定。
（在没有指定本可选项时，摄像在吸嘴中心和元件中心基本上一致的前提下进行。）
说明
在不能吸附／取中元件中心时，需要移动摄像区域。
识别部位总是从识别方框窗的一个方向上突出时有效。
设定
吸附位置偏移
请输入吸附位置沿 X 方向距离元件中心的的偏移。
由于 Y 方向受机器的物理条件的限制，不能输入偏移。
适用元件例
多重芯片块
接头
