BM122/123/221/231
元件识别数据制作方法
2. 元件识别数据的概要
E35CCC-32-AA1-A1
2-2
E35CCC-32-AA1-A1
2. 元件识别数据的概要
本章对元件识别数据制作的有关事项进行详细说明。
另外，列举了各种数据的一览表。
BM122/123/221/231
元件识别数据制作方法
2.1 元件识别数据制作概要
E35CCC-32-101-B0
2.1-1
2.1. 元件识别数据制作概要
E35CCC-32-101-B0
2.1.1 本机器的元件识别
识别对象元件
本机器在 MPAV2 系列对象元件的基础上，还采用了用户可以自行定义的异型元件功能，强化了用户对于新型
产品的适应能力。
识别元件种类（识别数据）体系
本机器大幅度的整理并统一了以往的 MPAV2 系列的元件种类体系，形成了新的种类体系。同时也可以使用以
往的种类体系。
识别辅助功能（识别可选数据）
在新的种类体系中，除了在定位的基本功能基础上，还可以任意选择、组合各种设定以及元件检查项目。
识别数据制作方法
在新的种类体系中，除了以往的表格形式，还配备了图像解说，而数据识别显示画面功能更使制作识别数据简
单化。
2.1.2 数据制作训练
为了掌握新的元件种类的识别数据制作方法，请按照以下顺序阅读本说明书。
对于可选数据，请留意“需要设定”的显示，在其它情况下，请用户在需要时参照。
1.
1. 2.1 识别数据制作概要
2. 2.2 识别数据制作工具的说明
3. 2.3 元件种类及型号一览表
4. 2.4 识别可选数据一览表
5. 2.5 识别可选数据
BM122/123/221/231
元件识别数据制作方法
2.1 元件识别数据制作概要
E35CCC-32-101-B0
2.1-2

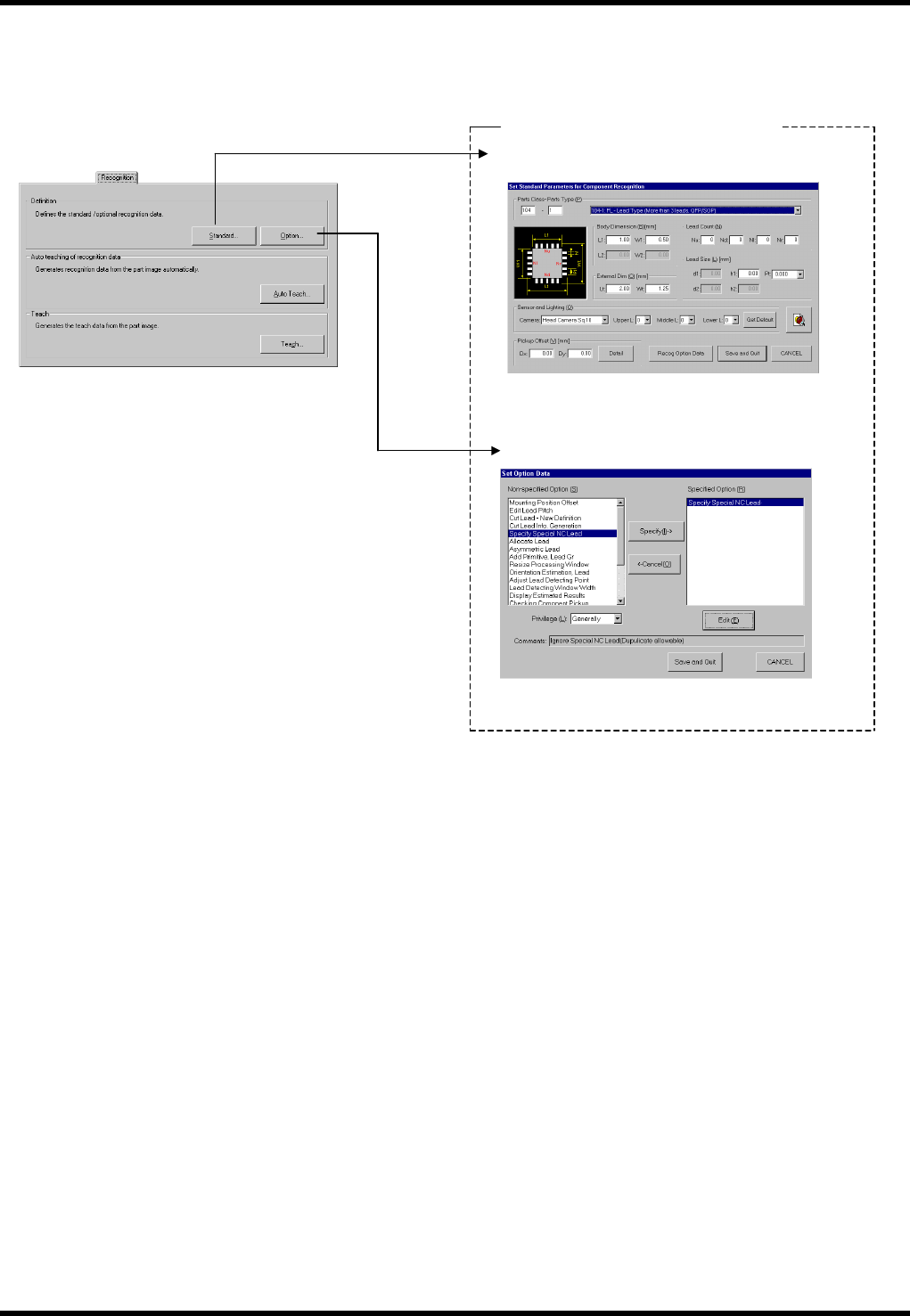

2.1.3 识别数据制作工具的启动方法
识别数据制作工具用 Parts Editor 的识别栏的按钮进行启动。
==详细请参照‘Prg. / 元件库的制作’。
标准数据的设定
识别可选数据的设定
元件识别数据的编辑
