BM122/123/221/231 元件识别数据制作方法 4.2 识别可选项：高频度 1 E35CCC-32- 211-A1 4.2-8
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-7
4.2.7 电极形状不定
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
请在电极形状本来就有很大偏差时指定。
说明
在无本设定时， 电极的形状偏差为电子元件制造时的尺寸偏差，有些元件无法识别电极形状。
此时，需要本设定。
设定
指定边
指定改变电极形状的边。
指定内容如果相同时，可以一齐指定，但是每个边
指定内容都不同时，请进行多次指定。
指定位置
指定所有边的电极时选择‘全电极’，指定各个边
时请选择‘上或者左’或者‘下或者右’。
指定不定形
请指定不定形一侧。
适用元件例
线圈
上边和下边为不定形
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-8
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-1
4.3. 识别可选项：高频度 2
E35CCC-32-221-A1

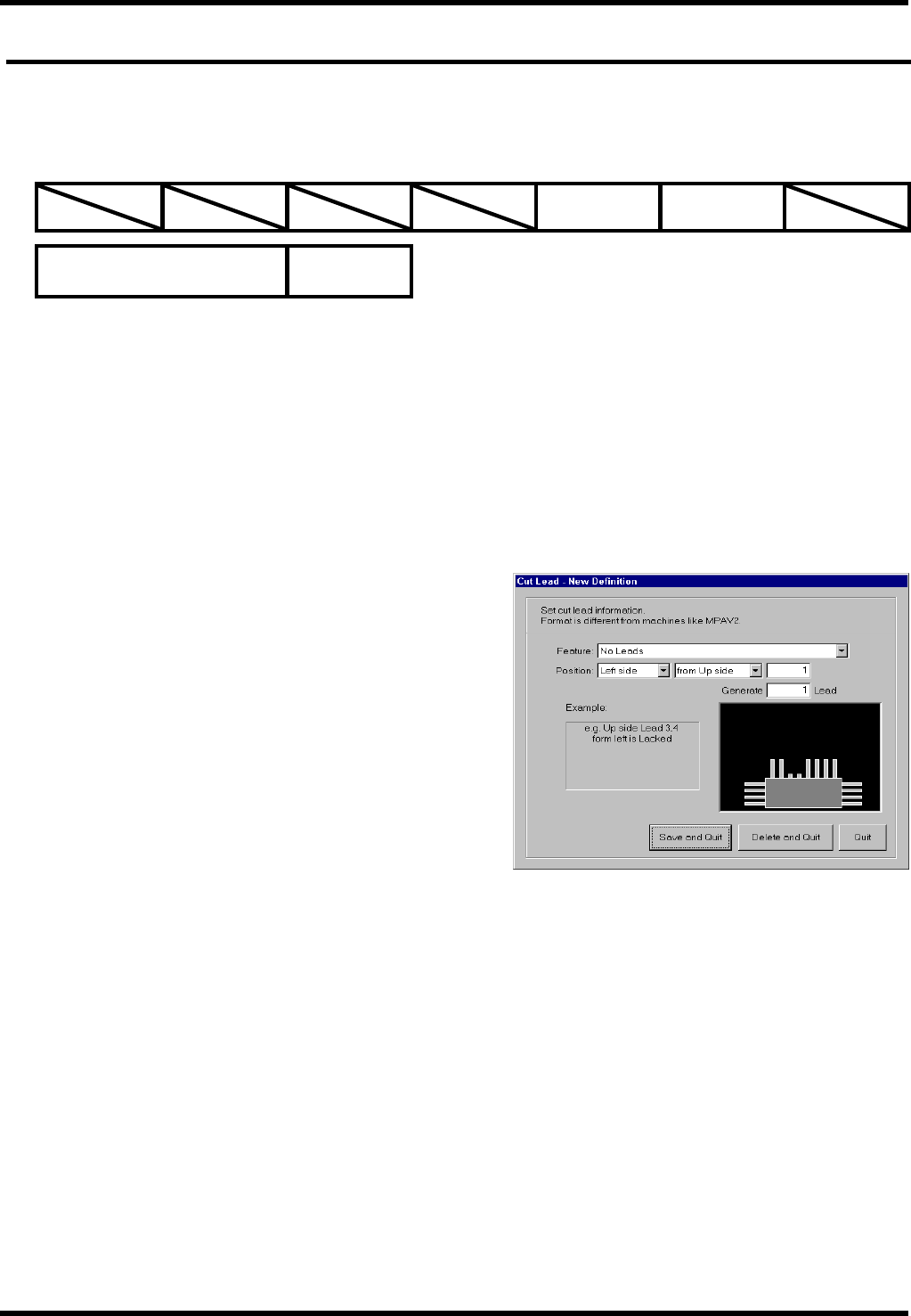

4.3.1 新断口导线
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
请在导线有遗漏或导线间有东西时指定。
说明
在导线有遗漏时，需要指定新的断脚，以使导线群的中心在元件的中心线上。
与以往的断脚以及导线位置的指定方法有所不同。并可以指定五处以上。另外，根据指定的顺序，动作有
时会不同。
遗漏导线，可以象散热器一样，区别指定无视区域。
设定
插入部分
请指定是否有导线或者是否无视。
‘无导线’：有断脚时
‘有散热器等、除导线以外的东西’：无视时
指定边
在各边只有一处需要指定时，请按照以往的操作内
容，输入各边、位置以及根数。
一边需要指定两处以上时，位置将在实际导线以及断
脚组合位置上。
适用元件例
接头
带散热器 SOP
BGA / CSP
