BM122/123/221/231 元件识别数据制作方法 2.3 元件种类及型号一 览表 E35CCC-32- 121-B0 2.3-2 照明种类 种类 型号 名 称 图像 所在章节 0 球形排列型（通用） 3.5.1 1 球形排列型（黑 BGA ） 3.5.2 2 球形排列型（白 BGA ） 3.5.3 105 3 球形排列型（ CCG A ） 3.5.4 反射浓淡 106 0 复合型 3.6.1
BM122/123/221/231
元件识别数据制作方法
2.3 元件种类及型号一览表
E35CCC-32-121-B0
2.3-1
2.3. 元件种类及型号一览表
E35CCC-32-121-B0
== 详细请参照本说明书的‘元件尺寸定义图’
照明种类 种类 型号 名 称 图像 所在章节
0
箱形（标准）
3.2.1
1
箱形，只计算上下边的倾斜
3.2.2
二进制穿透
(BM122/123
不能使用)
100
2
箱形，只计算左右边的倾斜
3.2.3
0
箱形（通用）
3.3.1
1
箱形，方芯片电阻
3.3.2
101
2
箱形，方芯片电容器
3.3.3
102 0
内部电极型
3.4.1
103 0
外部电极型
3.4.2
0
导线型（通用）
3.4.3
1
导线型（QFP，SOP）
3.4.4
反射浓淡
104
2
导线型（PLCC，SOJ，LCC）
3.4.5
BM122/123/221/231
元件识别数据制作方法
2.3 元件种类及型号一览表
E35CCC-32-121-B0
2.3-2
照明种类 种类 型号 名 称 图像 所在章节
0
球形排列型（通用）
3.5.1
1
球形排列型（黑 BGA）
3.5.2
2
球形排列型（白 BGA）
3.5.3
105
3
球形排列型（CCGA）
3.5.4
反射浓淡
106 0
复合型
3.6.1
BM122/123/221/231
元件识别数据制作方法
2.4 识别可选数据一览表
E35CCC-32-131-B0
2.4-1

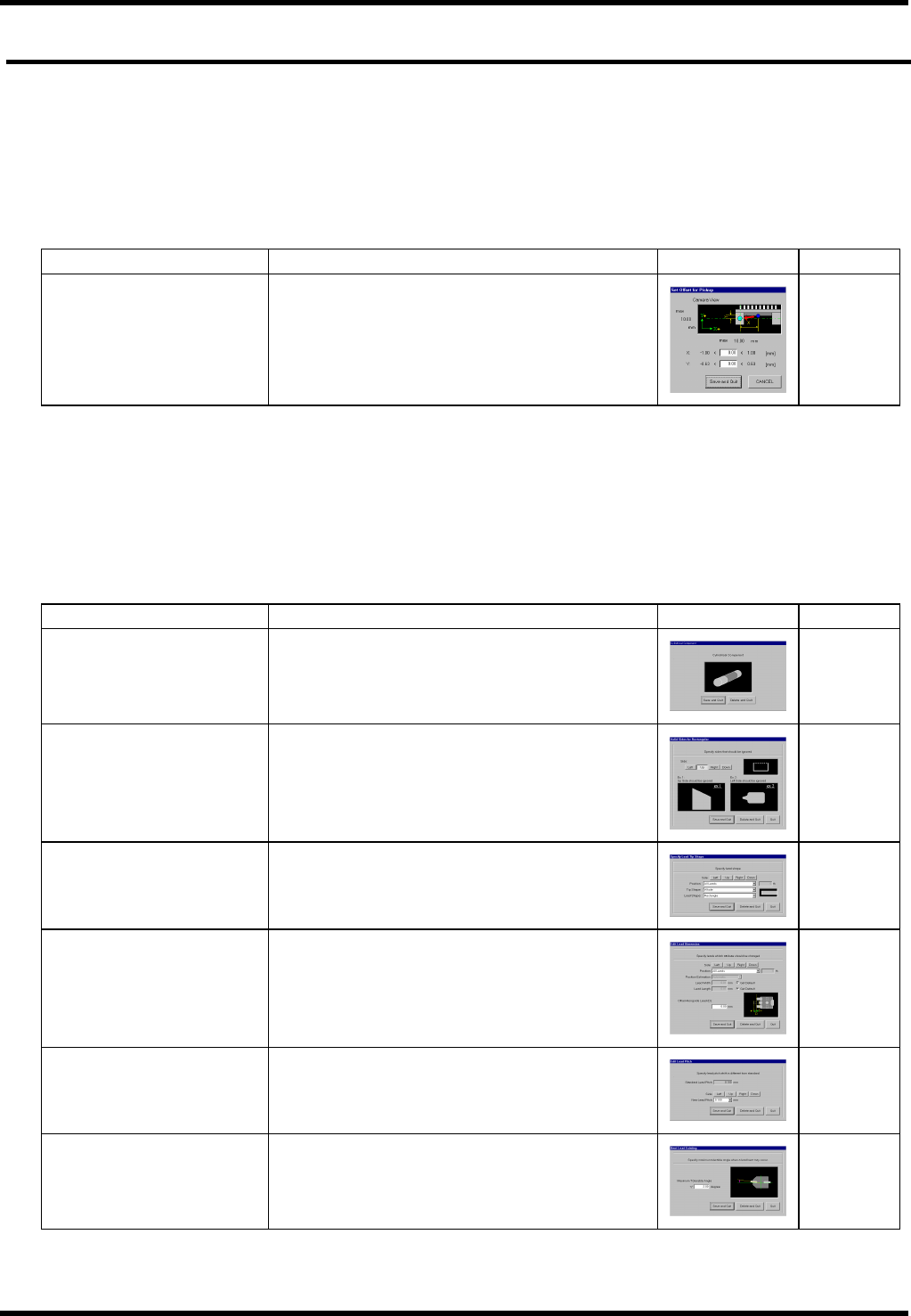

2.4. 识别可选数据一览表
E35CCC-32-131-B0
== 详细请参照本书的‘识别可选数据’。
下表的图形用于参考。
2.4.1 元件标准数据设定画面中的识别可选项
名 称 说 明 图 像 所在章节
吸附位置偏移 在吸附偏离中心位置时指定
4.2.1
以下可以从识别可选画面上设定。
2.4.2 ‘高’使用频度识别可选数据
以下为识别可选数据中的高使用频度可选项。
名 称 说 明 图 像 所在章节
圆柱元件 在 MELF 等元件形状为圆柱形时指定
4.2.1
箱形边指定 指定不适宜于箱形定位的边
4.2.2
电极顶端形状 在电极顶端非“⊂”形时指定
4.2.3
电极修正 在分别设定电极形状以及位置时指定
4.2.4
间距修正 在各个边的间距与标准数据不同时指定
4.2.5
弯曲电极 如铝电解电容器等电极可能弯曲时指定
4.2.6
