BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-2
4.4.2 补加电极（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的电极（三边）进行识别。
说明
指定电极为复合型识别。复合型的电极意味着识别三边。
包括其它电极可以与其它复合型的基本形状组合使用。
设定
电极的角度
请指定电极的倾斜角度。
电极顶端位置
请输入与识别中心（元件的中心）的偏移量。
电极的大小
请输入电极的大小。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
==详细请参照‘4.4.1 补加长方形’一节。
电极
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-3

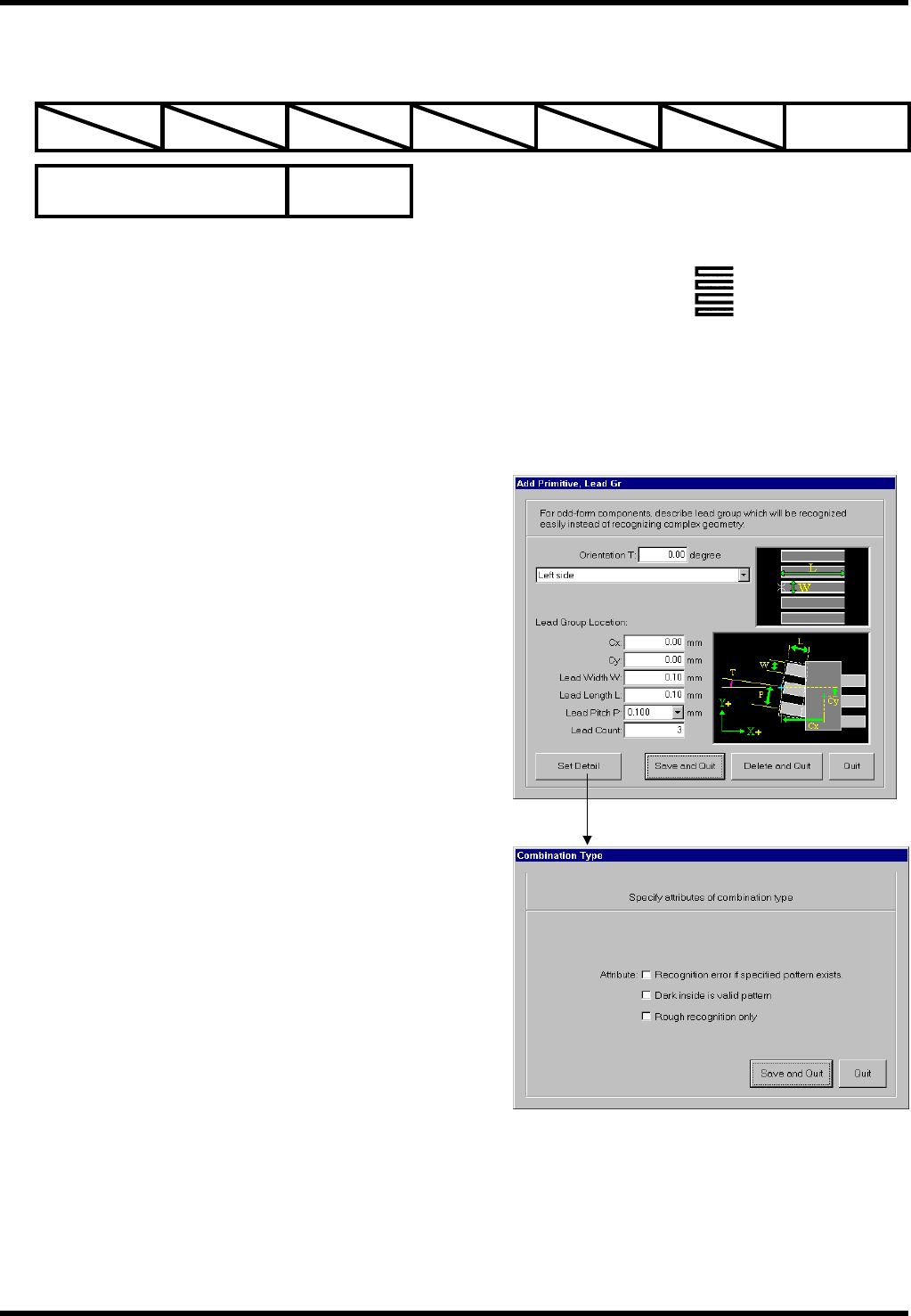

4.4.3 补加导线群（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的导线群进行识别。
说明
指定导线群为复合型识别。导线群由三个以上等间隔的导线构成，一组导线用三边识别。包括其它导线群
可以与其它复合型的基本形状组合使用。
设定
导线群的角度
请指定导线群的倾斜角度。
导线的代表点
请输入与识别中心（元件的中心）的偏移量。
导线宽度、导线长度
请输入导线的尺寸。
导线间距
请输入导线间距。
导线根数
请输入 3 以上的数值。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
==详细请参照‘4.4.1 补加长方形’一节。
导线群
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-4

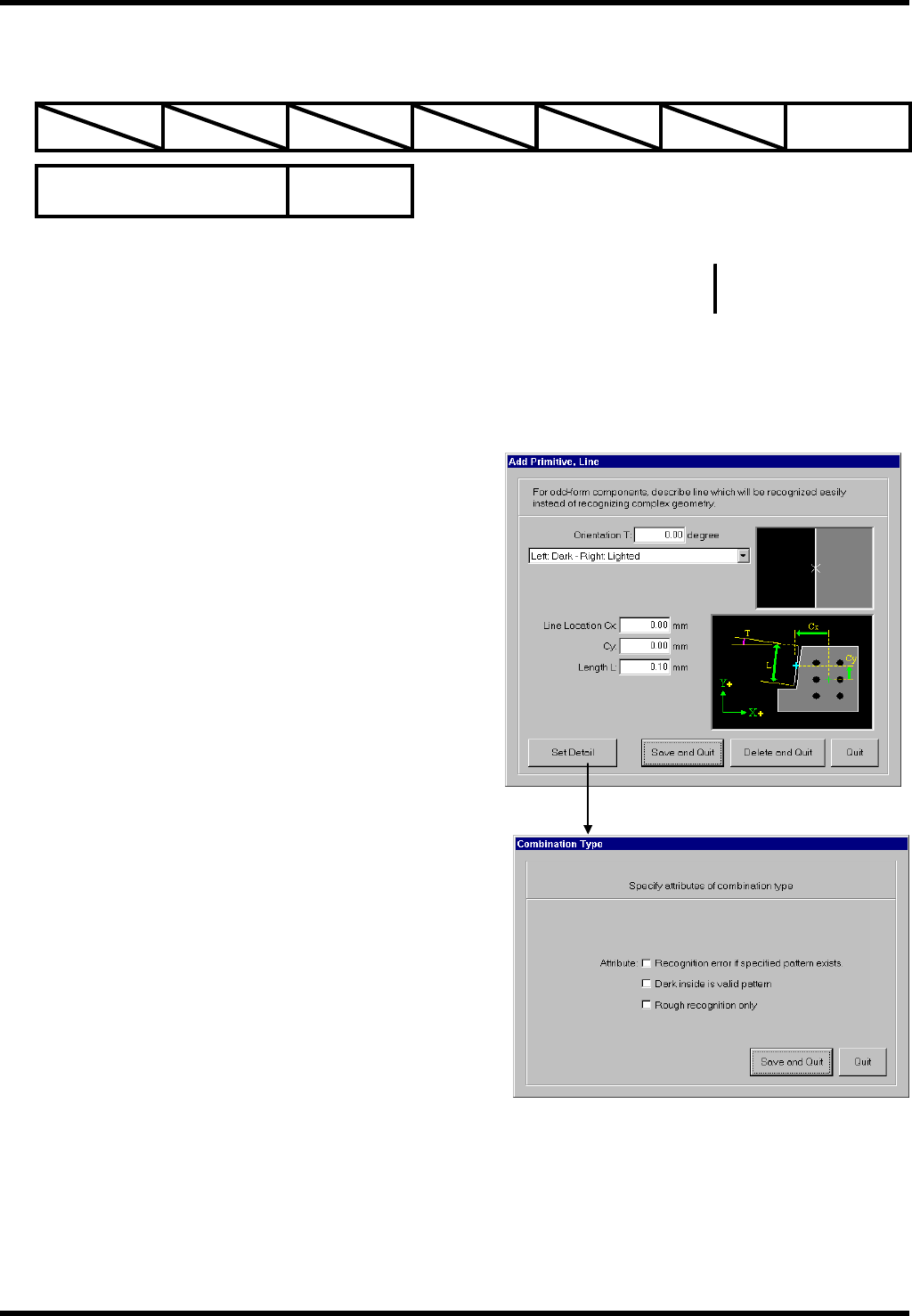

4.4.4 补加边（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的识别线（一边）进行识别。
说明
指定识别线为复合型识别。除了线、球形群、插入导线群以外，可以与其它复合型的基本形状组合使用。
设定
识别线的角度
请指定识别线的倾斜角度。
识别线中心位置
请输入与识别中心（元件的中心）的偏移量。
识别线长度
请输入识别线的长度。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
== 详细请参照‘4.4.1 补加长方形’一节。
边
