4.2. 识别可选项：高频度 1
E35CCC-32-211-A1

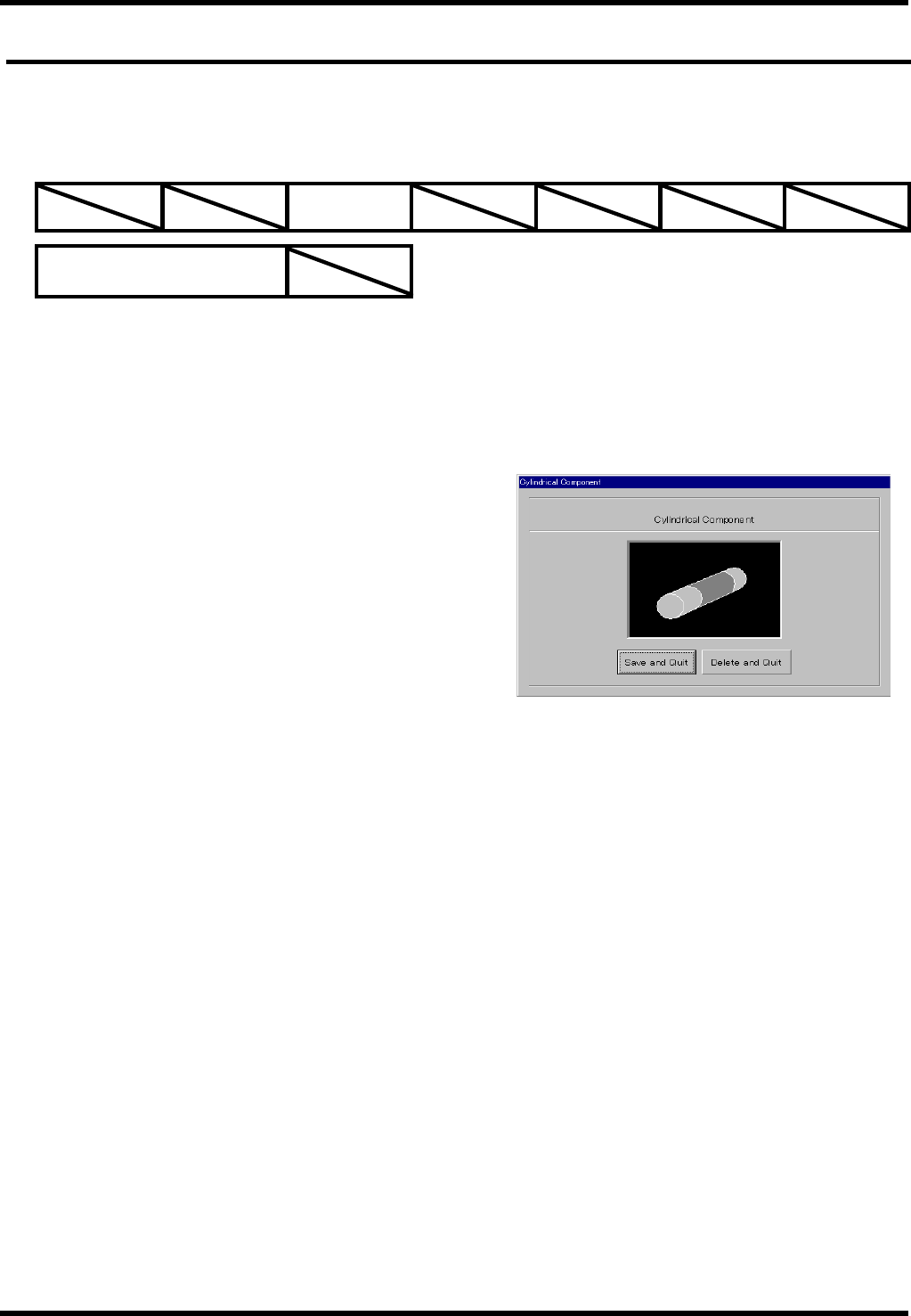

4.2.1 圆柱元件
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
如 MELF（电阻）等元件形状为圆柱型时指定。
（在没有本指定时，视元件底面为平面。）
设定
按“Save and Quit”按钮使其有效。
按“Delete and Quit”按钮使其无效。
适用元件例
MELF（电阻）
玻璃二极管
BM122/123/221/231
元件识别数据制作方法
4.2 识别可选项：高频度 1
E35CCC-32-211-A1
4.2-2
4.2.2 箱形边指定
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
构成箱型元件的轮廓不是斜边或者直线时指定。
（在没有指定本可选项时，视元件外形为长方形。）
说明
原则上适用于识别外形为长方形的元件，只有一边不是直线时，可以用其它边识别。
在对边均不是直线时，不能视为箱型元件，请使用复合型。
设定

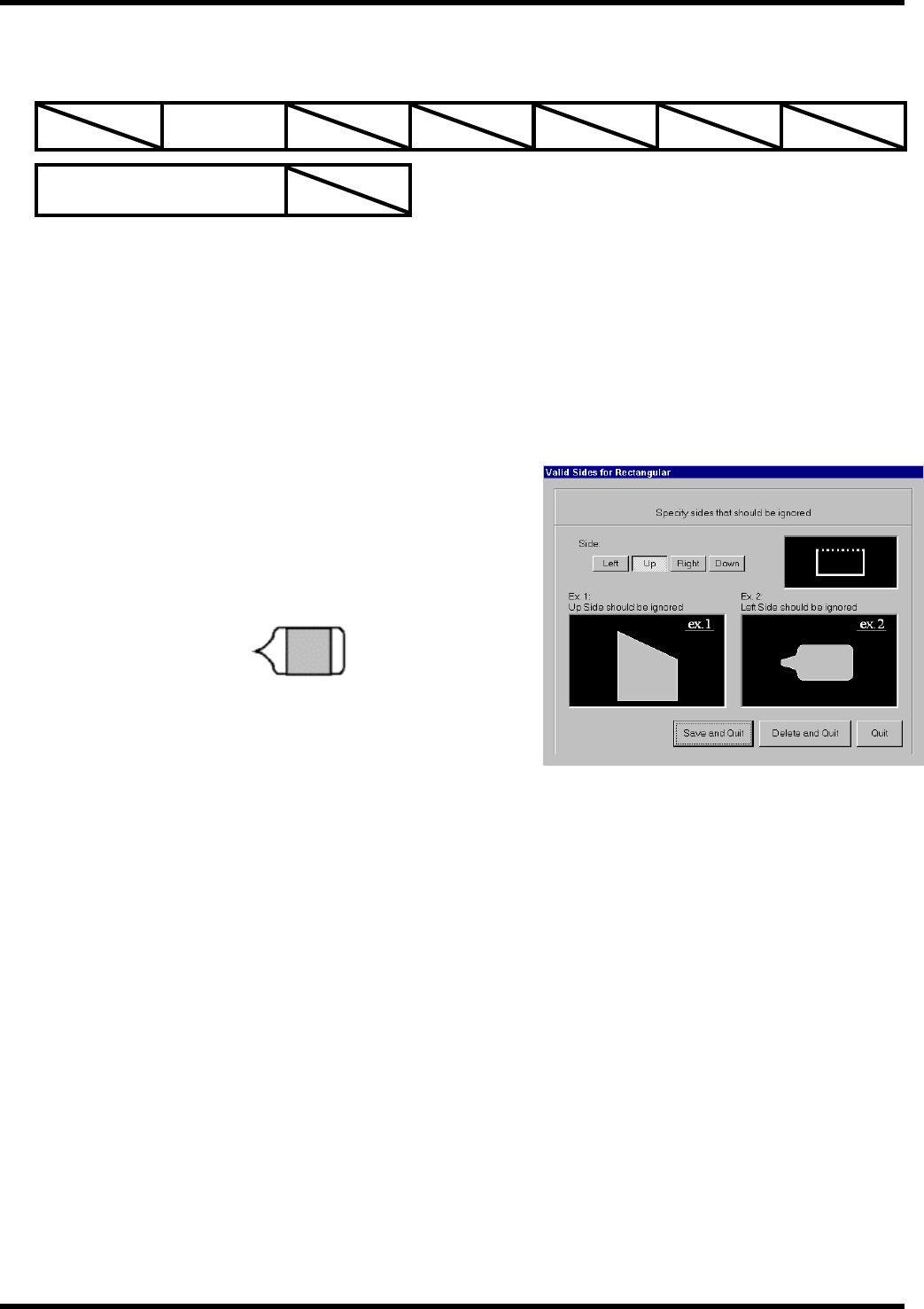

指定边
请参考对话框中的例子，指定与外接长方形不一致的边。
适用元件例
裸钽电容器
