BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-1
4.6. 识别可选项：中频度 1
E35CCC-32-271-A1

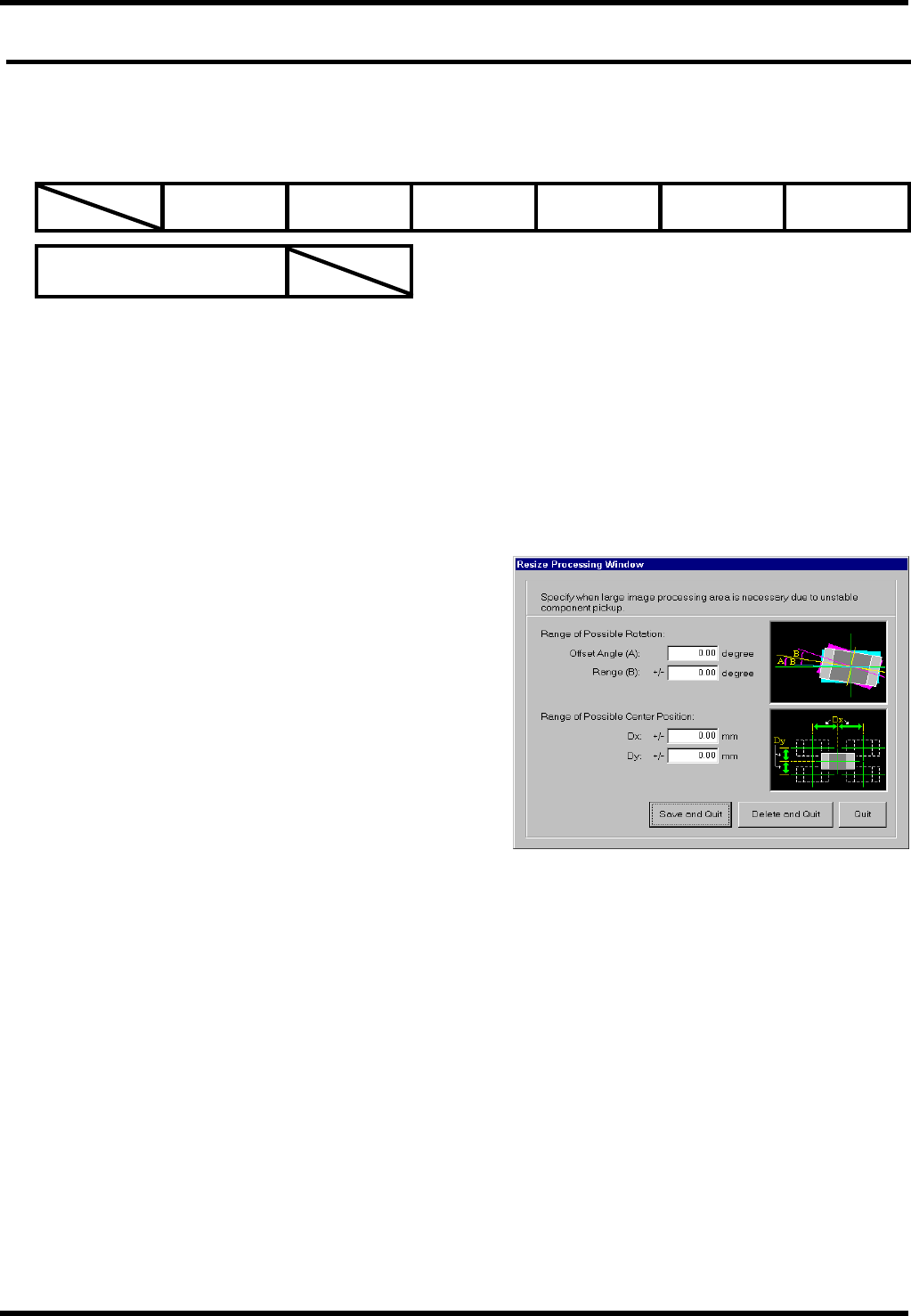

4.6.1 吸附偏差范围
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
改变识别方框窗的大小。
说明
如果识别后显示的元件图像超出图像处理方框窗，则可以放大图像处理方框窗。
但是，设定标准的方框窗，还具有检测出吸嘴边缘吸附的元件安装不稳的间接功能。所以与其改变识别方
框窗大小时，不如首先稳定吸附位置。
设定
角度的偏差范围
请输入角度的偏差范围。
中心的偏差范围
请输入中心的偏差范围。
适用元件例
托盘与元件之间有很大缝隙时
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-2

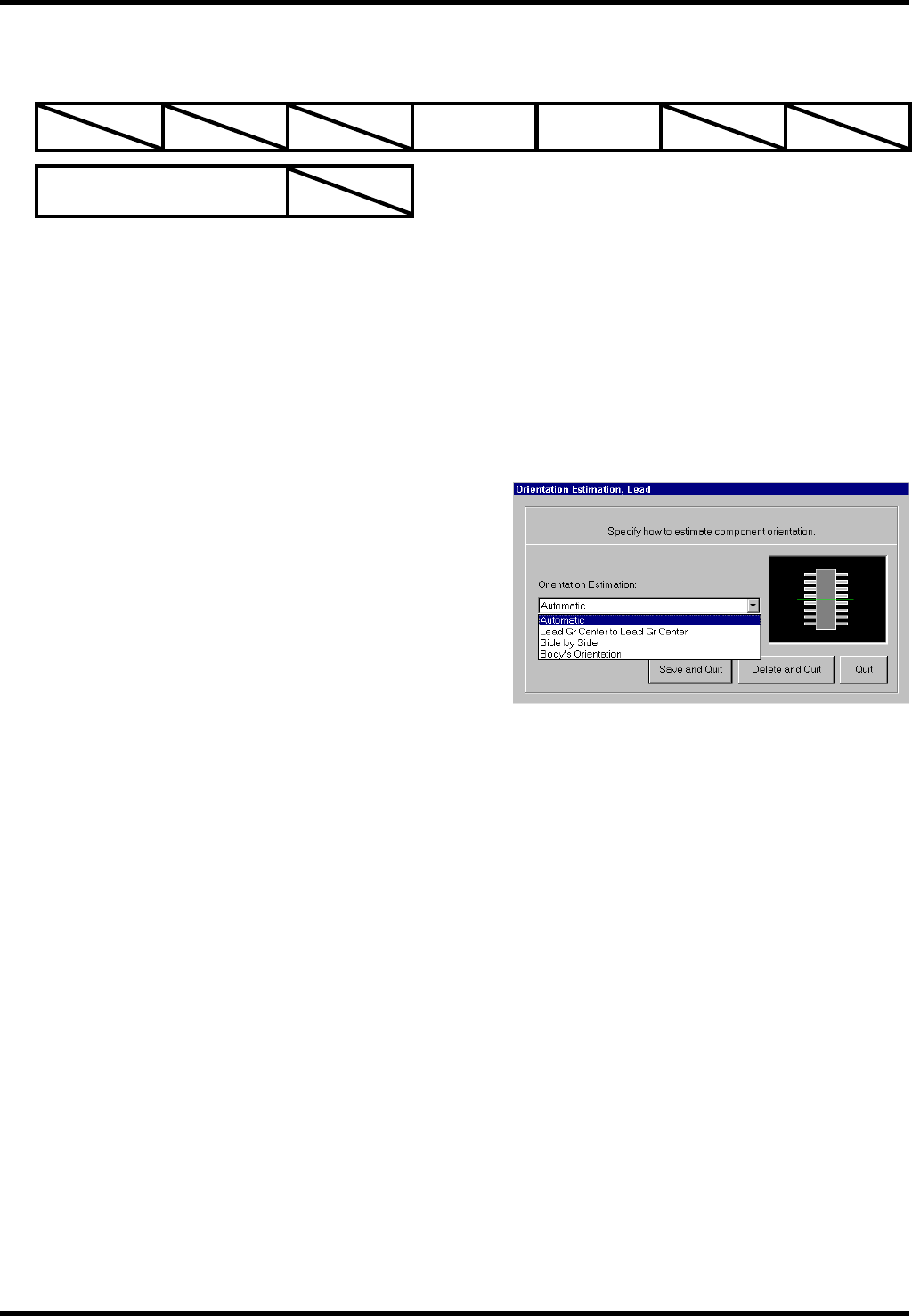

4.6.2 导线元件倾斜的计算方法
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
改变元件倾斜度的计算方法。
说明
一般使用自动设定，请在想要改变元件倾斜度计算方法时选择。
设定
计算方法：
请在下列各项中选择。
‘自动’
一般情况采用此设定。
‘相对代表点连线的倾斜度’
求出各个方向上的代表点，计算与其相对边代
表点连线的倾斜度。
‘单边倾斜度’
计算各个边的倾斜度，算出其平均值。
‘检测元件本体倾斜’
根据元件本体轮廓的方向可以决定倾斜度，但
是需要元件本体必须呈淡颜色。
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-3
4.6.3 设定导线检测位置
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
改变导线检测位置。
说明
通常在导线的顶端附近识别各个导线的位置，可以改变成在内侧识别。
在导线的顶端看不清，或者精确度不够时使用。
设定
指定边
请指定想要改变导线检测位置的边。
检测标准
请从以下各项中选择。
‘与导线顶端的距离’
‘与元件中心的距离’
‘与相反边的距离’
