BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-3

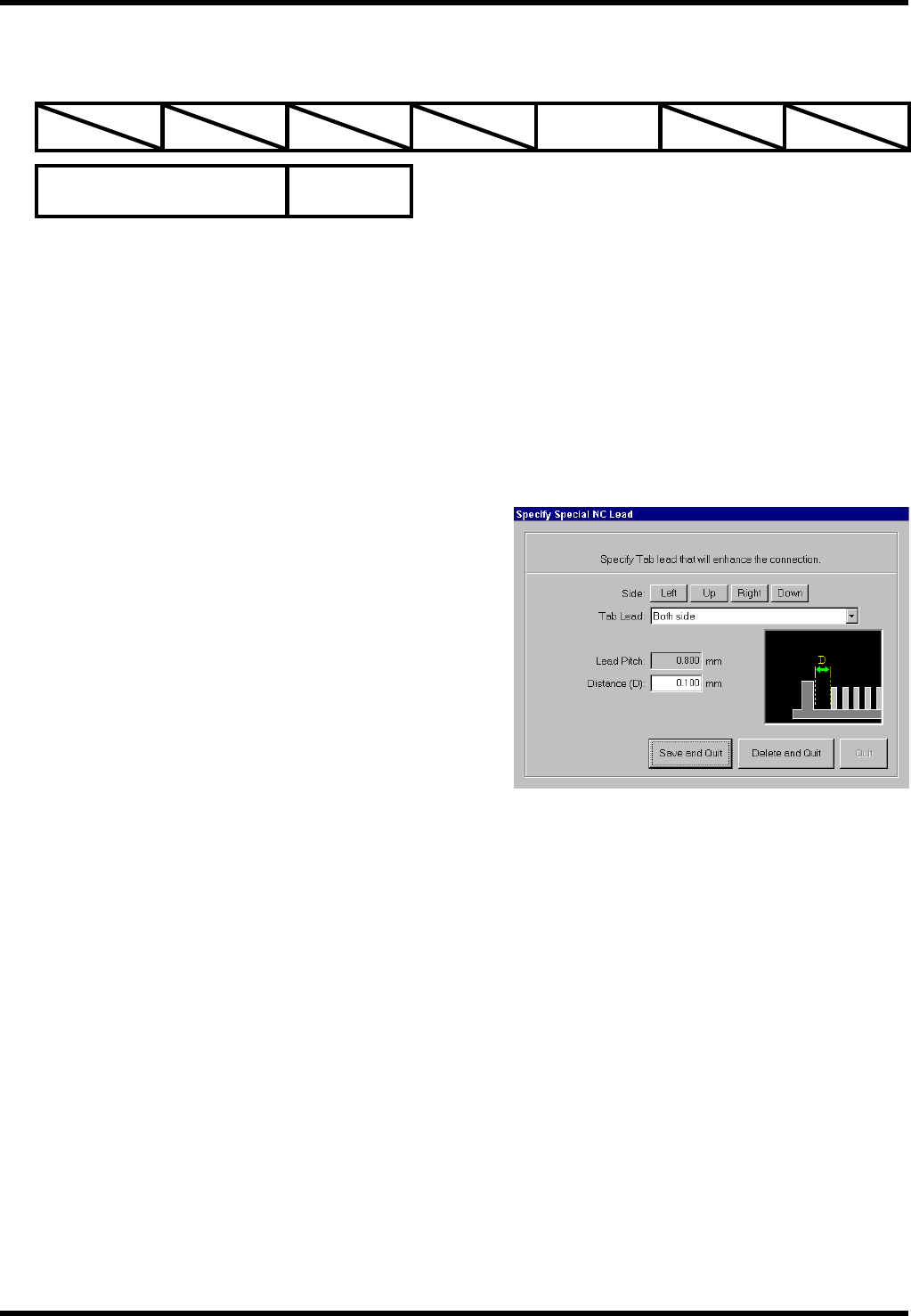

4.3.3 指定加强导线
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
在导线的两侧有加强导线或者有个别的导线、电极时指定。
（在无本可选项指定时，则识别沿导线排列方向上没有任何东西。）
说明
导线型 104 以导线排列方向上无任何东西的元件为对象。通过补加本可选项，可以无视导线排列方向上的
东西。
设定
指定边
指定改变电极形状的边。
指定内容如果相同时可以一齐指定，但是每个边指定
内容都不同时，请进行多次指定。
加强导线
请选择‘从上面或左面’或‘从下面或右面’，或者
‘从两侧’。
分离距离
请输入从等距间隔的导线边到加强导线的距离。
适用元件例
接头
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-4

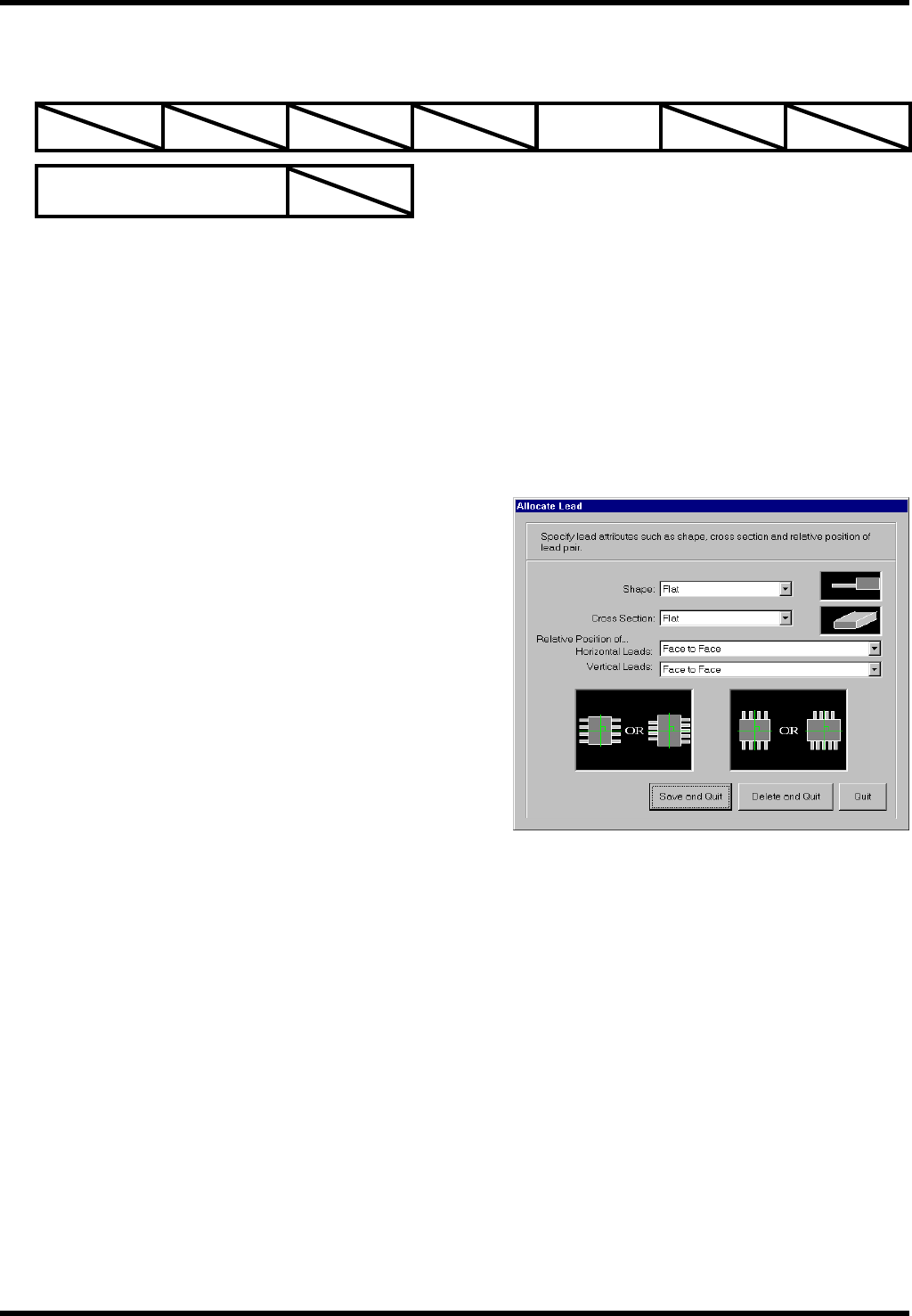

4.3.4 导线种类、排列
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
在导线的断面形状不是平面时，或导线为交叉排列时指定。
（在无本可选项时，则认为断面形状为平面、排列为对称排列。）
说明
指定导线的形状以及导线的排列。
只有一边有导线时，对边导线的排列设定将会被忽视。
设定
请选择与元件相同的对话框中的图形。
导线加工形状
平面／翅状／J 导线
导线断面形状
平面／圆／凸形
对边导线排列
对称／交叉右旋转／交叉左旋转
适用元件例
接头
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-5
4.3.5 导线偏心
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
在导线的排列沿排列方向偏心时指定。但是，将新的断口导线设定为导线的边时，如果包含断口导线的导线群
的中心在元件的中心线上时，不需要设定。
（在没有指定本可选项时，则识别成导线的中心与元件的中心线一致。）
说明
由于接头等使导线偏心时，为使指示的元件形状与实际元件一致而指定。无论有没有设定本可选项， 不会
改变安装位置。
设定
指定边
指定改变电极形状的边。
指定内容如果相同时可以一齐指定，但是每个边指定
内容都不同时，请进行多次指定。
导线偏心量
请输入相对元件的导线偏心量。
适用元件例
接头
