5.2. 元件识别数据分析
E35CCC-70-061-A1
5.2.1 数据分析的要点
请参考以下各项进行图像分析。
确认元件尺寸
判断显示的元件图像和尺寸向导（绿点线框）。
在有问题时，用数据编辑再识别，直到变成正确数据为止。
1. 请确认显示的元件图像与尺寸向导的图形一致。
不同时请用数据编辑修正。
2. 请确认显示的元件图像与尺寸向导的大小基本一致。
不同时请用数据编辑修正。
根据错误内容，有时元件中心与尺寸向导中心不同。
确认照明条件
基本上通过显示的元件图像是否清晰判断。
1. 请确认尺寸向导中显示的导线亮度均匀。
不发亮时请改变照明条件后，重新储存识别的数据。
2. 请确认除元件以外（吸嘴等）没有发亮部分。
可以看到吸嘴时，请清扫吸嘴。清扫结束后仍发亮，请减小照明的设定值。

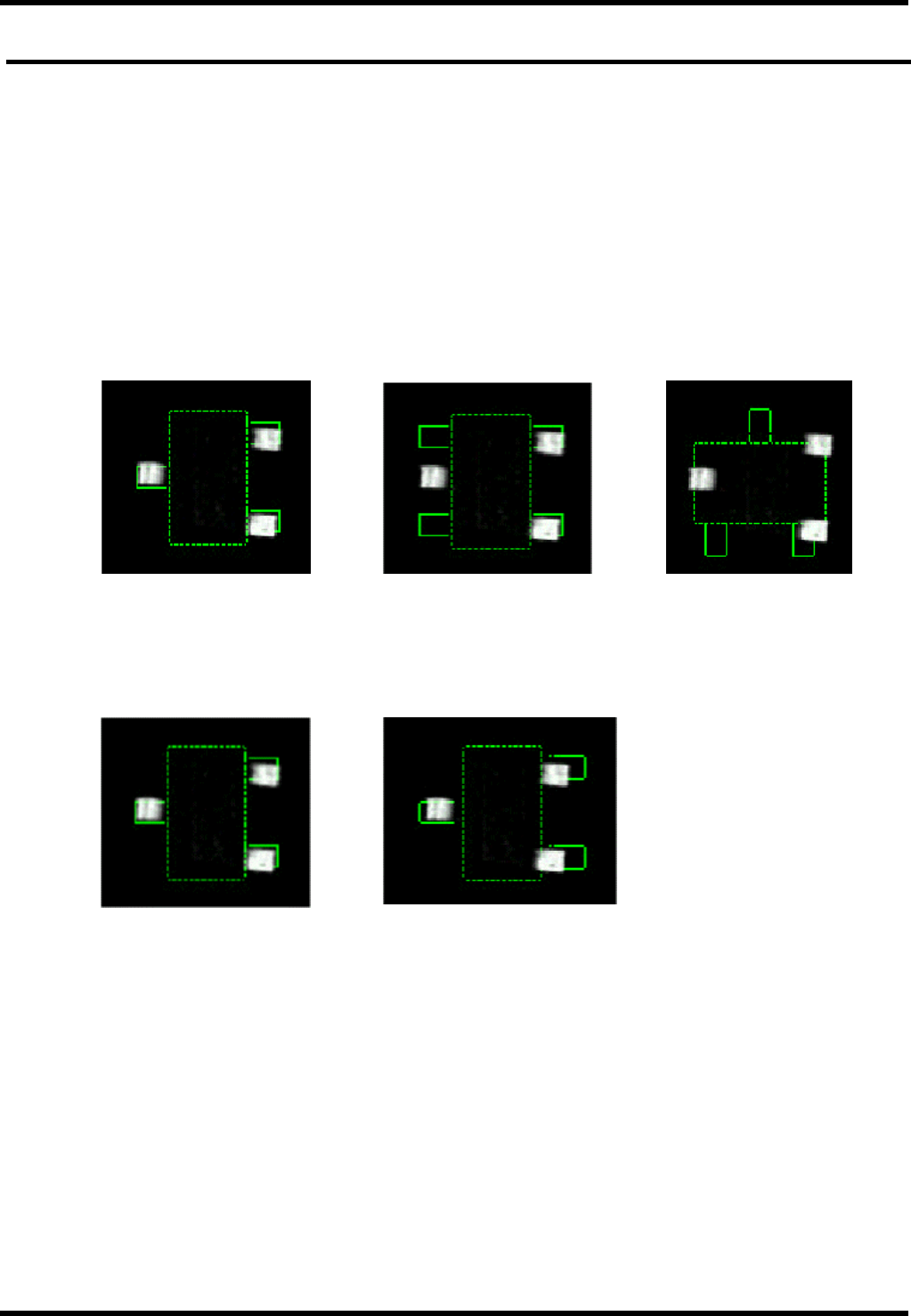

图形相同
导线根数不同 方向不同
相同时 不同时
BM122/123/221/231
元件识别数据制作方法
5.2 元件识别数据分析
E35CCC-70-061-A1
5.2-2
从结束状态判断对策
结束位置分为以下几种。
错误系统 原因 对策
参数错误 设定识别数据错误。
请参考元件识别数据编辑中显示的警告内容
予以修正。
因为尺寸以及照明条件，不能顺利
进行检测。
请参考图像以及尺寸向导，重新查看识别数
据。
检测系统错误
因为吸附状态，检测无法顺利进行。 请设定吸附偏差范围等识别可选项。
检查系统错误 检查容许值苛刻。 请改变识别可选数据的容许值。
