BM122/123/221/231 元件识别数据制作方法 4.4 识别可选项：高频度 3 E35CCC-32- 231-A1 4.4-1 4.4. 识别可选项：高频度 3 E35CCC-32-231-A1 4.4.1 补加长方形 （复合型的基本 形状） 适用型号 穿过箱型 100 箱型 101 内部电极型 102 外部电极型 103 导线型 104 BGA 型 105 复合型 106 元件记录 可选项 可复数指定 功能 对复合型…
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-8
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-1
4.4. 识别可选项：高频度 3
E35CCC-32-231-A1

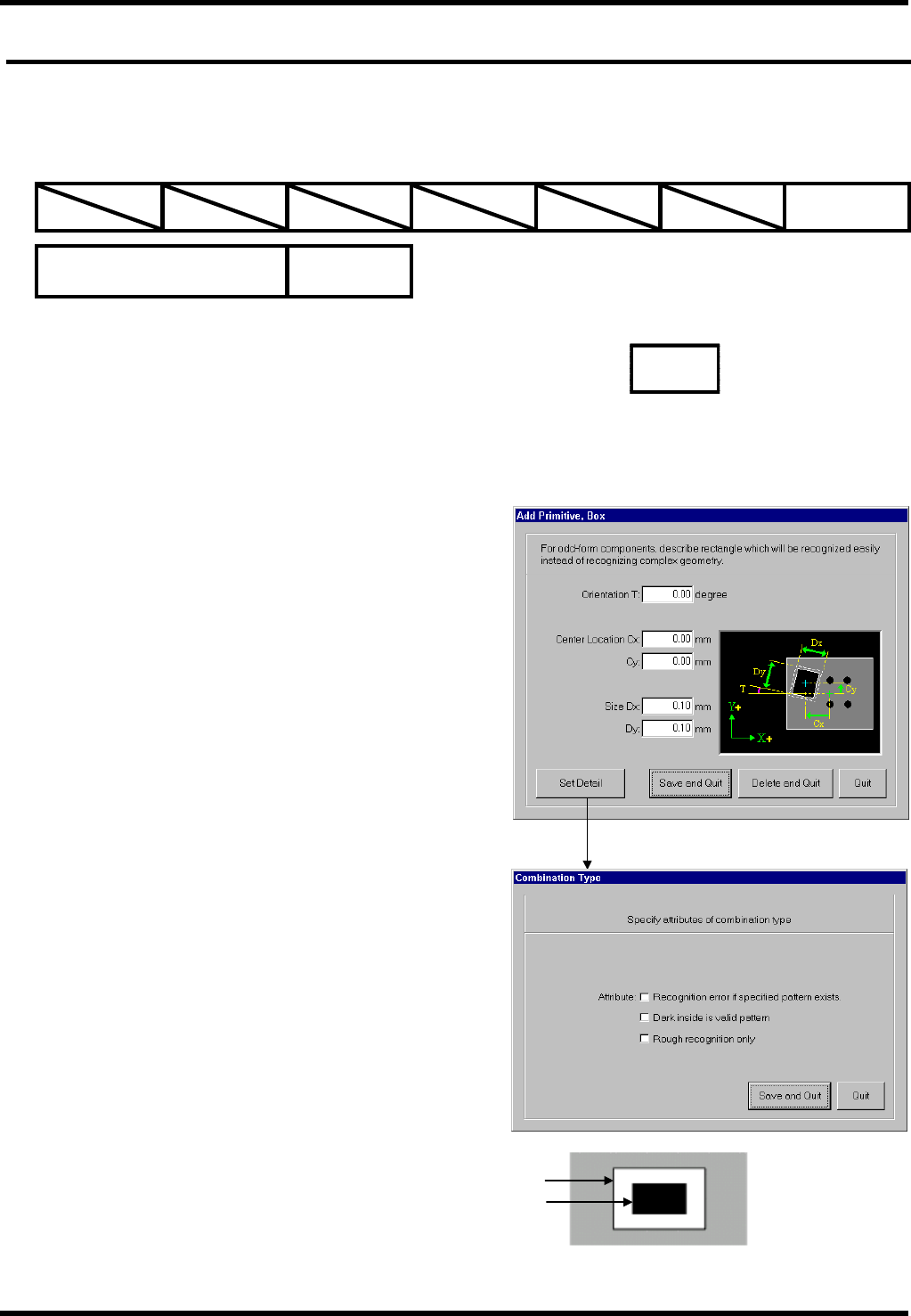

4.4.1 补加长方形（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
对复合型指定长方形（四边）识别。
说明
指定复合型识别长方形。
包括其它长方形可以与其它复合型组合使用。
设定
长方形的角度
请指定长方形的倾斜角度。
长方形的中心位置
请输入与识别中心（元件的中心）的偏移量。
长方形的大小
请输入长方形的大小。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
‘如果存在样式，则显示错误’
适用于可选功能。
‘是缺口（内侧为暗色）的样式’
在无此指定时，则认为识别形状的内侧亮，外侧暗。
有此指定时，则认为识别形状的外侧亮，内侧暗。
长方形的例子（右图）
外侧长方形（1）不需要此指定。
内侧长方形（2）需要此指定。
‘仅进行简易识别’
适用于可选功能。
长方形
(1)
(2)
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-2

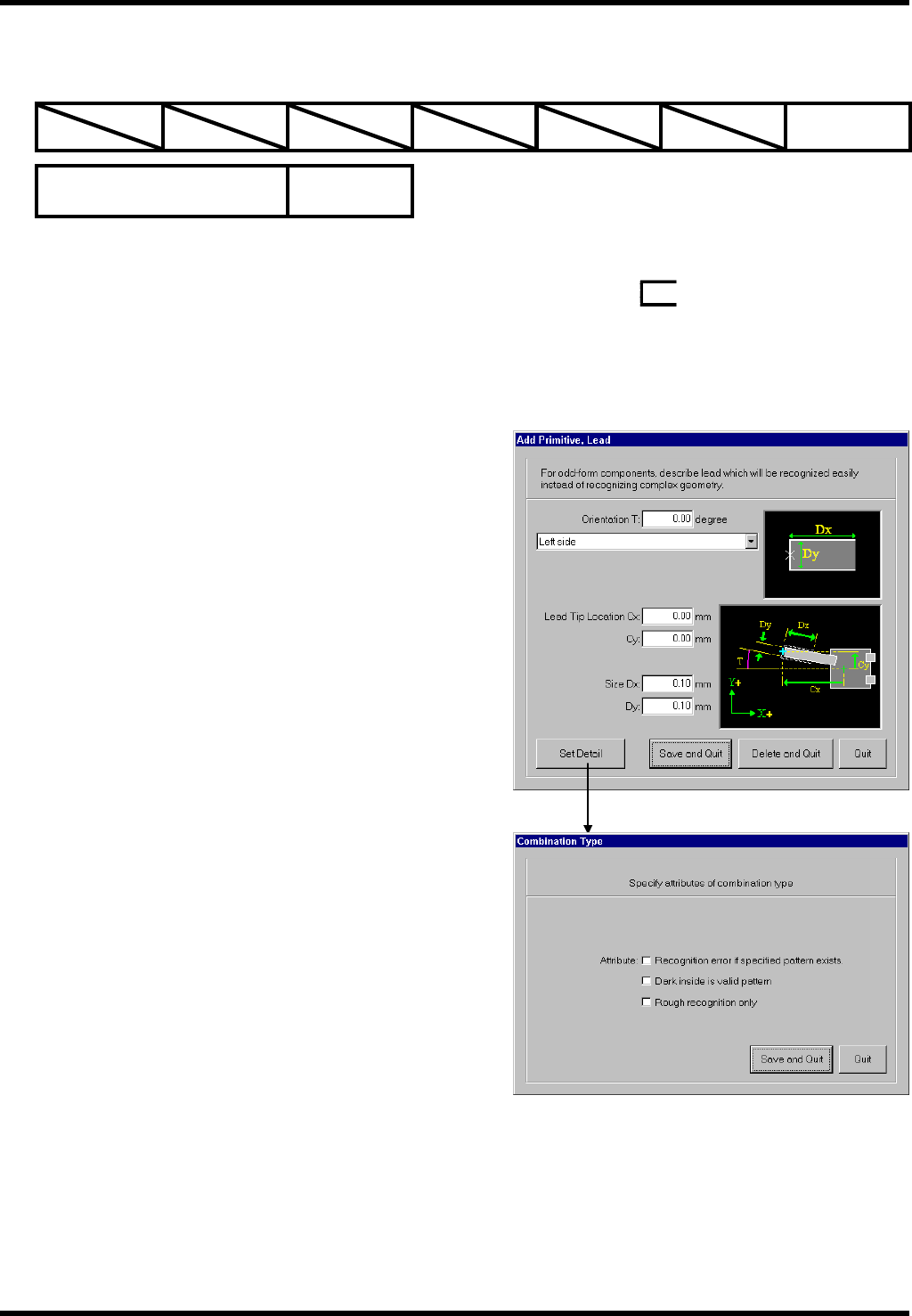

4.4.2 补加电极（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的电极（三边）进行识别。
说明
指定电极为复合型识别。复合型的电极意味着识别三边。
包括其它电极可以与其它复合型的基本形状组合使用。
设定
电极的角度
请指定电极的倾斜角度。
电极顶端位置
请输入与识别中心（元件的中心）的偏移量。
电极的大小
请输入电极的大小。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
==详细请参照‘4.4.1 补加长方形’一节。
电极
