BM122/123/221/231
元件识别数据制作方法
2.2 识别数据制作工具的说明
E35CCC-32-111-B0
2.2-3

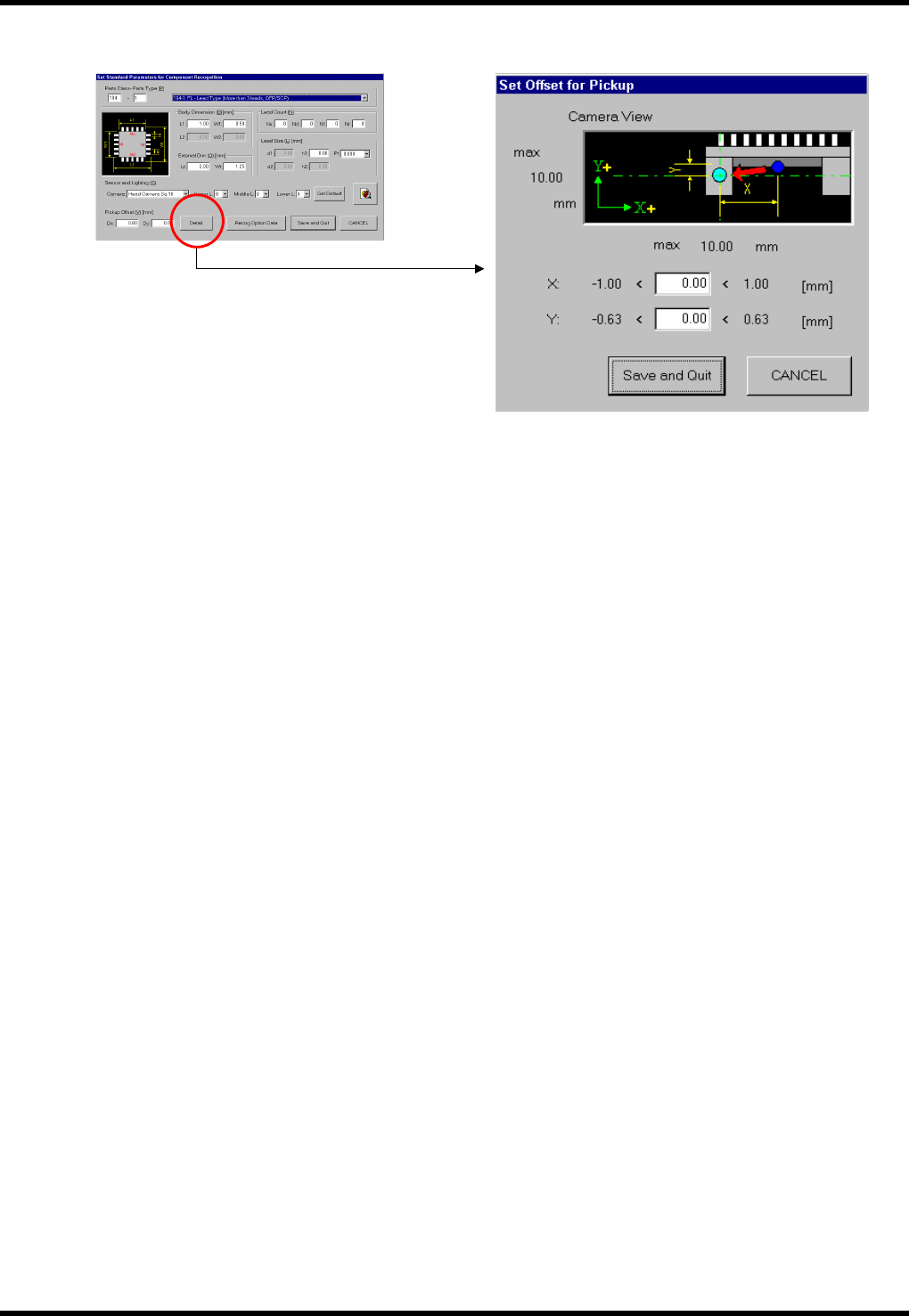

通过输入的元件尺寸可以计算出吸附位置偏移范围，但是实际上有时不能吸附。请注意元件的形状、设备
可以移动的范围。
BM122/123/221/231
元件识别数据制作方法
2.2 识别数据制作工具的说明
E35CCC-32-111-B0
2.2-4
可选数据设定部
识别可选数据设定部可以设定附加功能以及改变检查容
许推荐值。
== 关于识别可选的详细内容，请参照本书的‘识
别可选数据’。
在指定识别可选功能时，用左侧的一览窗口选择相对
应的识别可选项，然后按 <Specify(I)> (登录) 按钮，
则出现各个编辑画面。
识别可选数据可以进行多种组合直到规定的可选领
域满位为止。可以登记的数目因组合数而异。
有些元件即使没有登记检查容许值等识别可选项，也
可以通过推荐值进行检查。
对于设定值大小不容易识别的可选项，设置了“Strict (严格)”、“Normal (标准)”、“Rough (宽松)”
三种设定例子的按钮。
=提示=三种按钮
在不知设定值大小时，请使用识别可选项的设定值按钮。
〈标准〉为推荐值。
新的种类体系中有很多识别可选项，请利用显示水平筛选使用次数频繁的设定数值。
识别可选项可以进行多种登记，登记时右侧的一览窗口则会出现‘-01’等系列号码。
=提示=系列号码
可以进行多种登记的识别可选项，自动按登记顺序排列系列号码。
BM122/123/221/231
元件识别数据制作方法
2.3 元件种类及型号一览表
E35CCC-32-121-B0
2.3-1
2.3. 元件种类及型号一览表
E35CCC-32-121-B0
== 详细请参照本说明书的‘元件尺寸定义图’
照明种类 种类 型号 名 称 图像 所在章节
0
箱形（标准）
3.2.1
1
箱形，只计算上下边的倾斜
3.2.2
二进制穿透
(BM122/123
不能使用)
100
2
箱形，只计算左右边的倾斜
3.2.3
0
箱形（通用）
3.3.1
1
箱形，方芯片电阻
3.3.2
101
2
箱形，方芯片电容器
3.3.3
102 0
内部电极型
3.4.1
103 0
外部电极型
3.4.2
0
导线型（通用）
3.4.3
1
导线型（QFP，SOP）
3.4.4
反射浓淡
104
2
导线型（PLCC，SOJ，LCC）
3.4.5
