BM122/123/221/231
元件识别数据制作方法
3.3 反射 箱型
E35CCC-50-171-B0
3.3-2

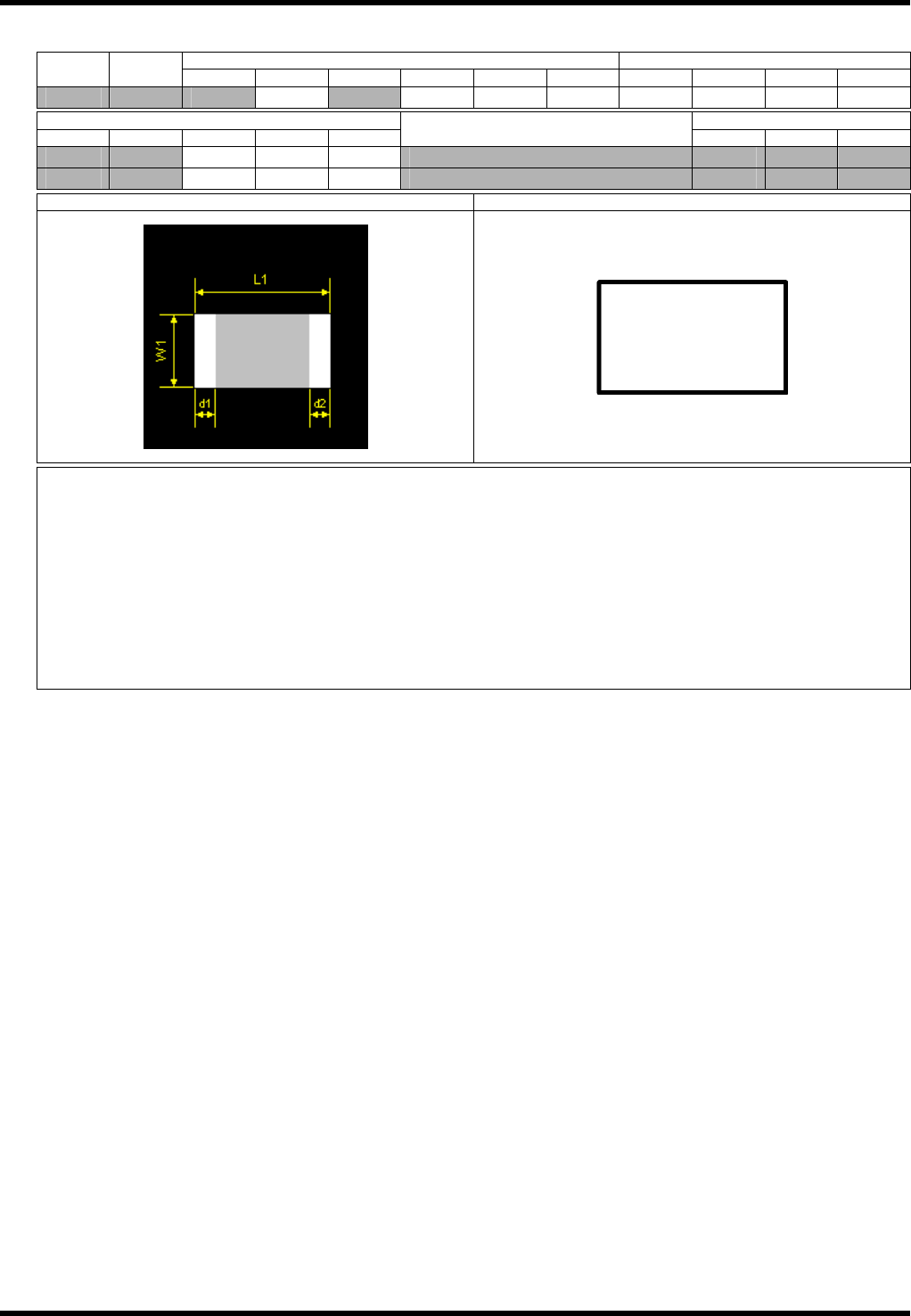

3.3.2 反射 箱形－方芯片电阻
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
101 1
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 1 2 2
Head 3 5 1
Component Size Definition Drawing Recognition Shape
Recognition Option
Mounting Position Offset
Controlling 3D Sensor *
Valid Sides for Rectangular
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Orientation Estimation, Box
Accurate Positioning
Accurate Orientation Estimation
Display Estimated Results
Image Reverse Flag
Clipping Level, 2D sensor *
Clipping Level, 3D sensor *
Checking Component Pickup
Tolerance for Component Dimension
Tolerance for Orientation
Tolerance for Center Position
Detail Dimension Check
Nozzle Position Checking
Dense Mounting
Lighting Check
Side Pickup Check
=提示=
有∗记号的可选项不能用于 BM122/123。
识别电极以及元件反射照明的反射光（外接长方形）。
对于 0603～3216 规格的芯片电阻有效。
根据识别可选项‘芯片竖立吸附检查’的设定，从输入的电极尺寸上检查电极部分是否明亮，判定未吸附、
倾斜竖立吸附。
另外，未判定反面吸附，需检查中央部分的亮度。
无‘芯片竖立吸附检查’的设定时，不能进行检查。
BM122/123/221/231
元件识别数据制作方法
3.3 反射 箱型
E35CCC-50-171-B0
3.3-3
3.3.3 反射 箱形－方芯片电容器
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
101 2
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 2 3 3
Head 3 5 1
Component Size Definition Drawing Recognition Shape
Recognition Option
Mounting Position Offset
Controlling 3D Sensor *
Valid Sides for Rectangular
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Orientation Estimation, Box
Accurate Positioning
Accurate Orientation Estimation
Display Estimated Results
Image Reverse Flag
Clipping Level, 2D sensor *
Clipping Level, 3D sensor *
Checking Component Pickup
Tolerance for Component Dimension
Tolerance for Orientation
Tolerance for Center Position
Detail Dimension Check
Nozzle Position Checking
Dense Mounting
Lighting Check
Side Pickup Check
=提示=
有∗记号的可选项不能用于 BM122/123。
识别电极以及元件反射照明的反射光（外接长方形）。
对于 0603～3216 规格的芯片电阻、芯片电容器均有效。
为判定未吸附、倾斜竖立吸附，从输入的电极尺寸上检查电极部分是否明亮。
根据识别可选项‘芯片竖立吸附检查’的设定，从输入的电极尺寸上检查电极部分是否明亮，判定未吸附、
倾斜竖立吸附。
无‘芯片竖立吸附检查’的设定时，不能进行检查。
