2.2. 识别数据制作工具的说明
E35CCC-32-111-B0
2.2.1 元件识别数据的编辑
元件识别数据编辑分为标准数据设定部分以及可选数据设定部分。
== 有关操作方法，请参照‘Prg. / 元件库的制作 / 数据设定’。
标准数据设定部
标准数据设定部可以设定元件种类、型号、元件尺寸、导
线外形尺寸、导线根数、电极尺寸、光学条件、吸附位置
偏移等。
选择新的种类体系时，可以增加许多可选功能。
选择以往种类兼容的体系时，请直接输入种类号码以
及型号。
请参考尺寸定义图中所示记号（L1、W1等），输入
尺寸数据。
=提示= 尺寸定义图
元件的尺寸定义如下图所示。
实际上元件的形状往往有些不同，在没有相当于 Lt、Wt 尺寸存在时，
请输入与 L1、W1 相同的数值。
只有一侧有电极时，请将 Pt 设定为 0。
数据输入结束后，请进行预览，确认输入的数据是否正确。
= 提示=预览
根据设定的种类、尺寸可以用图示形式显示元件的形状。
在指定可选数据时，根据设定数据，图示也发生变化。
请指定电极尺寸左边为 h1，上边为 d1，右边为 h2，下边为 d2。
在同一边上存在不同尺寸的电极时，请将多的一侧设定为 h1，h2，d1，d2，而少的一侧通过电极修正可
选项输入。
导线间距纵向与横向不同时，横方向用 Pt 输入，纵方向用间距修正可选项输入。
BM122/123/221/231
元件识别数据制作方法
2.2 识别数据制作工具的说明
E35CCC-32-111-B0
2.2-2
当照明编码指定为 0, 0, 0 时，元件尺寸定义图上的记载的标准数值亮灯。
另外，利用推荐值按钮可以根据机体的颜色、多电极型、电极接地线形状进行设定以得到最佳照明条件。
尽管如此仍无法识别时，请根据各段的特性进行调整。

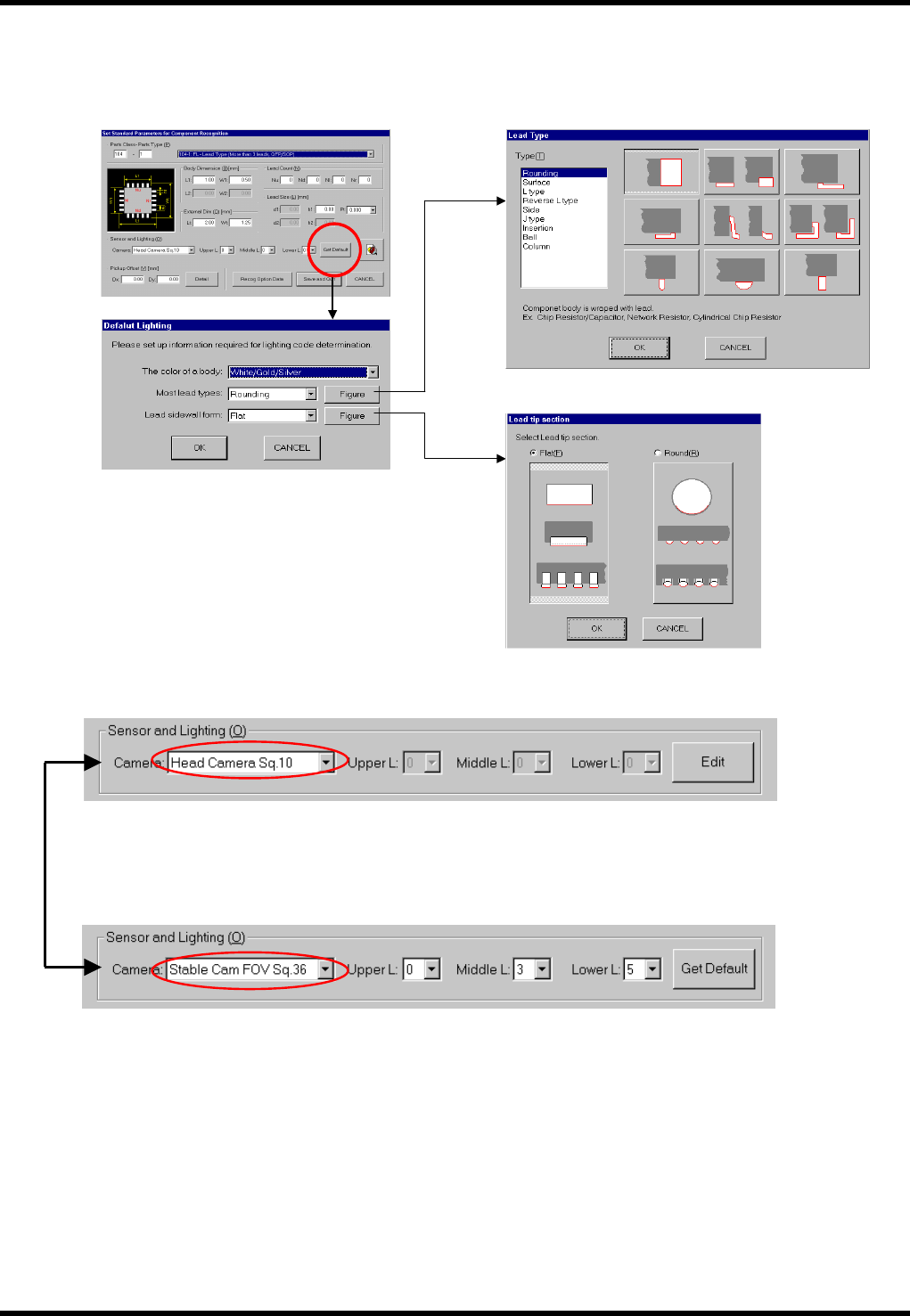

关于光学条件
当头摄像机被选择时，为了使头摄像机的功能得到充分的发挥，将照明编码设定为无效。点击右侧的
编辑按钮就可以进行编辑。
当上、中、下的照明编码都为 0 时，请参照‘本说明书． / 元件尺寸定义图 / 元件尺寸定义图概要 /
参数一览’。
当摄像机切换为固定摄像机时，会使上、中、下的照明编码发生改变。请根据所使用的摄像机型号设
定照明编码。
BM122/123/221/231
元件识别数据制作方法
2.2 识别数据制作工具的说明
E35CCC-32-111-B0
2.2-3
通过输入的元件尺寸可以计算出吸附位置偏移范围，但是实际上有时不能吸附。请注意元件的形状、设备
可以移动的范围。
