BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-5

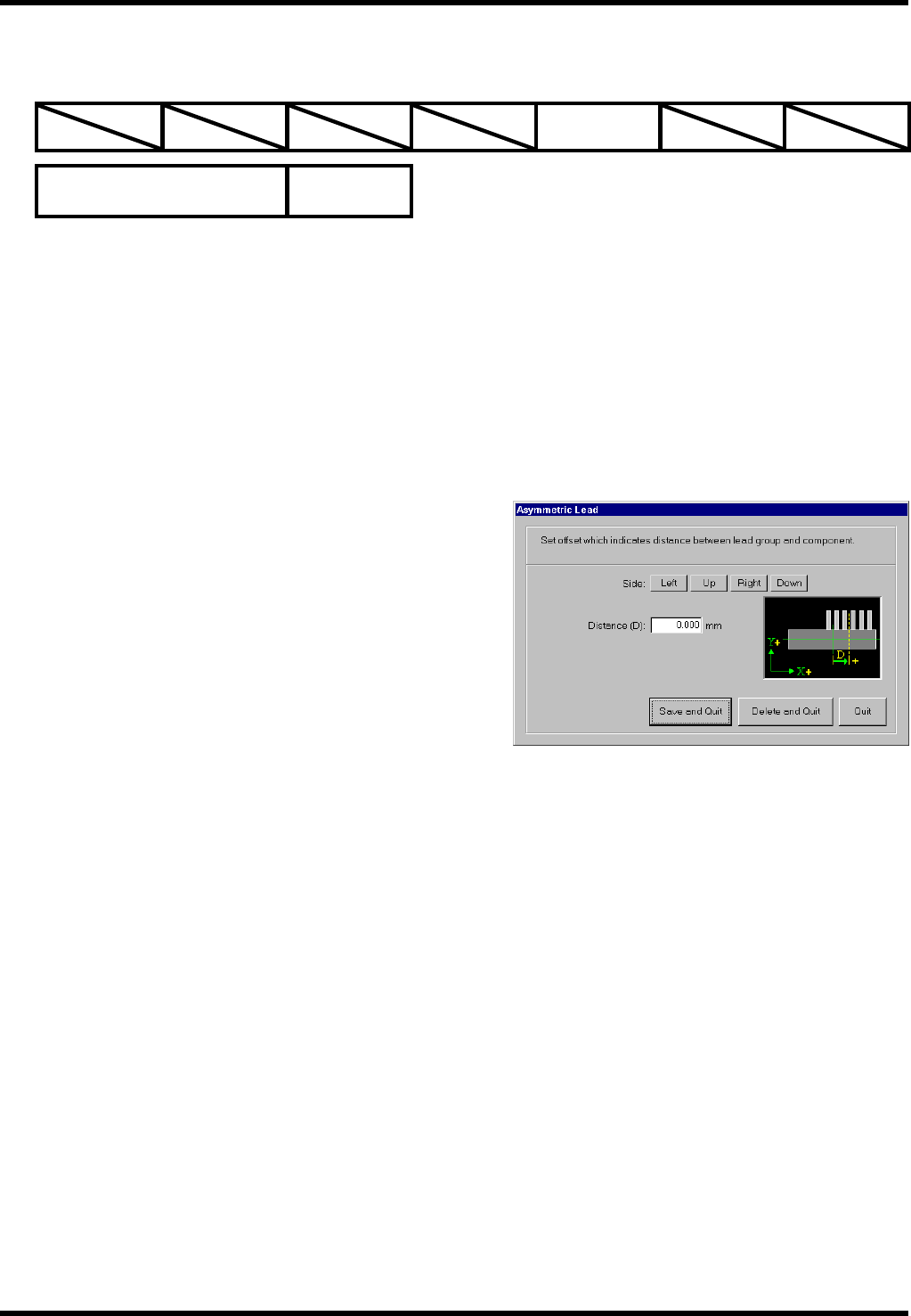

4.3.5 导线偏心
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
在导线的排列沿排列方向偏心时指定。但是，将新的断口导线设定为导线的边时，如果包含断口导线的导线群
的中心在元件的中心线上时，不需要设定。
（在没有指定本可选项时，则识别成导线的中心与元件的中心线一致。）
说明
由于接头等使导线偏心时，为使指示的元件形状与实际元件一致而指定。无论有没有设定本可选项， 不会
改变安装位置。
设定
指定边
指定改变电极形状的边。
指定内容如果相同时可以一齐指定，但是每个边指定
内容都不同时，请进行多次指定。
导线偏心量
请输入相对元件的导线偏心量。
适用元件例
接头
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-6

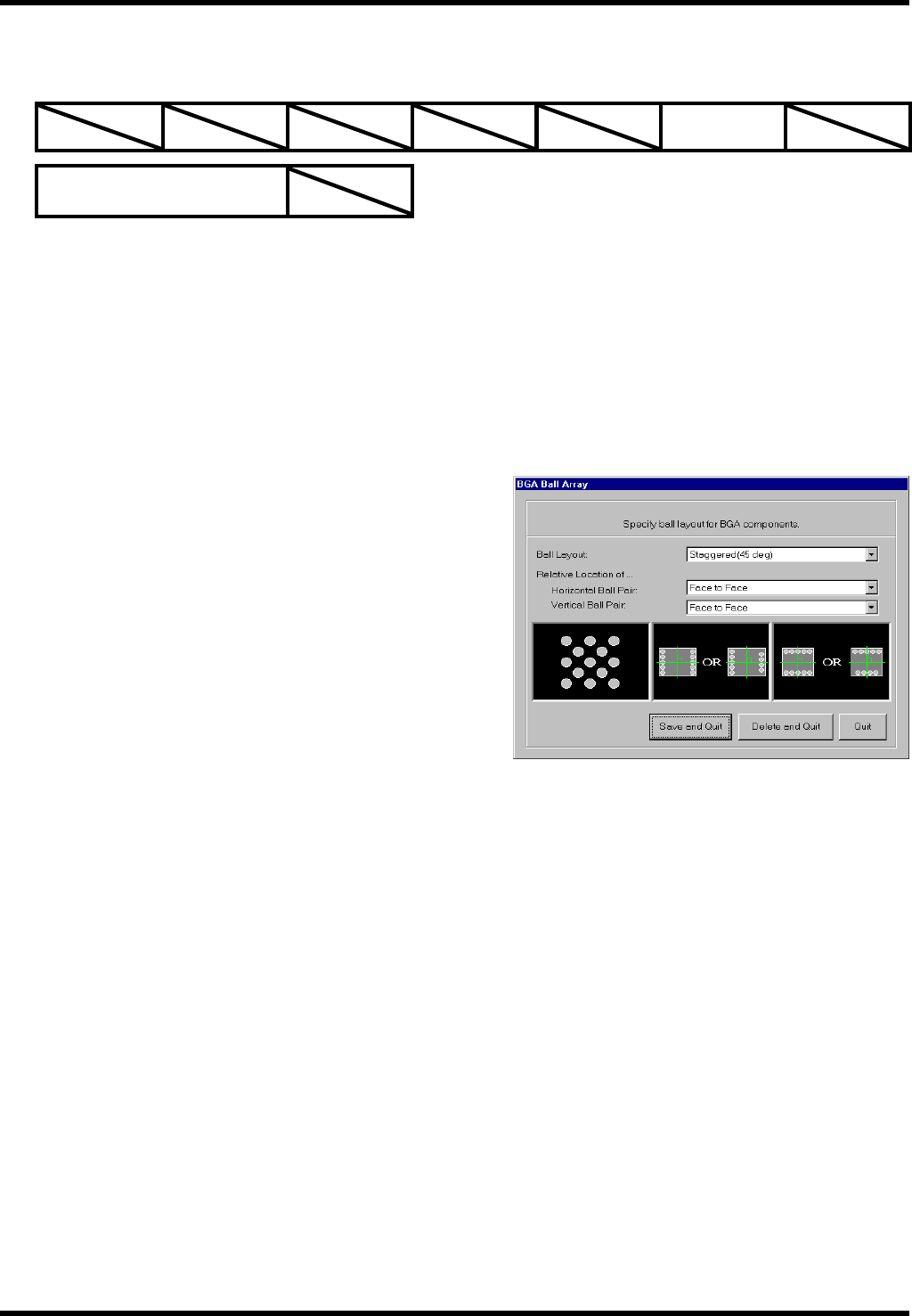

4.3.6 BGA 配列
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
需要设定时
请在球形为交叉排列时指定。
（在无本可选项时，相对两边则为对称排列，排列的形状为方格排列。）
说明
使用交叉 BGA。
设定
请选择对话框中的与实际元件相同的图形。
排列形式
方格排列／45 度交叉排列／60 度交叉排列
对称导线排列
对称／交叉右旋转／交叉左旋转
适用元件例
交叉 BGA
BM122/123/221/231
元件识别数据制作方法
4.3 识别可选项：高频度 2
E35CCC-32-221-A1
4.3-7

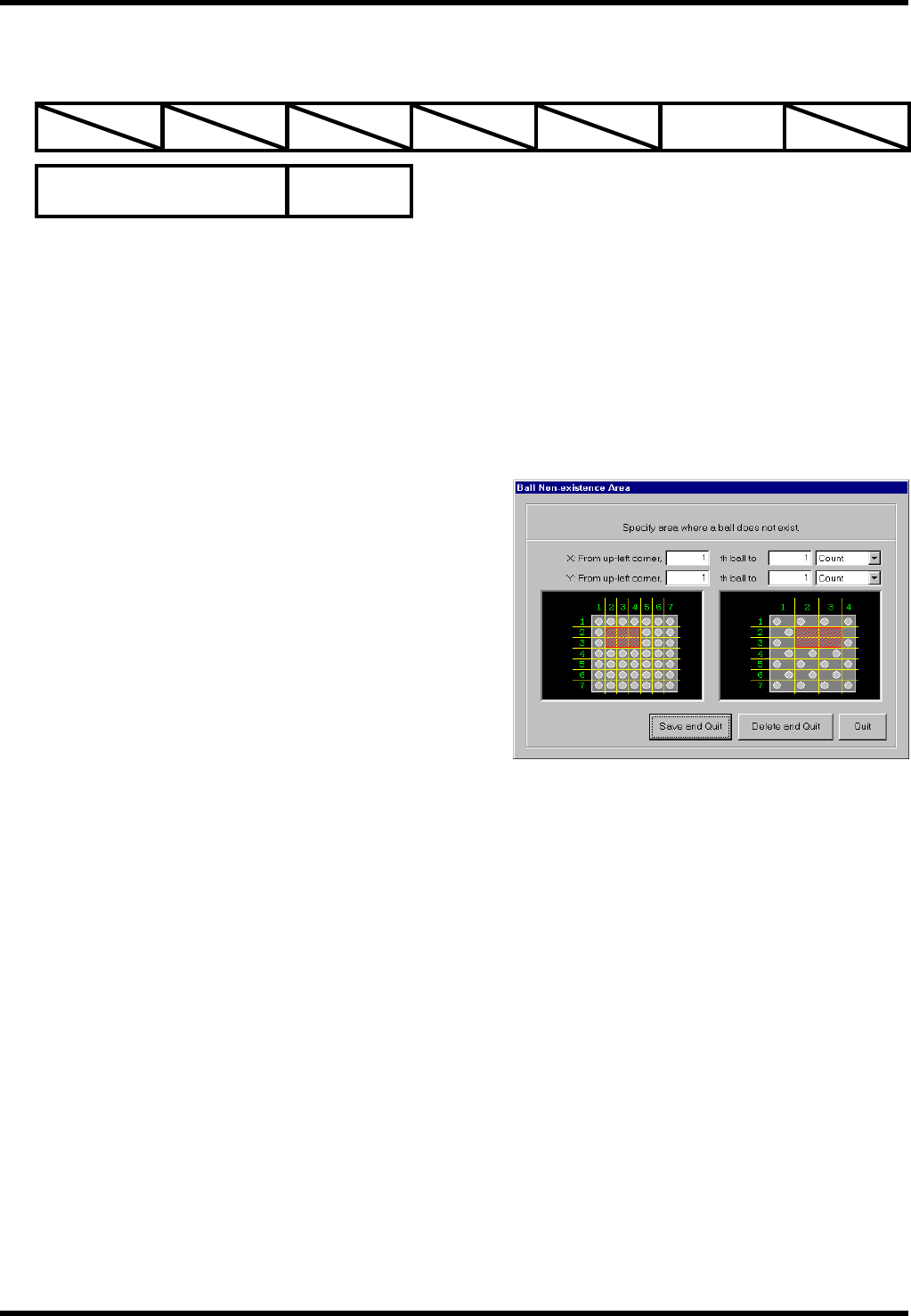

4.3.7 BGA 无球形区域
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
请确认在指定区域内没有球形。
（在无本可选项时，只检查区域内的球形个数。）
说明
只在指定全球形可选项时有效。
与非检查区域的指定方法很相像，但是功能却完全不同。
设定
请选择对话框中的与实际元件相同的图形。
起点
从左上角数起没有球形区域的左上角的位置。
球形数
XY 各个方向上的无球形区域的大小。
适用元件例
BGA
CSP
