BM122/123/221/231 元件识别数据制作方法 3.3 反射 箱型 E35CCC-50- 171-B0 3.3-4
BM122/123/221/231
元件识别数据制作方法
3.3 反射 箱型
E35CCC-50-171-B0
3.3-3
3.3.3 反射 箱形－方芯片电容器
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
101 2
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 2 3 3
Head 3 5 1
Component Size Definition Drawing Recognition Shape
Recognition Option
Mounting Position Offset
Controlling 3D Sensor *
Valid Sides for Rectangular
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Orientation Estimation, Box
Accurate Positioning
Accurate Orientation Estimation
Display Estimated Results
Image Reverse Flag
Clipping Level, 2D sensor *
Clipping Level, 3D sensor *
Checking Component Pickup
Tolerance for Component Dimension
Tolerance for Orientation
Tolerance for Center Position
Detail Dimension Check
Nozzle Position Checking
Dense Mounting
Lighting Check
Side Pickup Check
=提示=
有∗记号的可选项不能用于 BM122/123。
识别电极以及元件反射照明的反射光（外接长方形）。
对于 0603～3216 规格的芯片电阻、芯片电容器均有效。
为判定未吸附、倾斜竖立吸附，从输入的电极尺寸上检查电极部分是否明亮。
根据识别可选项‘芯片竖立吸附检查’的设定，从输入的电极尺寸上检查电极部分是否明亮，判定未吸附、
倾斜竖立吸附。
无‘芯片竖立吸附检查’的设定时，不能进行检查。
BM122/123/221/231
元件识别数据制作方法
3.3 反射 箱型
E35CCC-50-171-B0
3.3-4
BM122/123/221/231
元件识别数据制作方法
3.4 反射 电极型、导线型
E35CCC-50-111-B0
3.4-1

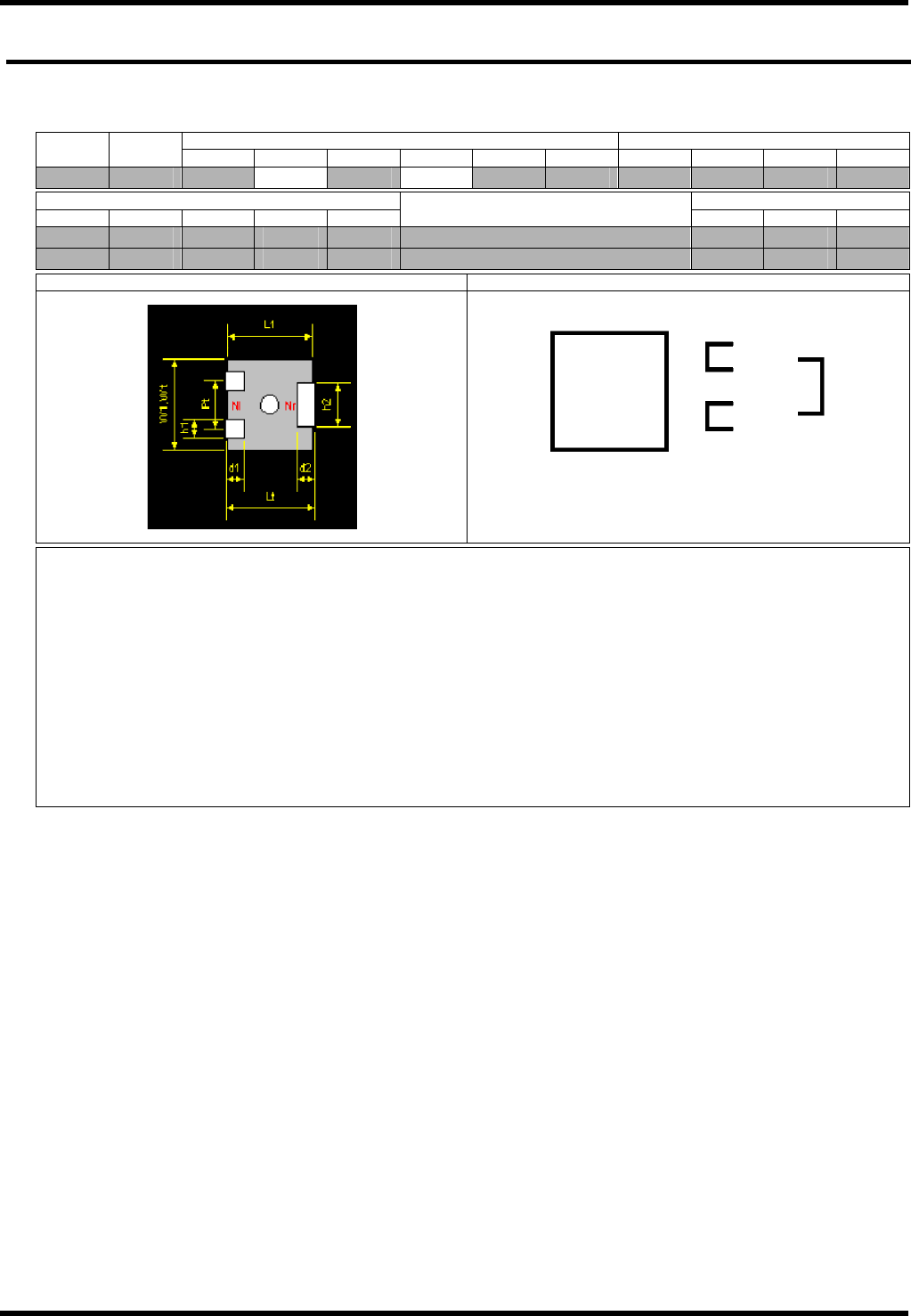

3.4. 反射 电极型、导线型
E35CCC-50-111-B0
3.4.1 反射 内部电极型
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
102 0
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 3 4 4
Head 3 5 1
Component Size Definition Drawing Recognition Shape
Selects either of the patterns automatically.
Recognition Option
Mounting Position Offset
Controlling 3D Sensor *
Cylindrical component
Specify Lead Tip Shape
Edit Lead Dimension
Edit Lead Pitch
Bent Lead Existing
Unstable Lead Shape
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Accurate Orientation Estimation
Display Estimated Result
Image Reverse Flag
Clipping Level, 2D sensor *
Clipping Level, 3D sensor *
Checking Component Pickup
Tolerance for Component Dimension
Tolerance for Orientation
Tolerance for Center Position
Detail Dimension Check
Nozzle Position Checking
Dense Mounting
Lighting Check
Side Pickup Check
Electrode Direction Check
=提示=
有∗记号的可选项不能用于 BM122/123。
通过反射照明识别电极的反射光。
电极在机体内部，且距离元件本体不超过 0.25 mm 的元件有效。
一边的导线根数不能超过 3 根。
左边和上边，右边和下边使用同一电极尺寸。
左、上边：d1，h1 右、下边：d2，h2
如果电极尺寸不相同时，请指定电极修正。
识别中心为元件尺寸、导线外形尺寸、或者元件本体尺寸构成的长方形的中心。
识别元件本体或者电极。
识别了电极时有标志。 没有时，识别了元件本体。
在显示电极时，请注意显示的尺寸（点线的窗口以及直线）与元件和电极是否一致。不一致时，必须修正
大小或位置，或者补加或修正元件记述可选项。
