BM122/123/221/231 元件识别数据制作方法 4.4 识别可选项：高频度 3 E35CCC-32- 231-A1 4.4-10
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-9

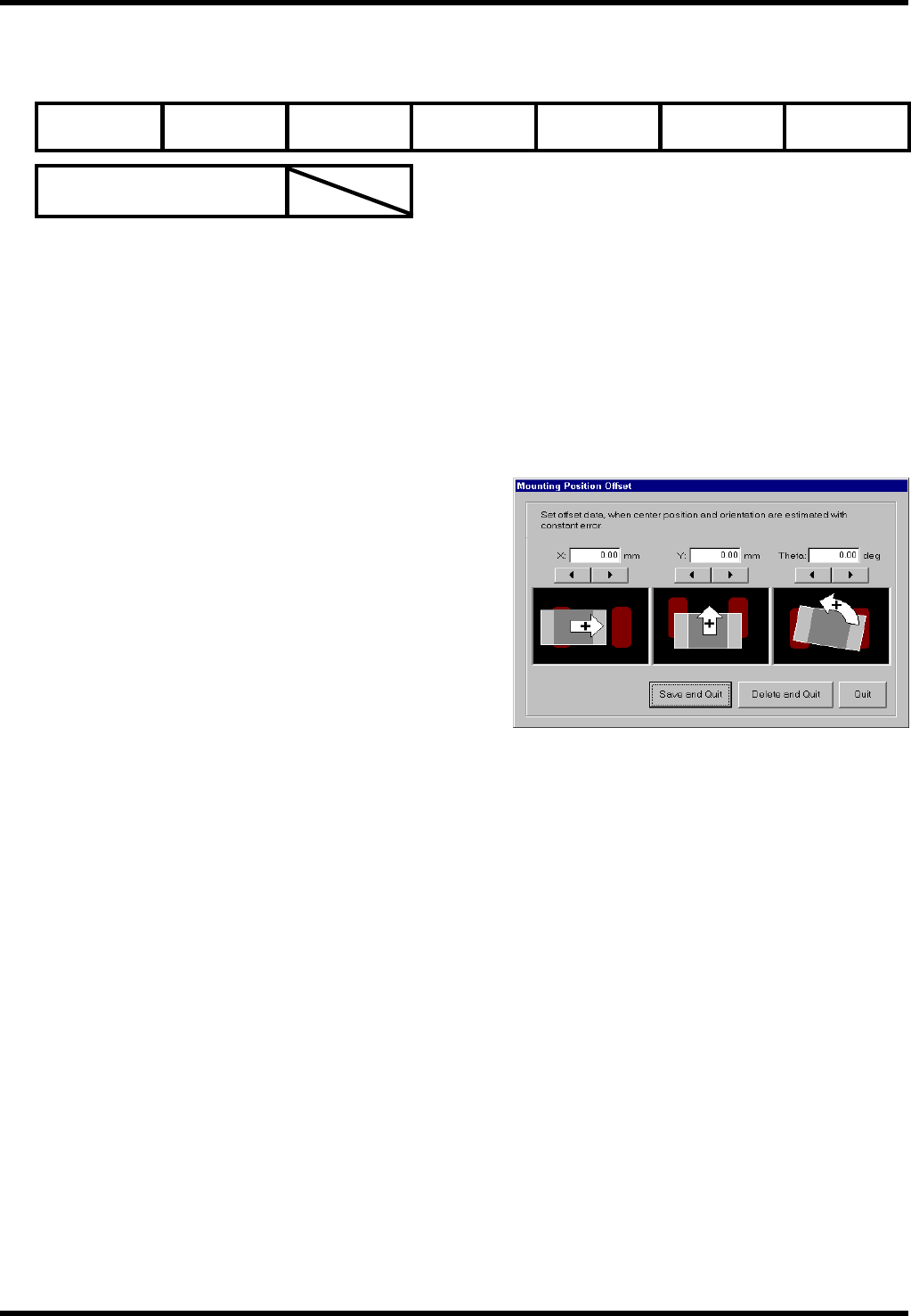

4.4.9 安装位置偏移
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
在识别结果上加上位置以及角度的偏移量，调整安装位置以及角度。
说明
在 CAD 数据（NC 数据）的元件位置与元件识别位置不同时设定。
CAD 数据的元件中心多数采用元件外接中心、元件本体中心、以及通过导线坐标计算的中心的其中某一个
数据。如果与元件识别结果显示的＋字的位置不同，需要通过使用本可选项，修正 NC 数据。
设定
X
请输入以 NC 座标右方向为＋方向的位置偏移量。
Y
请输入以 NC 座标内方向为＋方向的位置偏移量。
T
请输入以逆时针方向为＋方向的角度偏移量。
适用元件例
单向接头
接大功率晶体管
其它、非对称形元件
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-10
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-1
4.5. 识别可选项：高频度 4
E35CCC-32-241-A1

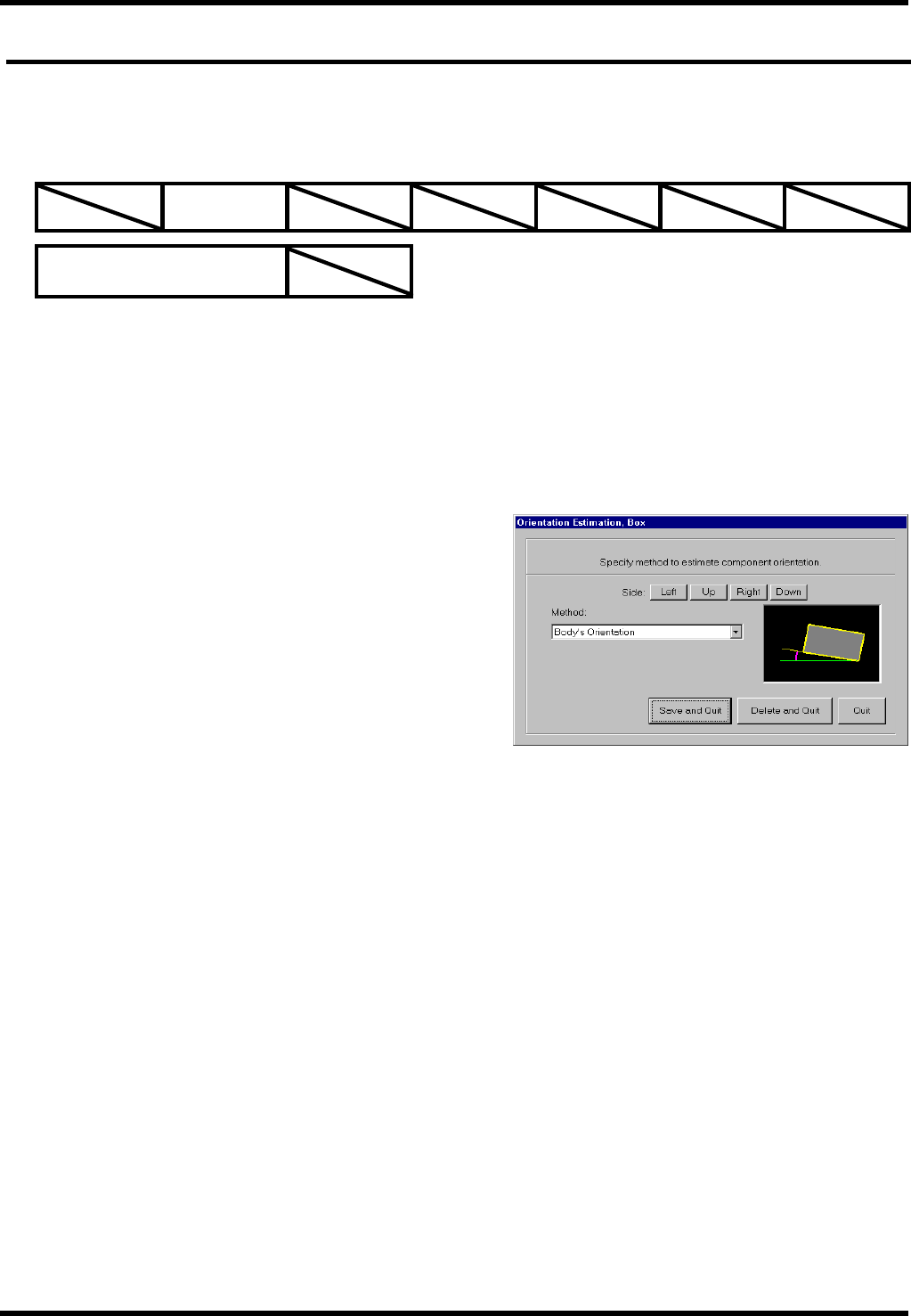

4.5.1 箱形定位可选项
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
定位
可选项
可复数指定
功能
改变箱型元件倾斜度的计算方法。
说明
通常情况下利用四个边计算倾斜度。请在想要改变元件倾斜度计算方法时选择。
设定
指定边
请指定用于计算倾斜度的边。
检测方法
请选择‘只利用边计算倾斜度’。
