BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-3
4.4.3 补加导线群（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的导线群进行识别。
说明
指定导线群为复合型识别。导线群由三个以上等间隔的导线构成，一组导线用三边识别。包括其它导线群
可以与其它复合型的基本形状组合使用。
设定
导线群的角度
请指定导线群的倾斜角度。
导线的代表点
请输入与识别中心（元件的中心）的偏移量。
导线宽度、导线长度
请输入导线的尺寸。
导线间距
请输入导线间距。
导线根数
请输入 3 以上的数值。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
==详细请参照‘4.4.1 补加长方形’一节。
导线群
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-4
4.4.4 补加边（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的识别线（一边）进行识别。
说明
指定识别线为复合型识别。除了线、球形群、插入导线群以外，可以与其它复合型的基本形状组合使用。
设定
识别线的角度
请指定识别线的倾斜角度。
识别线中心位置
请输入与识别中心（元件的中心）的偏移量。
识别线长度
请输入识别线的长度。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
== 详细请参照‘4.4.1 补加长方形’一节。
边
BM122/123/221/231
元件识别数据制作方法
4.4 识别可选项：高频度 3
E35CCC-32-231-A1
4.4-5

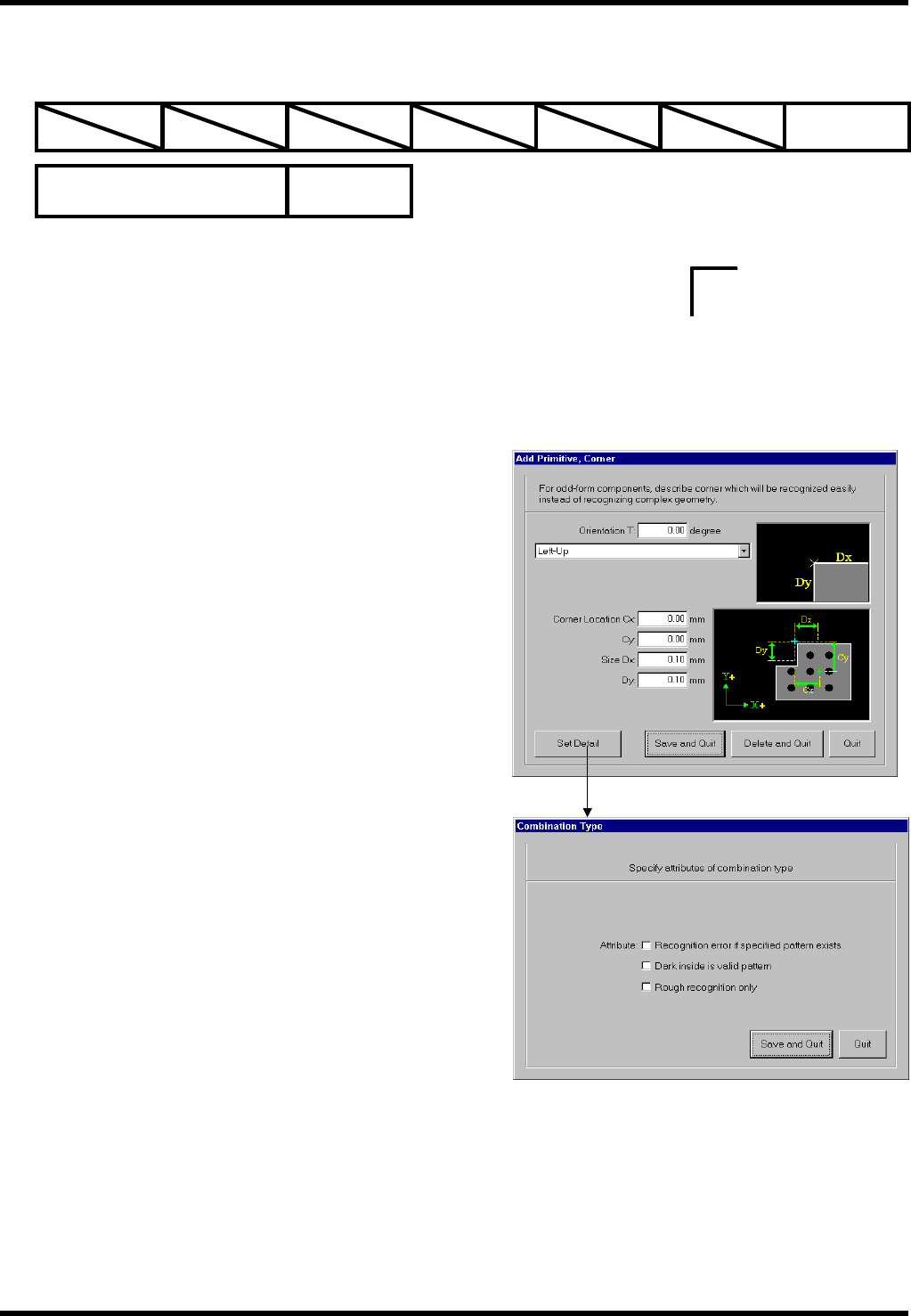

4.4.5 补加角（复合型的基本形状）
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件记录
可选项
可复数指定
功能
指定复合型的角（两边）进行识别。
说明
指定识别角为复合型识别。两个边构成 90 度的角。包括其它角可以与其它复合型的基本形状组合使用。
设定
角的角度
请指定角的倾斜。
角的位置
请输入与识别中心（元件的中心）的偏移量。
角的大小
请输入角的大小。
<详细样式>的设定
在复合型中，每种识别形状都可以加入某种特征（功能）。
== 详细请参照‘4.4.1 补加长方形’一节。
角
