BM122/123/221/231 元件识别数据制作方法 3. 元件尺寸定义图 E35CCC-50- 001-A1 3-2 E35CCC-50-001-A1 3. 元件尺寸定义图 本章对元件识别数据的 参数进行说明。
BM122/123/221/231
元件识别数据制作方法
3. 元件尺寸定义图
E35CCC-50-001-A1
3-1
3. 元件尺寸定义图
BM122/123/221/231
元件识别数据制作方法
3. 元件尺寸定义图
E35CCC-50-001-A1
3-2
E35CCC-50-001-A1
3. 元件尺寸定义图
本章对元件识别数据的参数进行说明。
BM122/123/221/231
元件识别数据制作方法
3.1 元件尺寸定义图概要
E35CCC-50-011-B0
3.1-1
1.
3.1. 元件尺寸定义图概要
E35CCC-50-011-B0
3.1.1 参数一览表
元件数据库的识别数值，有下述的参数。
没有输入全部参数的必要。
根据不同的元件，需要输入的参数也不同。

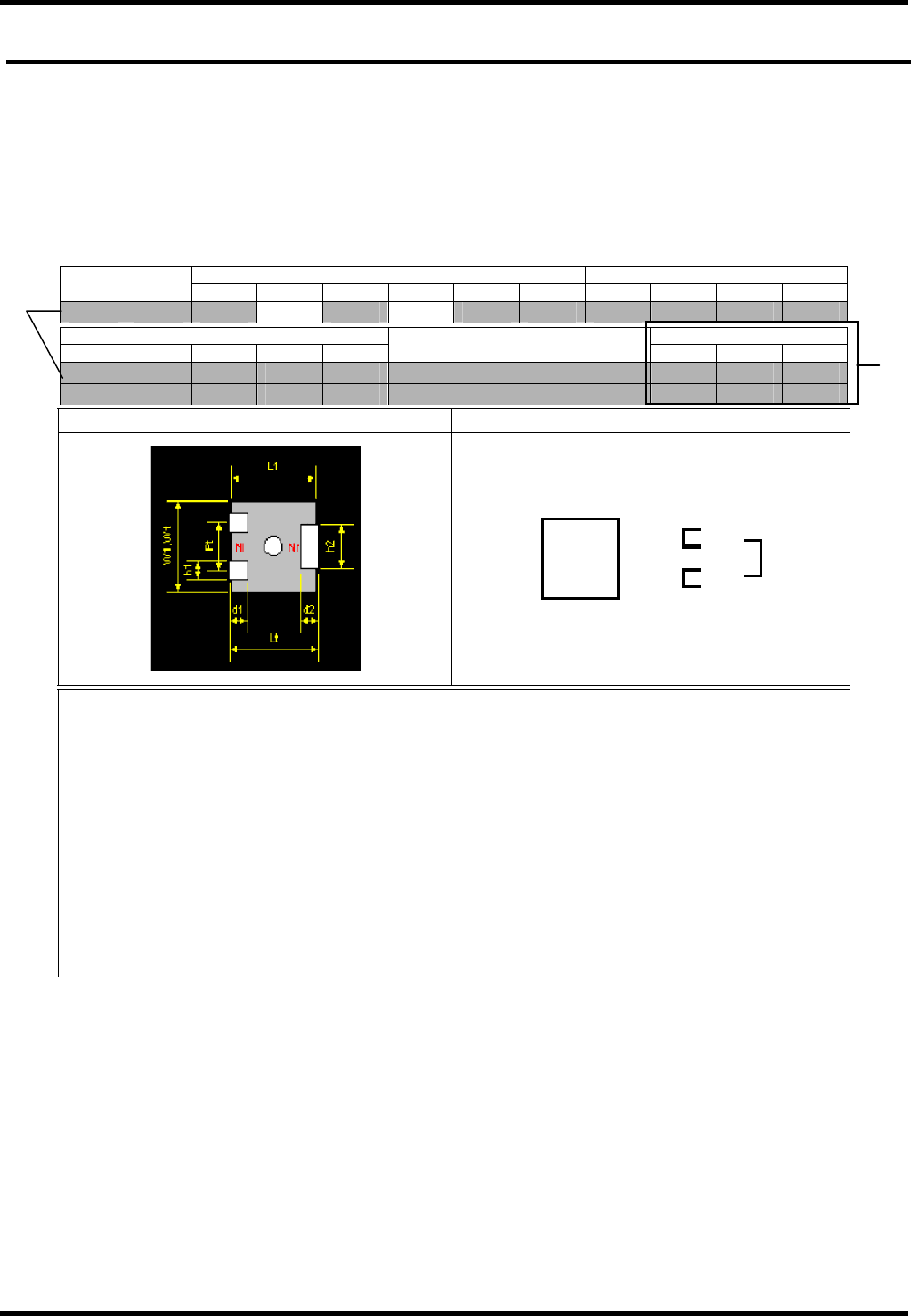

如何看元件尺寸定义图
Body Dimension/External Dim [mm] Lead Count Parts
Class
Parts
Type
L1 L2 W1 W2 Lt Wt Nu Nd Nl Nr
102 0
Lead Size [mm] Lighting
d1 d2 h1 h2 Pt
Camera
Upper Middle Lower
Fixed/2D sensor 0 3 5
Head 3 5 1
Component Size Definition Drawing Recognition Shape
Select either of the patterns automatically.
Recognition Option
Mounting Position Offset
Controlling 3D sensor
Cylindrical component
Specify Lead Tip shape
Edit Lead Dimension
Edit Lead Pitch
Bent Lead Existing
Unstable Lead Shape
Resize Processing Window
No Orientation Estimation
No Center Position Estimation
Accurate Orientation Estimation
Display Estimated Results
Image Reverse Flag
Clipping Level, 2D Sensor
Clipping Level, 3D Sensor
Checking Component Pickup
Tolerance for Component Dimension
Tolerance for Orientation
Tolerance for Center Position
Detail Dimension Check
Nozzle Position Check
Dense Mounting
Lighting Check
Side Pickup Check
Electrode Direction Check
1.
表中阴影部分
必须输入表中阴影的部分。
无阴影的部分不必输入。
2.
照明一栏
显示数值为此元件种类的推荐值，上、中、下段均设定为 0 时请使用此项。
在无法识别时，有必要利用推荐值按钮进行设定，使变更到最佳值上。
== 请参照‘3.1.3 参数设定时的注意事项’。
3.
识别可选项
显示的各个识别可选项均为该元件种类中可以指定的项目。
请根据需要指定。
== 有关识别可选项的详细内容，请参照‘识别可选项数据’。
2.
