BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-9

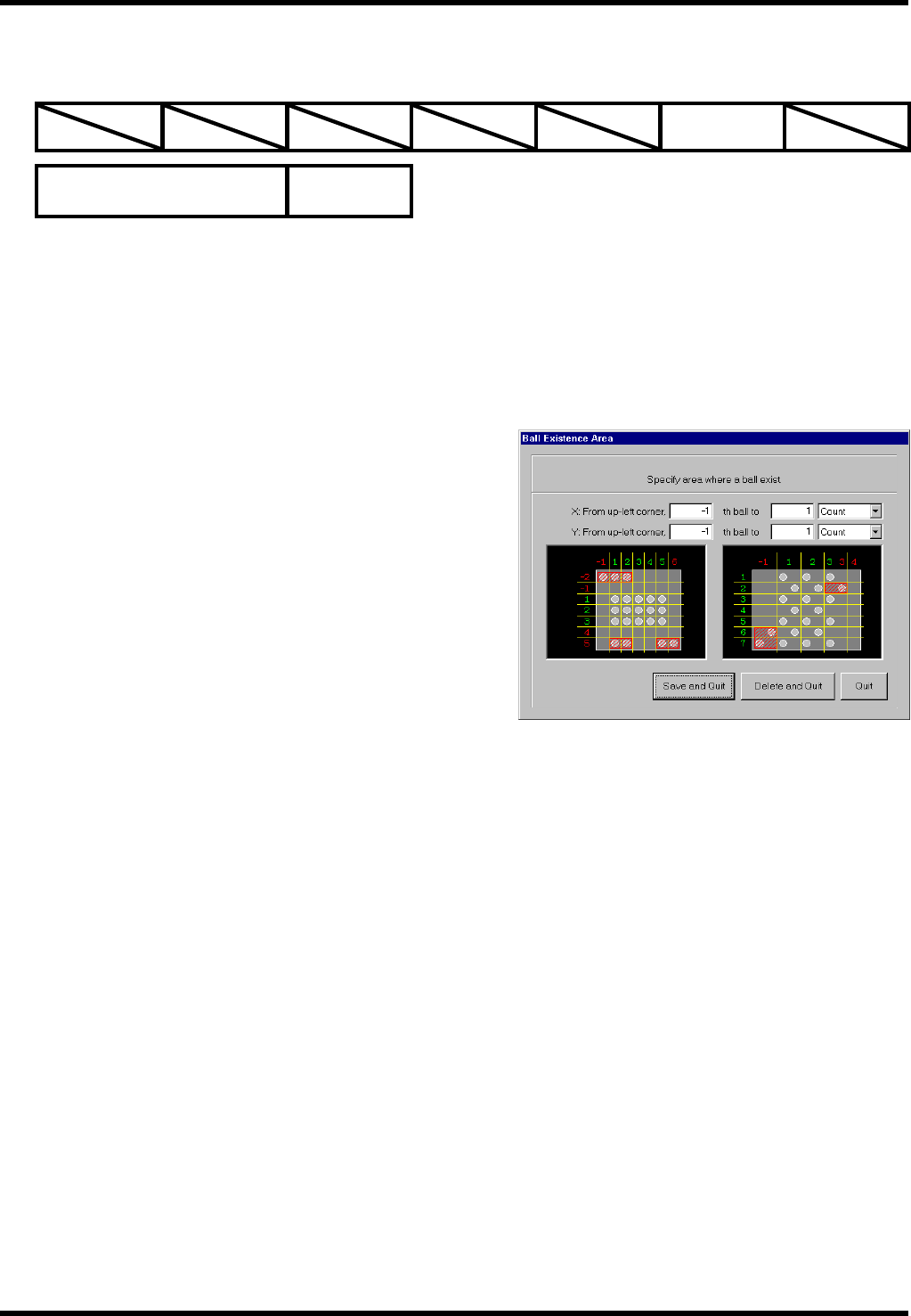

4.6.9 BGA 存在区域
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
设定 BGA 全球形检查区域以外的检查区域。
说明
导线根数以及元件寸法定义的检查区域以外有球形存在，请在全球形检查时指定此区域。
设定
球形存在区域 X, Y
设定左上角的方格为 X＝1、Y＝1
请指定球形存在区域左上的位置和球形存在区域的
大小。
适用元件例
BGA
BM122/123/221/231
元件识别数据制作方法
4.6 识别可选项：中频度 1
E35CCC-32-271-A1
4.6-10
BM122/123/221/231
元件识别数据制作方法
4.7 识别可选项：中频度 2
E35CCC-32-281-A1
4.7-1
4.7. 识别可选项：中频度 2
E35CCC-32-281-A1
4.7.1 3D 传感器控制
BM122 不能使用。
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定 只用于 3D
功能
设定 3D 传感器的激光强度以及光量的下限值。
说明
通过设定激光强度以及光量的下限值，可以消除镜面导线、无铅焊锡元件发生图像拉线以及导线相连的现
象。
设定
激光强度
请在‘既定值 (7mW)’或‘弱 (3 mW)’中 选择激
光强度。
对于镜面导线、无铅焊锡导线等反射较强的元件有时
选择‘弱 (3 mW)’更加合适。
请在 0～800 的范围内设定光量的下限值。
但是设定为“0”时，将选择初始值。
光量下限值的初始值如下所示。
在改变光量下限值时，请予以参考。
1) BGA / CSP : 100
2) QFP : 150
== 设定标准请参考‘设定激光强度以及光量的下
限值’。
适用元件例
导线型：BGA / CSP
