BM122/123/221/231
元件识别数据制作方法
2.1 元件识别数据制作概要
E35CCC-32-101-B0
2.1-1
2.1. 元件识别数据制作概要
E35CCC-32-101-B0
2.1.1 本机器的元件识别
识别对象元件
本机器在 MPAV2 系列对象元件的基础上，还采用了用户可以自行定义的异型元件功能，强化了用户对于新型
产品的适应能力。
识别元件种类（识别数据）体系
本机器大幅度的整理并统一了以往的 MPAV2 系列的元件种类体系，形成了新的种类体系。同时也可以使用以
往的种类体系。
识别辅助功能（识别可选数据）
在新的种类体系中，除了在定位的基本功能基础上，还可以任意选择、组合各种设定以及元件检查项目。
识别数据制作方法
在新的种类体系中，除了以往的表格形式，还配备了图像解说，而数据识别显示画面功能更使制作识别数据简
单化。
2.1.2 数据制作训练
为了掌握新的元件种类的识别数据制作方法，请按照以下顺序阅读本说明书。
对于可选数据，请留意“需要设定”的显示，在其它情况下，请用户在需要时参照。
1.
1. 2.1 识别数据制作概要
2. 2.2 识别数据制作工具的说明
3. 2.3 元件种类及型号一览表
4. 2.4 识别可选数据一览表
5. 2.5 识别可选数据
BM122/123/221/231
元件识别数据制作方法
2.1 元件识别数据制作概要
E35CCC-32-101-B0
2.1-2
2.1.3 识别数据制作工具的启动方法
识别数据制作工具用 Parts Editor 的识别栏的按钮进行启动。
==详细请参照‘Prg. / 元件库的制作’。
标准数据的设定
识别可选数据的设定
元件识别数据的编辑
BM122/123/221/231
元件识别数据制作方法
2.2 识别数据制作工具的说明
E35CCC-32-111-B0
2.2-1
2.2. 识别数据制作工具的说明
E35CCC-32-111-B0
2.2.1 元件识别数据的编辑
元件识别数据编辑分为标准数据设定部分以及可选数据设定部分。
== 有关操作方法，请参照‘Prg. / 元件库的制作 / 数据设定’。

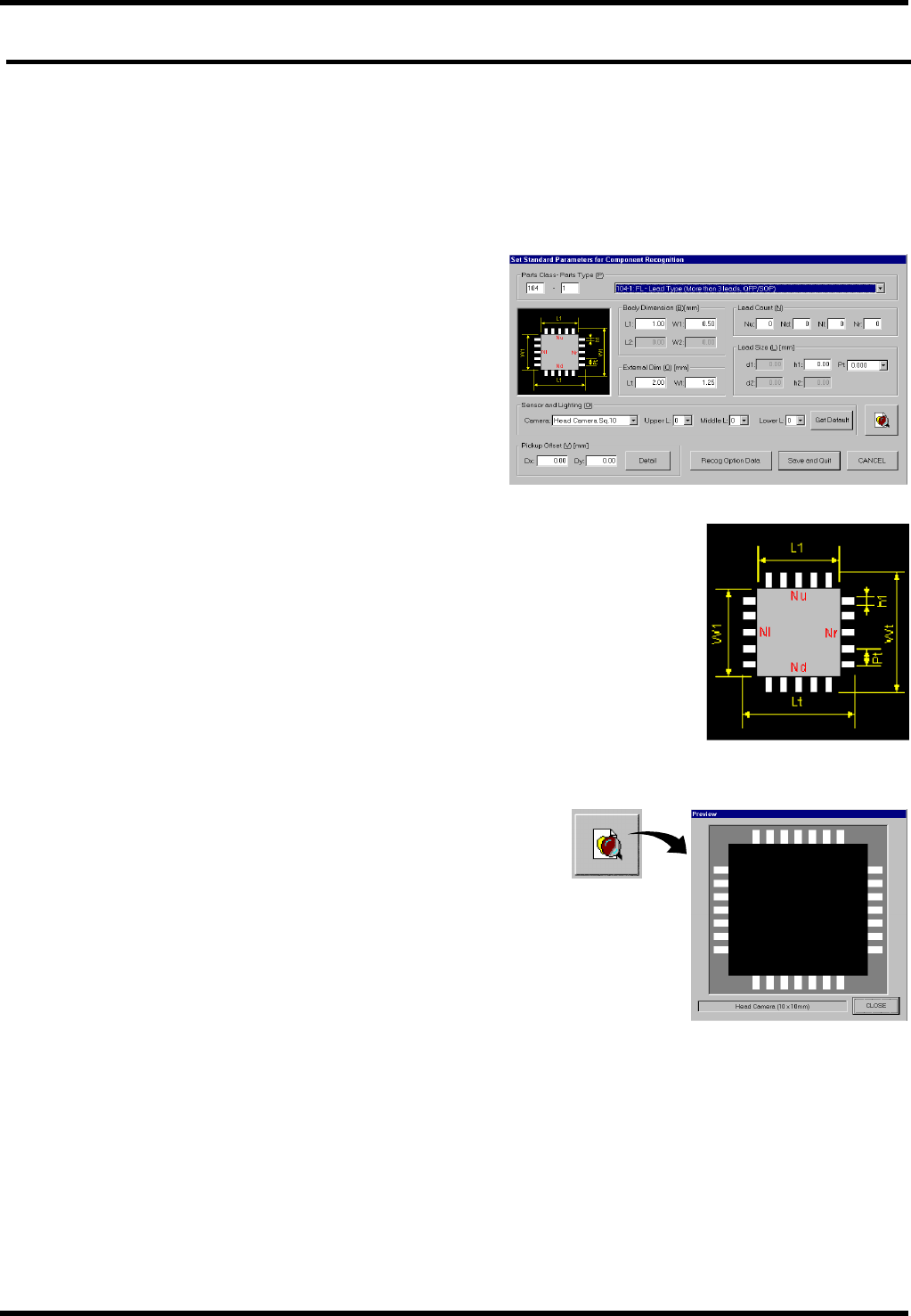

标准数据设定部
标准数据设定部可以设定元件种类、型号、元件尺寸、导
线外形尺寸、导线根数、电极尺寸、光学条件、吸附位置
偏移等。
选择新的种类体系时，可以增加许多可选功能。
选择以往种类兼容的体系时，请直接输入种类号码以
及型号。
请参考尺寸定义图中所示记号（L1、W1等），输入
尺寸数据。
=提示= 尺寸定义图
元件的尺寸定义如下图所示。
实际上元件的形状往往有些不同，在没有相当于 Lt、Wt 尺寸存在时，
请输入与 L1、W1 相同的数值。
只有一侧有电极时，请将 Pt 设定为 0。
数据输入结束后，请进行预览，确认输入的数据是否正确。
= 提示=预览
根据设定的种类、尺寸可以用图示形式显示元件的形状。
在指定可选数据时，根据设定数据，图示也发生变化。
请指定电极尺寸左边为 h1，上边为 d1，右边为 h2，下边为 d2。
在同一边上存在不同尺寸的电极时，请将多的一侧设定为 h1，h2，d1，d2，而少的一侧通过电极修正可
选项输入。
导线间距纵向与横向不同时，横方向用 Pt 输入，纵方向用间距修正可选项输入。
