BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-4

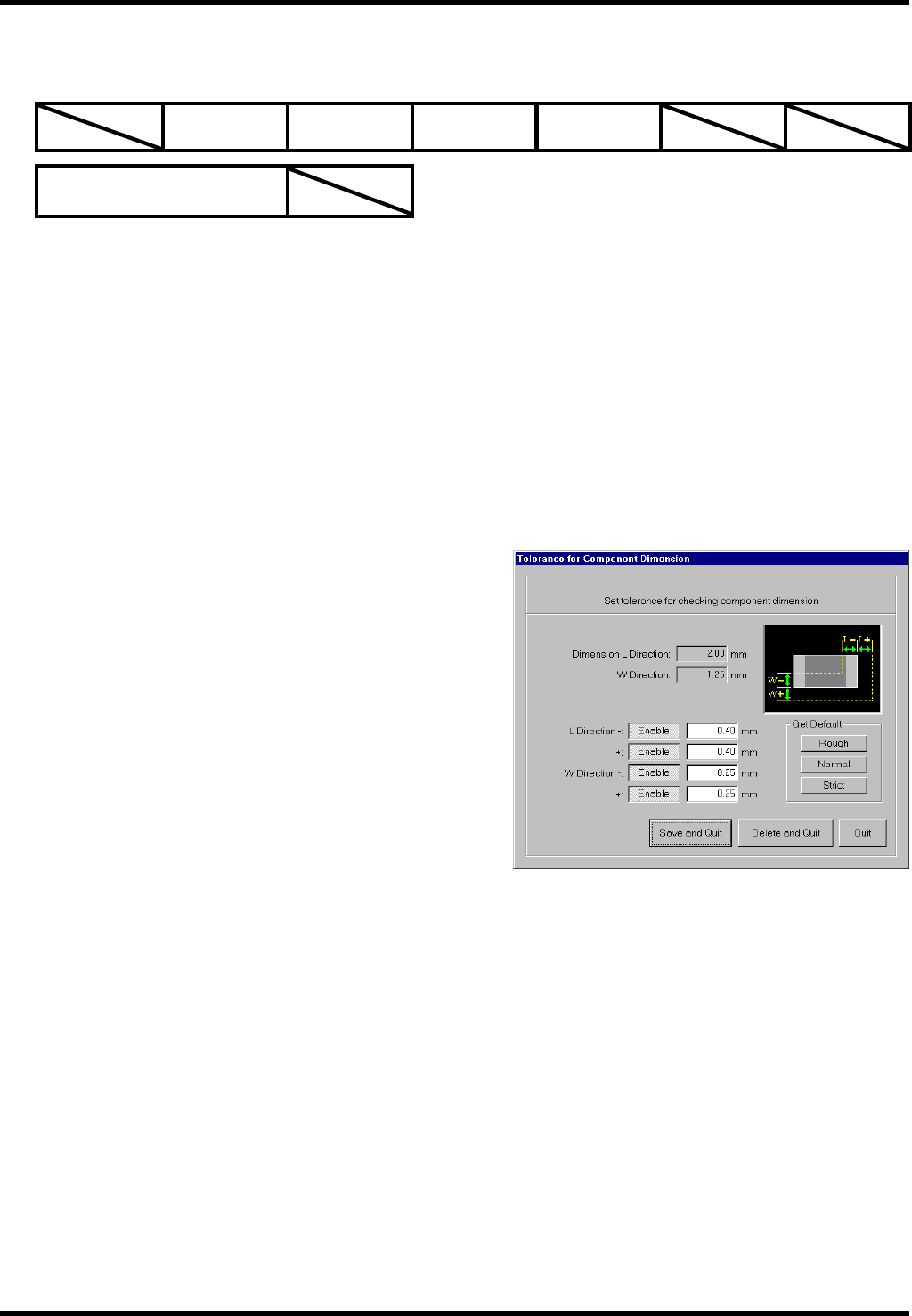

4.5.4 元件尺寸容许值
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
改变尺寸检查的标准。
（在没有指定此可选项时，用推荐值检查尺寸。）
说明
请在想要改变尺寸容许值时指定。
用于检查的尺寸为指示数据中的导线外形尺寸（或者元件尺寸）以及图像尺寸。
一般元件边角都修成圆形，所以图像的尺寸往往比用卡尺测量的尺寸以及说明书尺寸小，在设定一侧尺寸
容许值时需要考虑这一点。
设定
请分别设定纵向和横向的尺寸容许值的上限和下限。
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-5

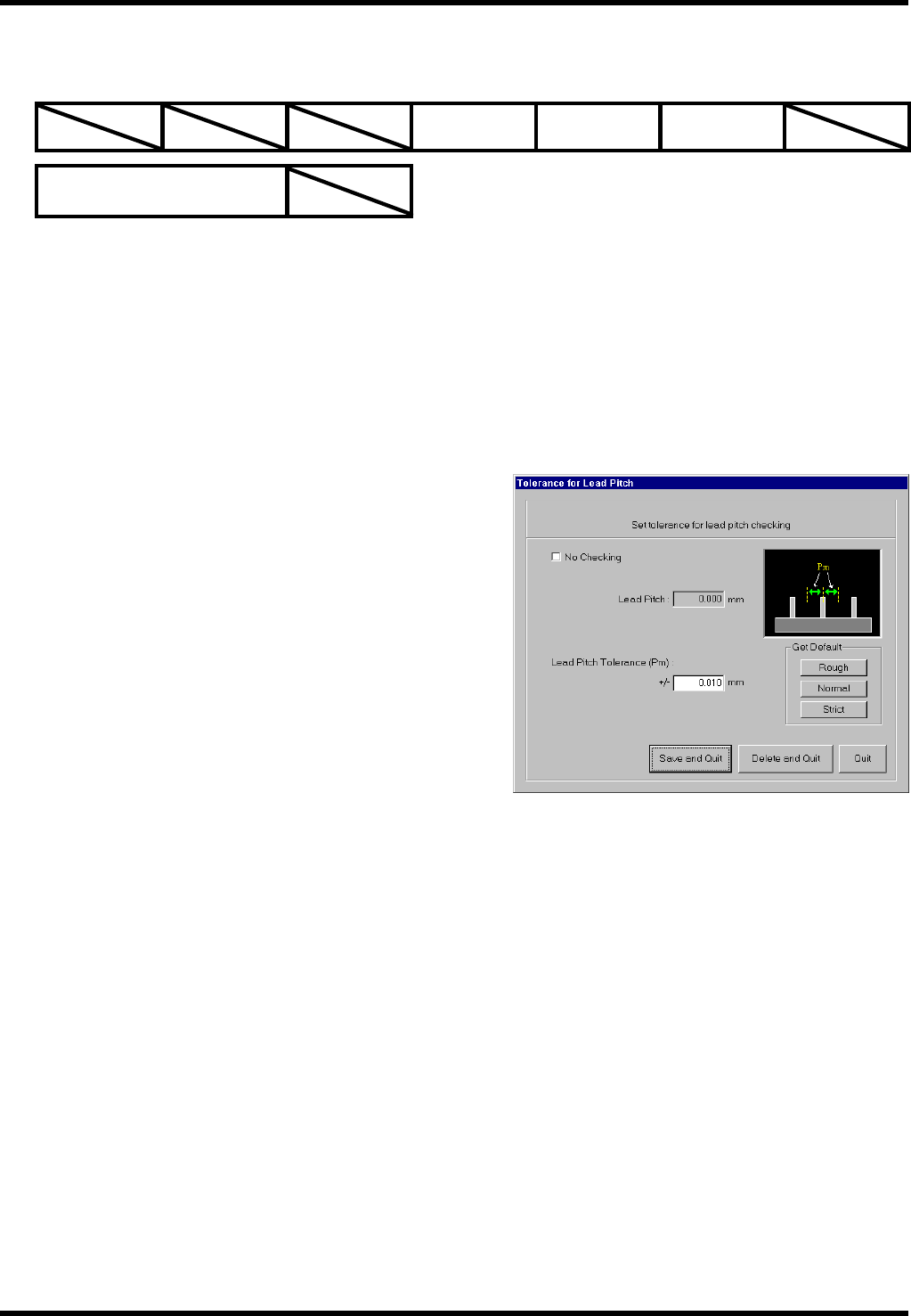

4.5.5 导线间距容许值
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定
功能
改变导线间距的检测标准。
（在没有指定此可选项时，导线间距容许值为推荐值。）
说明
请在想要改变导线间距检测容许值时指定。
设定
请输入导线间距容许范围。
适用元件例
QFP
BM122/123/221/231
元件识别数据制作方法
4.5 识别可选项：高频度 4
E35CCC-32-241-A1
4.5-6

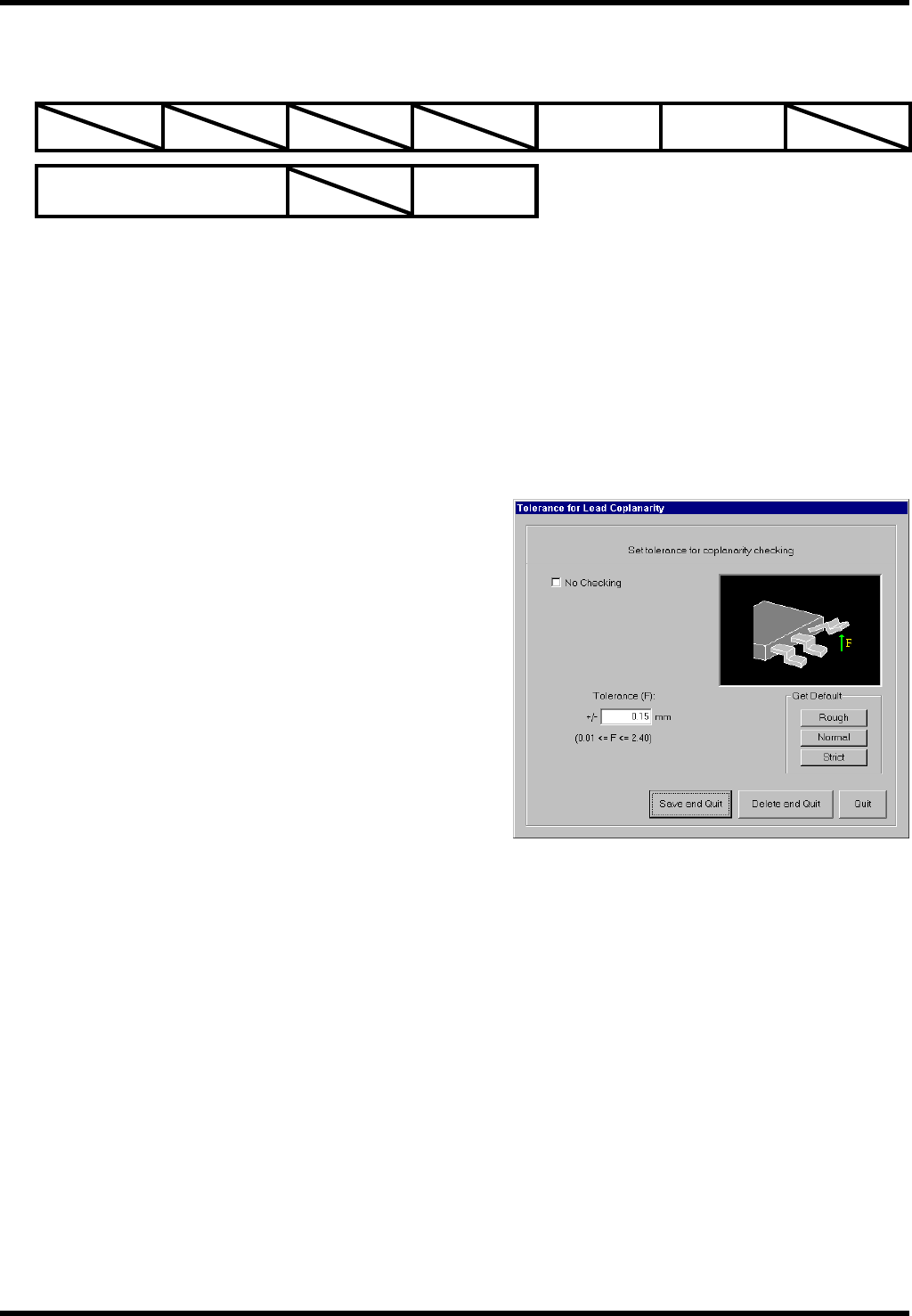

4.5.6 导线浮动检查容许值
适用型号
穿过箱型
100
箱型
101
内部电极型
102
外部电极型
103
导线型
104
BGA 型
105
复合型
106
元件检查
可选项
可复数指定 只用于 3D
功能
设定 3D 识别中导线浮动检查容许范围。
（在没有指定此可选项时，导线浮动检查容许范围为推荐值。）
说明
请在想要改变导线浮动检查容许范围时指定。
选择 2D 摄像机时无效。
设定
请输入导线浮动容许范围。
适用元件例
QFP
BGA
